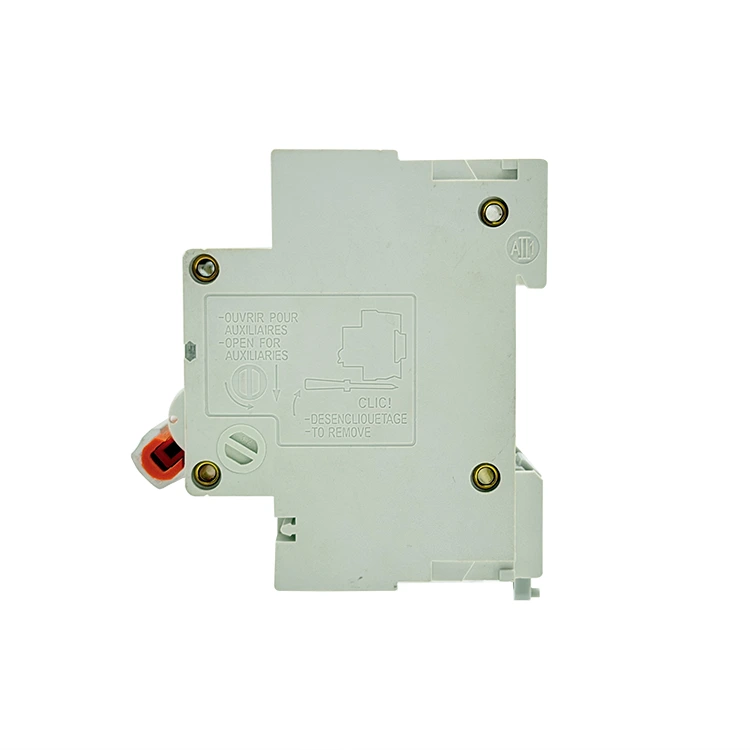

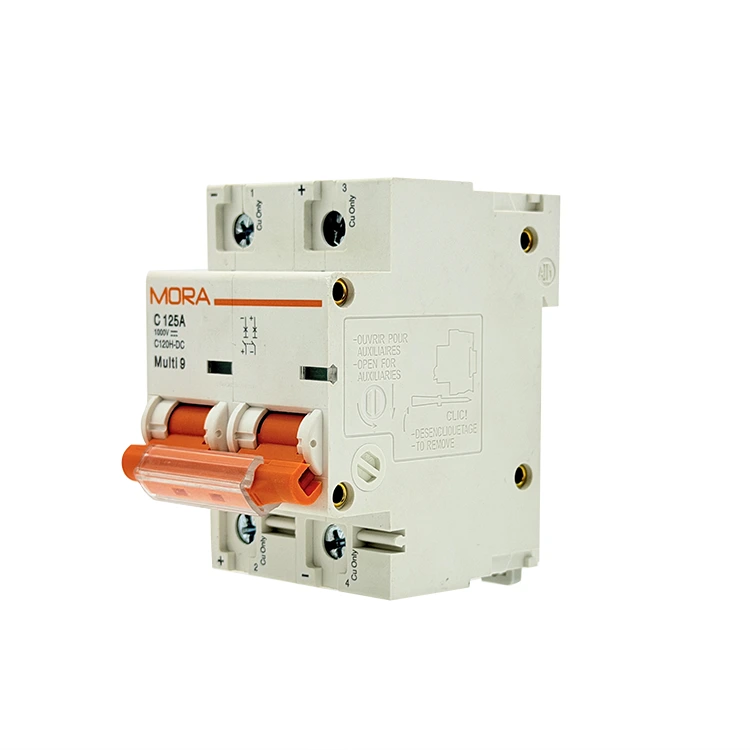

Мініатюрний автоматичний вимикач постійного струму 2P серії NC

Компанія PUGAO (Mora) як передова фабрика мініатюрних автоматичних вимикачів постійного струму 2P 2P серії NC виробляє високоефективні двополюсні захисні вимикачі з підвищеною вимикаючою здатністю та спрощеною модульною рамою. Кожен пристрій використовує автоматичне точкове зварювання та оптимізовані дугові канали з подвійним постійним магнітом для захисту критично важливих телекомунікаційних систем, накопичувачів енергії та комерційної сонячної інфраструктури.

Чим серія NC відрізняється від стандартних вимикачів постійного струму?

Промислові мережі постійного струму швидко розвиваються, рухаючись до вищої щільності енергії та жорсткішої конфігурації шафи. У той час як традиційні вимикачі побутового класу знижують розсіювання тепла при зменшенні, мініатюрний автоматичний вимикач постійного струму серії NC 2P має перероблену внутрішню структурну архітектуру, створену спеціально для високонадійних комерційних операцій.

Завдяки інтеграції двополюсної фізичної ізоляції в компактне модульне шасі, серія NC мінімізує площу лицьової панелі всередині розподільних щитів, одночасно збільшуючи внутрішні шляхи витоку — найкоротший шлях уздовж поверхні ізоляційного матеріалу між двома провідними частинами — для запобігання локалізованим дефектам відстеження.

Сонячні концентратори високої щільності

Сучасні сонячні установки вимагають компактних компонентів, щоб розмістити більше струнних входів у менші зовнішні корпуси. Серія NC дозволяє чисте кластеризування масивів пліч-о-пліч, керуючи як позитивними, так і негативними зворотними рейками ланцюга 600 В постійного струму в компактному профілі корпусу без шкоди для вентиляції з бічним зазором.

Централізовані телекомунікаційні акумуляторні батареї

З системами зв’язку, що працюють від стабілізованих резервних батарей низької та середньої напруги, усунення несправності без падіння всієї стійки є життєво важливим. Цей мініатюрний автоматичний вимикач забезпечує незалежний захист відгалуження, миттєво ізолюючи окремі батареї або зарядні модулі, поки суміжні операції залишаються під напругою.

Технічні характеристики матеріалів

Наступна технічна матриця представляє базові робочі параметри, перевірені на наших автоматизованих лініях заводського тестування:

Як серія NC досягає вимикаючої здатності 10 кА?

1. Магнітні викидні канали подвійної сили

При вищій напрузі до 600 В постійного струму електрична дуга може легко перетворитися на тривалу дугову плазму, яка повністю розплавляє стандартні контакти автоматичного вимикача. Мініатюрний автоматичний вимикач постійного струму серії NC 2P бореться з цим за допомогою подвійних високоміцних постійних магнітів, вбудованих по обидва боки від кожного контактного шляху. Коли контакти роз’єднуються, ці магніти створюють спрямоване магнітне поле, яке миттєво розтягує дугу, відштовхуючи її від срібних прокладок і задуваючи у міцний жолоб із сталевою дугою з 11 пластинами, де вона розділяється й охолоджується протягом 4,5 мілісекунд.

2. Високошвидкісне механічне перехресне зчеплення

Розділення позитивної та негативної рейок на два різних полюси означає, що обидва шляхи повинні відкриватися точно в один і той же час. У серії NC використовується внутрішня планка перехресного зв’язку, яка блокує обидва механічні механізми разом. Якщо збій надструму виникає на позитивній стороні, внутрішня планка механічно відключає негативний полюс у ту саму мить, забезпечуючи повну гальванічну ізоляцію та запобігаючи небезпечній зворотній подачі напруги.

3. Автоматизоване лазерне точкове зварювання та калібрування

Збірка компонентів вручну призводить до структурних змін, які можуть спричинити нерівномірний внутрішній опір між двома полюсами. PUGAO (Mora) усуває цю людську змінну, виробляючи серію NC на повністю автоматизованій лінії виробництва мікромолотів. Удосконалені апарати лазерного точкового зварювання фіксують мідні шунти, біметали та магнітні котушки в точному геометричному вирівнюванні, забезпечуючи збалансований внутрішній опір і відповідні криві спрацьовування для кожної виробничої партії.

Протокол польової установки

1. Перевірте нульову напругу:Знеструмити контур. Розімкніть усі роз’єднувачі геліосистеми або ізолятори батареї. Використовуйте цифровий мультиметр, щоб перевірити як позитивний, так і негативний вхідні кабелі, підтвердивши наявність 0 В перед тим, як вставити дроти в порти клем.

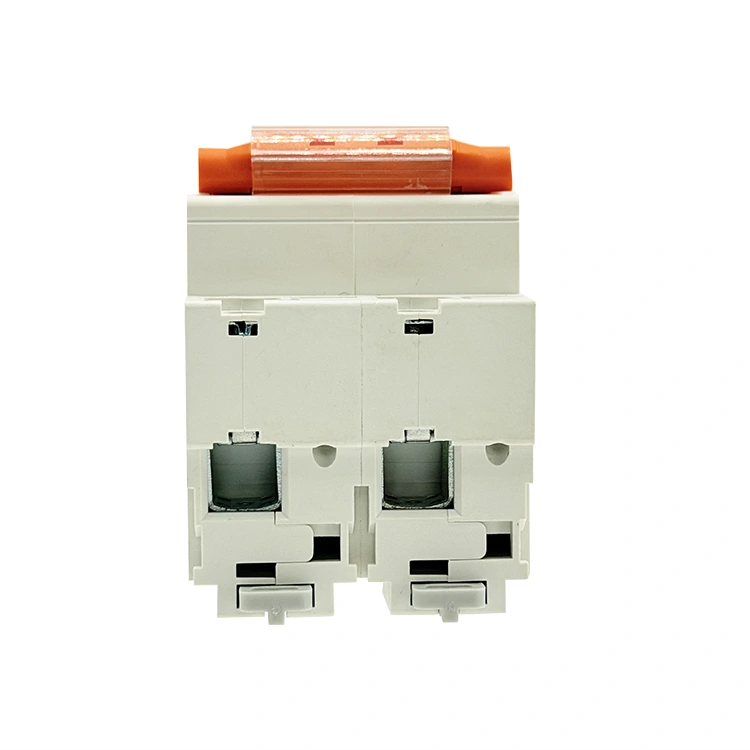

2. Закріпіть на DIN-рейці:Прикріплення до рейки. Закріпіть верхній задній кронштейн рами серії NC за стандартну DIN-рейку 35 мм. Сильно натисніть на нижній край корпусу, доки підпружинений пластиковий повзунок щільно не зафіксується на рейці.

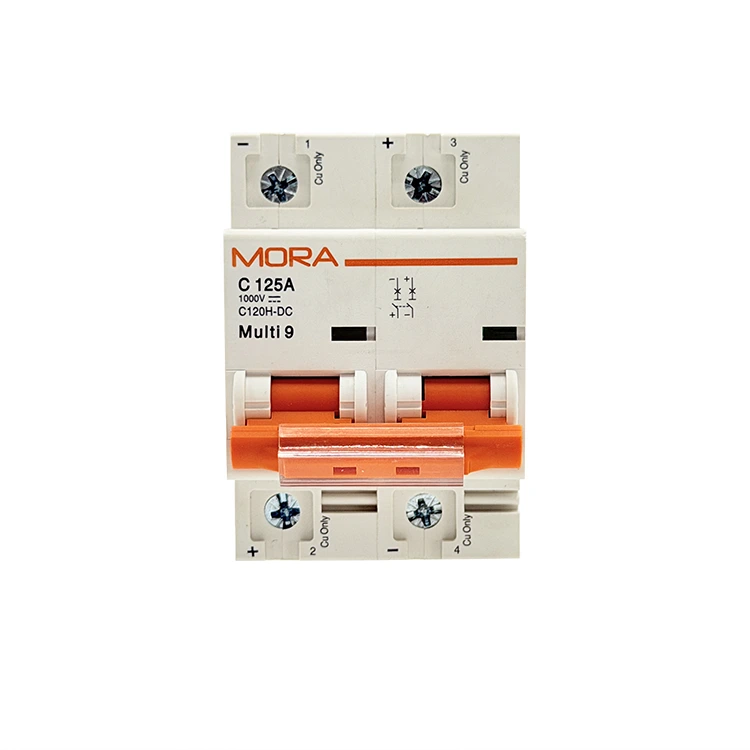

3. Вирівняйте маркери полярності:Відповідність полярності. Розгляньте символи (+) і (-), вибиті на лицьовій стороні мініатюрного автоматичного вимикача постійного струму серії NC 2P. Підключіть вхідний позитивний кабель до верхньої частини полюса 1 (позначений позитивним), а вхідний негативний кабель до верхньої частини полюса 2 (позначений негативним). Попередження: зміна цієї схеми запобігає проштовхуванню дуги внутрішніми магнітами в охолоджувальні жолоби.

4. Моментні гвинти клем:Безпечне з'єднання. Повністю вставте чисті зачищені жили мідного дроту в зубчасті тунельні затискачі. За допомогою відкаліброваної динамометричної викрутки затягніть гвинти клем з моментом 2,0–2,5 Нм. Нещільні клемні з’єднання створюють локалізоване тепло, що призводить до передчасного теплового відключення.

Поширені запитання щодо програми

Що робить відключаючу здатність серії NC 10 кА безпечнішою за стандартні альтернативи 6 кА для акумуляторних систем?

Акумуляторні батареї можуть створювати значні струми короткого замикання протягом мілісекунд під час прямого пошкодження. Вимикач, розрахований лише на 6 кА, може зазнати контактного зварювання або розриву корпусу, якщо енергія замикання перевищує механічні межі. Покращений номінал 10 кА мініатюрного автоматичного вимикача постійного струму серії NC 2P гарантує, що він може безпечно усунути ці серйозні короткі замикання акумулятора високої енергії без руйнування корпусу вимикача або пошкодження компонентів поблизу.

Чи можна з’єднати вимикач серії NC 2P у послідовну петлю для роботи з вищою напругою постійного струму?

так Якщо напруга вашої системи перевищує номінальну однополюсну, ви можете протягнути позитивний провідник через обидва полюси послідовно (входячи у верхній полюс 1, переходячи з нижнього полюса 1 на верхній полюс 2 і виходячи з нижнього полюса 2). Це розподіляє загальну напругу між двома окремими камерами дуги, дозволяючи вимикачу безпечно керувати вищими загальними напругами.

Як інженерам-проектувальникам враховувати високу температуру навколишнього середовища всередині герметичних зовнішніх корпусів?

Внутрішні біметалічні смужки відкалібровані за заводською стандартною базовою лінією 30°C. При встановленні всередині невентильованої зовнішньої об’єднувальної коробки, де навколишнє тепло та пряме сонячне світло підвищують внутрішню температуру до 55°C, біметалічні елементи попередньо розширюються. Це знижує фактичну термічну точку спрацьовування приблизно до 83-85% від номінального струму. Щоб запобігти неприємному відключенню, інженери повинні або інтегрувати жалюзі пасивного охолодження, або підвищити номінал вимикача, застосовуючи стандартні таблиці теплового зниження.
