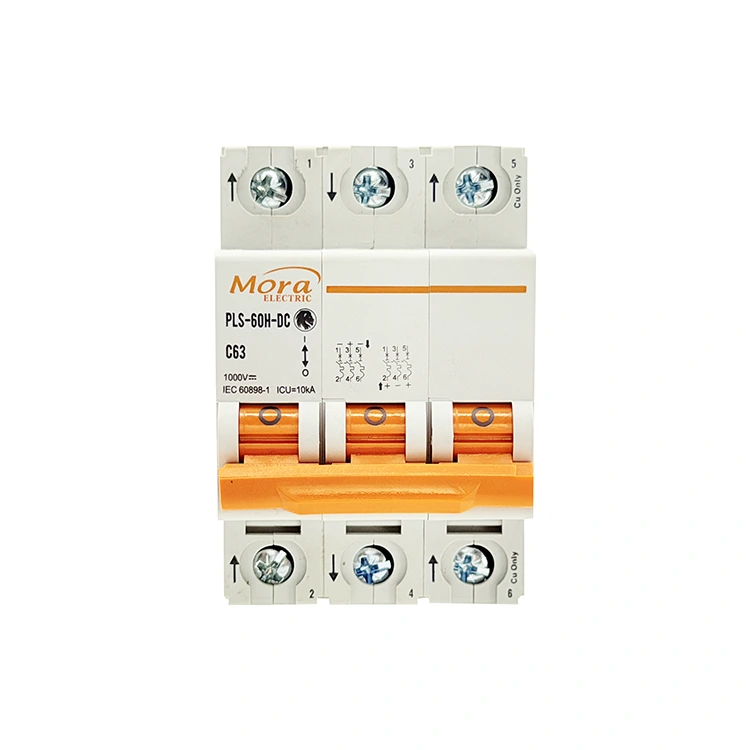

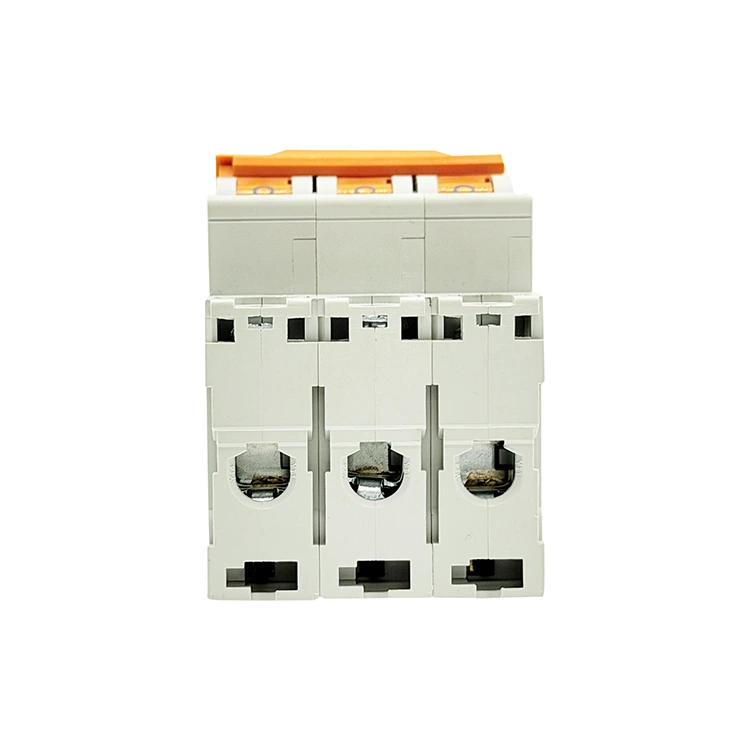

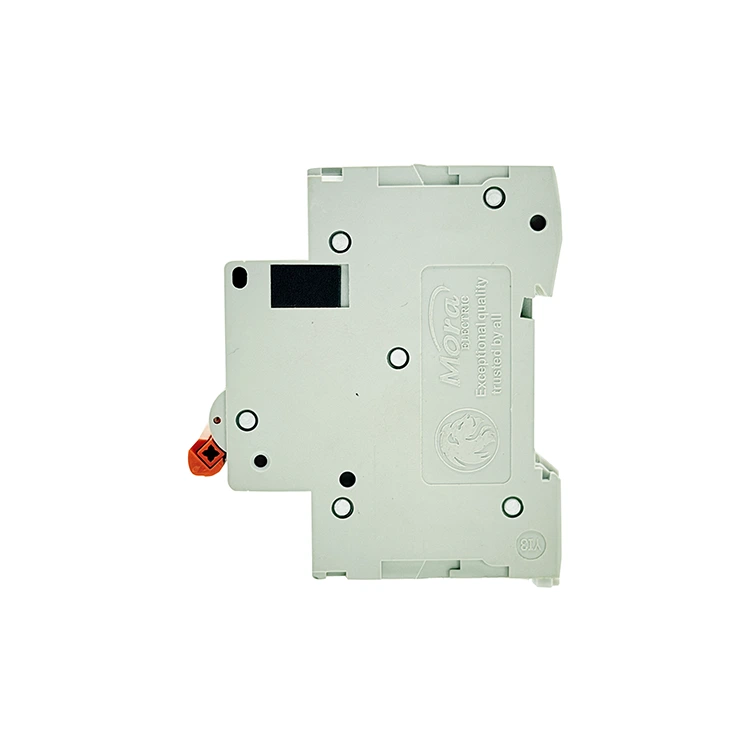

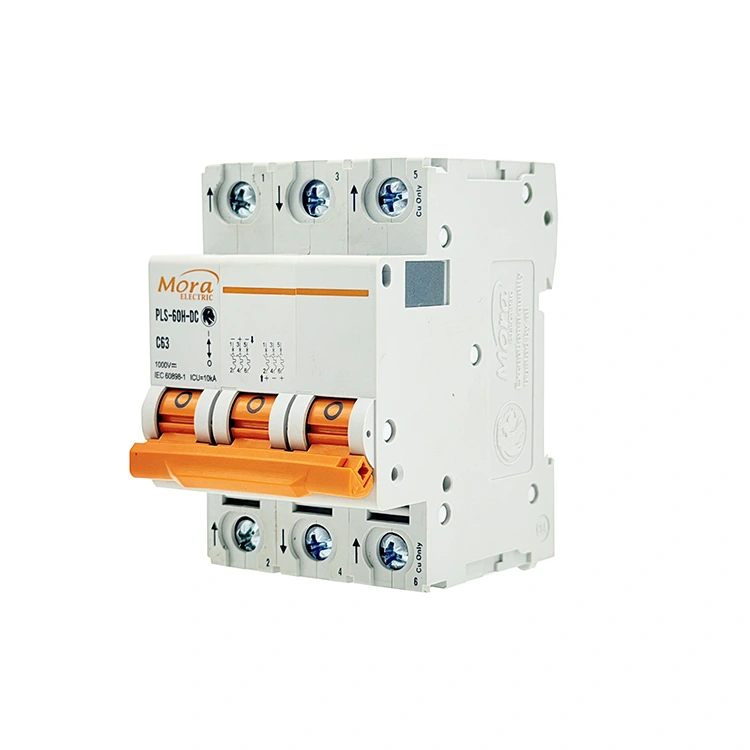

C65 3-полюсний автоматичний вимикач постійного струму

Працюючи як відома фабрика з 3-полюсних автоматичних вимикачів постійного струму C65 у Китаї, PUGAO (Mora) створює міцні 3-полюсні електричні вимикачі, оптимізовані для одночасного переривання кількох шляхів постійного струму високої напруги; цей вимикач 3P використовує автоматичне калібрування компонентів і камери для гасіння дуги з потрійним постійним магнітом, щоб відповідати спеціалізованим вимогам автономного та промислового зберігання.

Де інженери насправді розгортають 3P комутатор постійного струму?

Стандартні сонячні установки з нижчою напругою зазвичай працюють на 250 В або 500 В постійного струму, що дозволяє використовувати прості одно- або двополюсні петлі проводки. Однак у міру того, як великі промислові комерційні сонячні батареї, автономні фермерські системи та великі центральні телекомунікаційні об’єкти розширюються, системні інженери стикаються з різними варіантами конструкції, які вимагають 3-полюсної конфігурації, як-от 3-полюсний автоматичний вимикач постійного струму C65.

Послідовне з’єднання високої напруги постійного струму 750 В

Щоб максимізувати вихідну ефективність і обмежити втрати системної лінії передачі на великі відстані, інженери часто вирішують запускати ланцюги сонячних панелей у довгій послідовності. Це стекування забезпечує напругу холостого ходу до 750 В постійного струму. Оскільки стандартні окремі камери вимикача розраховані на 250 В кожна, блок 3P дозволяє інженерам прокласти позитивний провідник через два полюси в послідовному з’єднанні, а негативний провідник – через третій полюс. Це рівномірно розподіляє електричне навантаження на всі три мікросередовища.

Трипровідні плаваючі мережі постійного струму

Певні потужні установки для промислової обробки та транспортне обладнання для гірничодобувної промисловості використовують спеціалізовану топологію розподілу постійного струму з центральним відводом або трипровідну незаземлену (включаючи позитивний, негативний і нейтральний/заземлений опорні дроти). 3-полюсний захисний вимикач ізолює всі три різні провідники зі струмом одночасно під час несправності, відсікаючи потенціал для непостійних блукаючих зворотних струмів.

Ізоляція резервного накопичувача від двох джерел

У локальних телекомунікаційних комутаційних вузлах єдине 3-полюсне апаратне шасі може бути налаштовано для керування системою розділеної шини, наприклад для комутації двох окремих позитивних вхідних ліній акумуляторної батареї разом із єдиною спільною загальною зворотною лінією. Це зменшує вимоги до простору для панелей у стелажах з обмеженим простором для обладнання.

Можливості продуктивності

Робочі пороги та технічні матеріали, визначені нижче, суворо дотримуються на наших автоматизованих стендах перевірки якості:

Які технології запобігають оплавленню внутрішнього контакту при 750 В?

1. Системи дугової дуги з потрійним постійним магнітом

Дуги постійного струму високої напруги не перетинають природний стан нульового струму, тобто вони можуть підтримувати високотемпературний плазмовий канал між розмикаючими контактами, який легко розплавляє стандартні мідні компоненти. Щоб вирішити цю проблему, наш 3-полюсний автоматичний вимикач постійного струму C65 містить незалежні постійні магніти в кожному з трьох окремих полюсів. Ці магніти створюють сильне локальне магнітне поле, яке відштовхує дугу, фізично видуваючи її з контактних майданчиків і заганяючи глибоко в сталеву решітку охолодження з 9 пластин. Ця дія розділяє та гасить дугу протягом 5 мілісекунд.

2. Синхронна механічна засувка

Якщо один полюс затримує відкриття під час високої напруги, полюс, що залишився, бере на себе основний тягар електричного навантаження, викликаючи перегорання клеми. PUGAO (Mora) створює ці вимикачі з жорсткою внутрішньою механічною ланкою, що з’єднує всі три полюсні підмеханізми. Якщо несправність короткого замикання спрацьовує котушку магнітного відключення на будь-якому окремому полюсі, зв’язкова планка загального відключення змушує всі три полюси вимикатися одночасно, запобігаючи небезпечним умовам під напругою в одній лінії.

3. Точний заводський контроль точкового зварювання

Зміни опору клем усередині багатополюсних вимикачів призводять до нерівномірного розподілу струму та локальних гарячих точок усередині розподільних коробок. Наше виробниче підприємство площею 5000 квадратних метрів дозволяє уникнути цієї проблеми завдяки використанню автоматизованої виробничої лінії мікромолоту. Автоматизовані машини для штампування та точкового зварювання фіксують внутрішні шунти та вузли мідних контактів у точних положеннях, забезпечуючи однаковий рівень внутрішнього опору на всіх трьох полюсах.

Посібник з усунення несправностей для складних польових проблем

• Перемикач 3-полюсного вимикача постійного струму C65 автоматично повертається в центральне положення під час початкового запуску системи

Чому це відбувається:Внутрішня механічна засувка опускається, коли наявне коротке замикання в нижній частині або перемичка позитивної послідовної петлі була неправильно підключена до негативної контактної клеми, створюючи коротке замикання між полюсами.

Як це виправити:Повністю ізолюйте основну петлю живлення. Перевірте конфігурацію перемички петлі відповідно до схеми серії. Використовуйте тестер опору ізоляції на низхідних лініях, щоб знайти закорочені дроти або розриви ізоляції, перш ніж спробувати знову ввімкнути вимикач.

• Один полюсний порт демонструє високе підвищення температури порівняно з сусідніми термінальними портами

Чому це відбувається:Гвинт клеми для цього конкретного порту був недостатньо затягнутий під час налаштування на місці, або жилки дроту в тунельному затискачі нерівномірно стиснуті.

Як це виправити:Вимкніть передачу електроенергії. Вийміть провідник із гарячого порту, перевірте мідні жили на наявність пошкоджень дугою або окислення, обріжте та знову зачистіть кабель, якщо потрібно, знову вставте його та за допомогою каліброваного динамометричного ключа затягніть гвинт до 2,5 Нм.

Поширені запитання щодо розробки та застосування

Чому 3-полюсний вимикач постійного струму може витримувати вищу напругу, якщо з’єднано в конфігурації послідовної петлі?

Кожна незалежна полюсна камера мініатюрного автоматичного вимикача розроблена для безпечного гасіння до 250 В постійного струму в умовах несправності. Завдяки каскадному проходженню позитивного струму через два окремі полюси послідовно перед тим, як він виходить на інвертор, загальна напруга на контактах під час дугового розряду зменшується з 500 В до 250 В на камеру, що дозволяє системі легко справлятися з більш високою загальною напругою.

Які робочі наслідки пропускання перемички позитивного контуру та підключення трьох окремих сонячних ліній до трьох окремих полюсів?

Якщо ви запускаєте три незалежні ланцюги через одне шасі вимикача, не з’єднуючи їх разом послідовно, максимальна номінальна напруга для кожної ланцюга має залишатися нижче 250 В постійного струму. Якщо будь-яка окрема струна перевищить цей поріг і зазнає несправності, її однополюсна камера не матиме можливості розщеплення напруги, необхідної для гасіння результуючої високовольтної дуги, що призведе до внутрішнього руйнування корпусу.

Як безперервний вплив високої сонячної радіації впливає на внутрішнє калібрування біметалічної смуги всередині герметичної оболонки комбайна?

Наші біметалічні стрічки відкалібровані на контрольованій заводській базовій лінії 30°C. Коли 3-полюсний автоматичний вимикач постійного струму C65 розміщений у невентильованому зовнішньому об’єднавчому боксі, де сонячне тепло створює внутрішні умови навколишнього середовища до 55°C, біметалеві смуги розширюються передчасно. Це знижує фактичну точку спрацьовування від теплового перевантаження приблизно до 83–85 % від номінального номінального струму. Щоб протистояти цьому, інженери повинні або інтегрувати жалюзі пасивного охолодження, або підвищити номінал вимикача на початковому етапі проектування системи.
