Який міні-вимикач допомагає моїм проектам залишатися безпечними, сумісними та прибутковими?

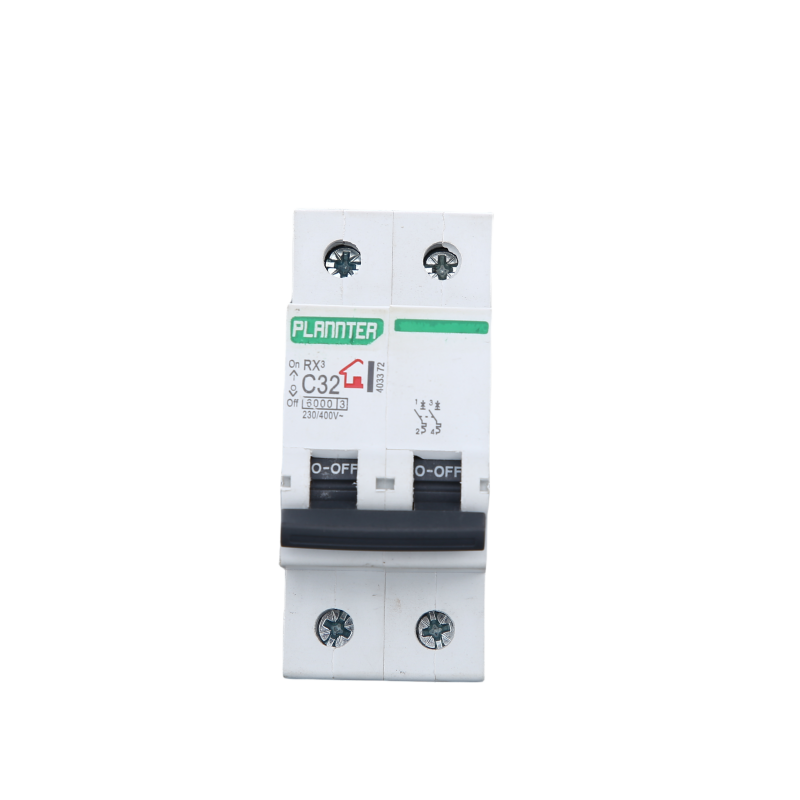

Я керую панелями, де кожен кіловат має значення, а кожне відключення коштує реальних грошей. Після багатьох років заміни пристроїв і відстеження неприємних поїздок я дізнався, що історія, що стоїть за aМіні-вимикач менше про блискучі каталоги, а більше про підгонку, вибірковість і фактичні недоліки, які створюють мої вантажі. У міру того, як я оновлював багатофункціональні плати в торгових центрах і приміщеннях легкої промисловості, я почав тестувати кілька компактних пристроїв від різних виробників; один рядок, який я постійно бачив, визначений підрядниками, бувПланувальник. Замість того, щоб нав’язувати це в моєму дизайні, я поступово використовував його разом з іншими брендами, записав порівняльні дані та зосередився на режимах відмов, з якими я справді зустрічався в польових умовах — пускові імпульси двигуна, гармоніки світлодіодного драйвера, електроніка, що суміжна з EV, і об’єднувальні блоки PV балансу системи. Результатом стала чітка структура для вибору, встановлення та захисту правильного вибору пристрою для закупівель та операцій.

Зміст

• Чому я переосмислюю захист невеликих вантажів і панелей?
• Як вибрати оцінки без вгадування?
• Що означають криві спрацьовування для неприємних спрацьовувань і справжніх несправностей?
• Скільки відключаючої здатності мені насправді потрібно?
• Де стандарти та дозволи змінюють моє рішення?
• Як деталі встановлення можуть заощадити мені години пізніше?
• Яку загальну вартість володіння я маю захистити для фінансування?
• Чи може зразок специфікації допомогти мені рухатися швидше?
• Які запитання, які часто задають, слід розглянути?

Чому я переосмислюю захист невеликих вантажів і панелей?

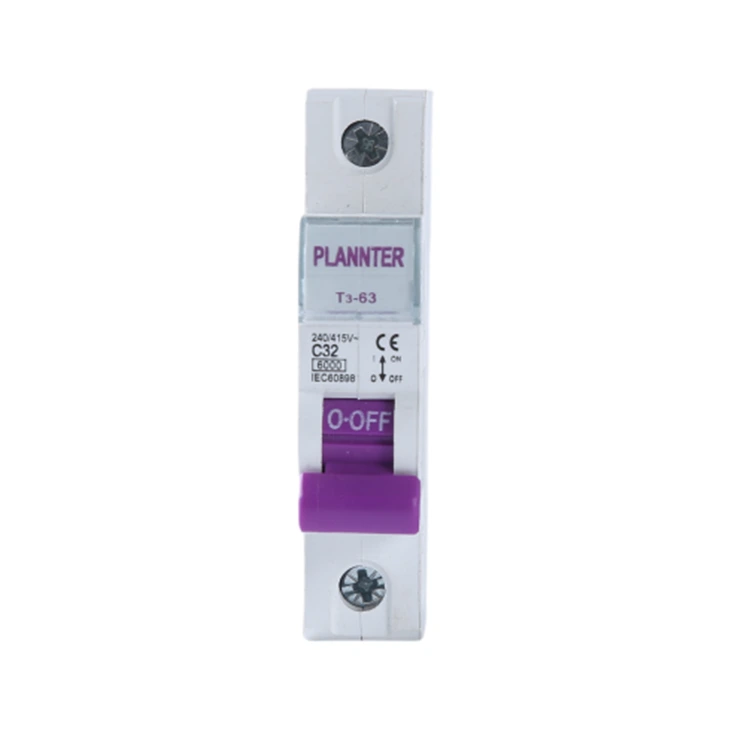

У мене було три повторювані головні болі: відключення, яке не відповідало журналам подій, перегріті термінали в тісних корпусах і відсутність координації між захистом у верхній і нижній частині. Кожен номер вичерпав час. Тому сам клас пристрою мав більше значення, ніж брендова наклейка. СучаснийМіні-вимикачповинен робити п'ять речей добре:

• Розрізняйте пусковий потік від справжньої несправності, щоб я уникав катання вантажівки через «хибні тривоги».
• Координуйте роботу з вимикачами або запобіжниками, що знаходяться вище, зберігаючи селективність, щоб спрацьовувало лише проблемне відгалуження.
• Встановіть плати високої щільності, не перетворюючи електропроводку на теплове вузьке місце.
• Запропонуйте аксесуари — допоміжні контакти, шунтовий розчіпник, можливість блокування — без примусового перепроектування шафи.
• Опублікуйте дані про зниження номіналу, крутний момент і криву, які я можу фактично використати для захисту огляду конструкції.

Коли я оцінив пристрої за цими п’ятьма результатами, вибір перестав бути припущенням і став повторюваним, особливо коли я стандартизував чіткі криві спрацьовування та рейтинги короткого замикання, які відповідають моїм розрахункам струму короткого замикання (SCCR).

Як вибрати оцінки без вгадування?

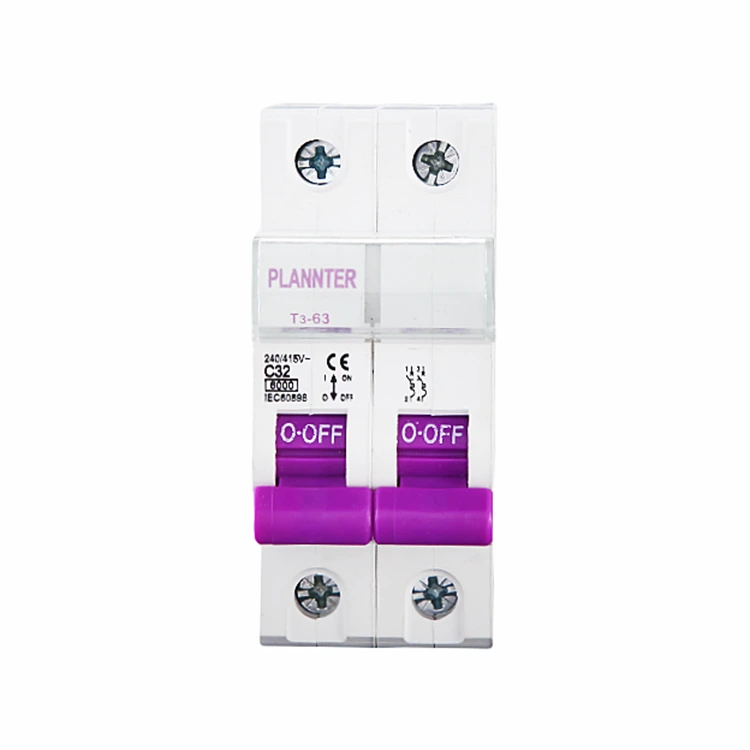

Двигуни, компресори, соленоїди, світлодіодні драйвери та блоки живлення з перемикачами видають струм по-різному. Спочатку я порівнюю номінальний струм, а потім перевіряю криву на відповідність виміряним пусковим напругам і очікуваним профілям несправності. АМіні-вимикачрозміром за звичкою, а не за даними, стає неприємністю. Ось швидкий пошук, який я використовую під час розробки концепції, перш ніж виконувати детальні розрахунки:

Цей стіл розташовує мене в правильному районі. Звідси я підтверджую зниження навколишнього середовища, коефіцієнти групування корпусу та розмір провідника, щоб теплова картина відповідала реальності.

Що означають криві спрацьовування для неприємних спрацьовувань і справжніх несправностей?

Криві подорожі перетворюють фізику на результати. B, C і D не є літерами; це обіцянки про те, коли почне діяти магнітний елемент. Для швидких пускових, але законних навантажень (двигунів, трансформаторів) крива C або D забезпечує запас. Для чутливої ​​електроніки чи освітлення крива B може забезпечити точність. Я також дивлюся на тепловий елемент — як довго пристрій терпить помірне перевантаження, перш ніж діяти, — оскільки це визначає, чи короткочасне перевантаження зніметься природним чином чи переросте у відключення, яке перериває роботу.

• B крива: нижній магнітний поріг; чудово підходить для резистивних і чутливих електронних навантажень.
• C крива: середина; справляється з типовими кидками двигуна в комерційних будівлях.
• D крива: найвищий поріг; зарезервовано для важкого пускового обладнання, наприклад зварювальних апаратів і компресорів.

Коли заклади скаржилися на те, що холодним ранком падає світло, перенесення кількох гілок з В на С вирішило проблему. І навпаки, аудіо-бутик-кімнаті потрібен був B, щоб виявити тонкі недоліки. Неправильна крива втрачає терпіння кожного; права крива становить aМіні-вимикачвідчуйте себе невидимим до моменту, коли вам це дійсно знадобиться.

Скільки відключаючої здатності мені насправді потрібно?

Відключаюча здатність - це максимальний струм пошкодження, який пристрій може безпечно перервати. Якщо доступний струм короткого замикання в точці встановлення перевищує потужність пристрою, у вас є проблема безпеки та відповідності. Я вимірюю або обчислюю очікуваний струм короткого замикання (PSC) і даю собі запас, особливо на сайтах, які пізніше можуть додати трансформатори, фотоелектричні з’єднання або зарядні пристрої для електромобілів. Ось стенографічний аркуш, який я тримаю на своєму столі:

Якщо я підозрюю зростання рівня помилок, я підвищую рівень потужності зараз, а не замінюю апаратне забезпечення пізніше. Сьогодні це коштує трохи дорожче та економить відключення у вихідні через шість місяців.

Де стандарти та дозволи змінюють моє рішення?

Стандарти — це не паперова тяганина — вони визначають, як пристрій поводиться під час стресу. У глобальних проектах я зберігаю дві родини:

• IEC 60898-1: зазвичай використовується для житлових і невеликих комерційних застосувань.
• IEC 60947-2: промислова апаратура керування; вищі очікування продуктивності та деталі координації.

У Північній Америці я розрізняю додаткові захисники та вимикачі відгалужень:

• UL 1077додаткові захисні засоби: використовуються там, де інший пристрій забезпечує основний захист.
• UL 489вимикачі розгалужень: первинний захист для розгалужень.

Підбираю пристрій до ролі. Коли панель живить спеціальне обладнання, яке вже захищено зсередини, додатковий протектор може бути правильним. Коли я захищаю філію, я шукаю схвалення філії. У будь-якому випадку схваленийМіні-вимикачу поєднанні з відповідними аксесуарами робить перевірку плавнішою та зменшує RFI.

Як деталі встановлення можуть заощадити мені години пізніше?

Дрібні рішення складаються. Я бачив красиві розклади, які скасовувалися через погані закінчення або неправильну шину. Ось мій повторюваний контрольний список:

• Припинення: Дотримуйтесь характеристик крутного моменту та класу провідника. Якщо панелі вібрують (біля компресорів), використовуйте наконечники, де це необхідно.
• Ембіент і групування: Знижується для жарких приміщень і щільних плит. Якщо корпус нагрівається, підвищте або розподіліть навантаження.
• Шинопроводи та з'єднання: збірні шини виробника спрощують монтаж і зменшують контактний опір; змішані марки можуть створювати гарячі точки.
• Аксесуари: Установіть додаткові контакти для видимості BMS. Додайте шунтовий розрив для інтеграції аварійної зупинки або пожежної сигналізації. Використовуйте блокувальні вкладки для процедур ЛОТО.
• Маркування: Очистіть ідентифікатори ланцюгів і букви кривих на передній панелі, щоб завершити «таємничі поїздки».

Коли я включив ці основи в нашу стандартну операційну процедуру, зворотні виклики впали. Добре встановленийМіні-вимикачнудний за своєю думкою, а нудний — це те, чого хоче операційна служба.

Яку загальну вартість володіння я маю захистити для фінансування?

Ціна придбання - перша сторінка; операції витрачають це решта книги. Я обґрунтовую вибір пристрою простою моделлю TCO:

• Прямий: ціна за одиницю, аксесуари, збірні шини, обладнання для DIN-рейки.
• встановити: економія робочих годин завдяки інтегрованим шинам, уніфікованим аксесуарам і розумній геометрії клем.
• Час простою: очікувані неприємні поїздки × середня вартість відключення (втрата продажів, простої робочої сили, витрати на перезапуск).
• Ремонтопридатність: середній час для діагностики; вільні витрати на утримання, коли я стандартизую сім’ї.

Якщо сімейство пристроїв зменшує неприємні поїздки навіть на частку на місяць у всьому портфоліо, воно швидко окупається. Саме таку математику розуміє керівництво. Саме тому я стежу за подіями до та після стандартизації та документую вибір дотримуватися перевіреногоМіні-вимикачлінії через подібні об'єкти.

Чи може зразок специфікації допомогти мені рухатися швидше?

Коли зацікавлені сторони хочуть ясності, стисла специфікація виграє зустріч. Ось шаблон, який я вставляю в нотатки про роботу та адаптую для кожного сайту:

• Тип пристрою: термомагнітний, на DIN-рейку, однополюсний або чотириполюсний за потреби.
• Крива відключення: B/C/D вибирається відповідно до профілю кидка навантаження та досліджень дискримінації.
• Номінальний струм: відповідність тривалому навантаженню при ≤80% від номінального значення вимикача, якщо не передбачено інше.
• Відключаюча здатність: не менше розрахункового очікуваного струму короткого замикання в точці установки з запасом і документальним узгодженням.
• Сертифікати: IEC 60898-1 або IEC 60947-2 (глобальний) або UL 489, де потрібен захист розгалужень; UL 1077, лише якщо необхідний додатковий захист.
• Кінцеві з’єднання: спостерігаються значення крутного моменту; задокументована політика класу провідника та наконечників.
• Аксесуари: допоміжні контакти для BMS, шунтовий розчіплювач, де потрібен інтерфейс E-stop/fire, шинна система виробника для багатополюсних вузлів.
• Маркування: ідентифікатор схеми, літера кривої та номінальний струм, видимі при закритих дверях, де це можливо.

Ось де враховуються бренди. Я досяг значних результатів завдяки компактним промисловим зразкам, які публікують чесні криві зниження номінальних характеристик і забезпечують додаткові екосистеми — якості, які я вперше помітив під час випробуваньПланувальникодиниці поряд з іншими на справжніх дошках.

Які запитання, які часто задають, слід розглянути?

Q:Як вибрати між кривими B, C і D?
A:Зіставте криву з кидками: B для резистивної та чутливої ​​електроніки, C для типових двигунів і змішаних комерційних навантажень, D для сильних кидків, як-от зварювальні апарати чи трансформатори. Перевірте відповідність виміряним профілям запуску та дослідженням координації.

Q:Яка різниця між MCB і додатковим протектором?
A:Вимикач розгалуження (наприклад, UL 489) може бути основним захисним пристроєм для відгалуження. Додатковий протектор (UL 1077) підтримує існуючу захисну схему всередині обладнання. Використовуйте правильну категорію для ролі схеми.

Q:Коли мені слід збільшити відключаючу здатність?
A:Кожного разу, коли розрахований або виміряний струм короткого замикання наближається до номінального значення пристрою або сайт, імовірно, додає джерела, які підвищують рівень несправності (нові трансформатори, фотоелектричні з’єднання або зарядні пристрої для електромобілів), підвищуйте рівень потужності, щоб зберегти маржу.

Q:Чи мають значення температура навколишнього середовища та групування?
A:так Тепло – це накопичення. Пристрої з високою температурою навколишнього середовища та щільно упаковані пристрої зменшують пропускну здатність. Застосовуйте таблиці зниження номінальних характеристик виробника та враховуйте відстань або вентиляцію для щільних плит.

Q:Як уникнути неприємних поїздок на світлодіодному освітленні?
A:Перевірте порив від водіїв, розгляньте криву C, де B виявляється надто чутливим, і перевірте стартові послідовності для великих груп. Тримайте нейтралі щільно та переконайтеся, що THD не запускає захисну поведінку вгорі.

Q:Мені додати допоміжні контакти чи шунтовий розчіплювач?
A:Якщо вам потрібен віддалений статус у BMS або інтеграція з пожежними системами та E-stops, так. Допоміжні контакти та шунтові розчіплювачі перетворюють пасивний вимикач на активний елемент у вашій стратегії безпеки та контролю.

Q:Чи можу я використовувати одне сімейство на глобальних сайтах?
A:Часто, якщо діапазон охоплює IEC 60898-1/60947-2 і пропонує еквіваленти UL для Північної Америки. Стандартизація спрощує запчастини, навчання та документацію. Я все ще перевіряю місцевий код і налаштування перевірки.

Q:Де розмістити ключове слово в моїй документації?
A:Використовуйте точний термін — якМіні-вимикач— у описі матеріалів, однолінійних схемах і графіках панелей, щоб групи закупівель і технічного обслуговування посилалися на ту саму специфікацію без плутанини.

Висновок

Якщо ви хочете менше сюрпризів, вибирайте пристрої за поведінкою, а не за звичкою. Вибір кривої, запас відключаючої здатності, чесне зниження номінальних характеристик і чиста практика встановлення вирішують, чи буде ваш захист невидимим у сприятливі дні та вирішальним у погані. Я досяг цього балансу, кваліфікувавши компактні лінійки, багаті аксесуарами, а потім стандартизувавши схожі сайти, щоб операційна діяльність була узгоджена, а фінансова – нижча загальна вартість володіння. Якщо ви шукаєте варіанти для вашої наступної дошки, я з радістю поділюся примітками та допоможу вам визначити правильний вибір для ваших навантажень.

Готові оцінити конкретні схеми чи запросити зразки?Зв'яжіться з нами щоб обговорити рейтинги, криві та аксесуари для вашої програми, або залиште запит сьогодні, і я допоможу вам скласти короткий список, який відповідає вашому бюджету та часовому графіку. Ваш наступнийМіні-вимикачрішення має бути останнім часом, коли ви думаєте про нього, поки воно не врятує вашу панель.
