40A 63A Над і під захистом

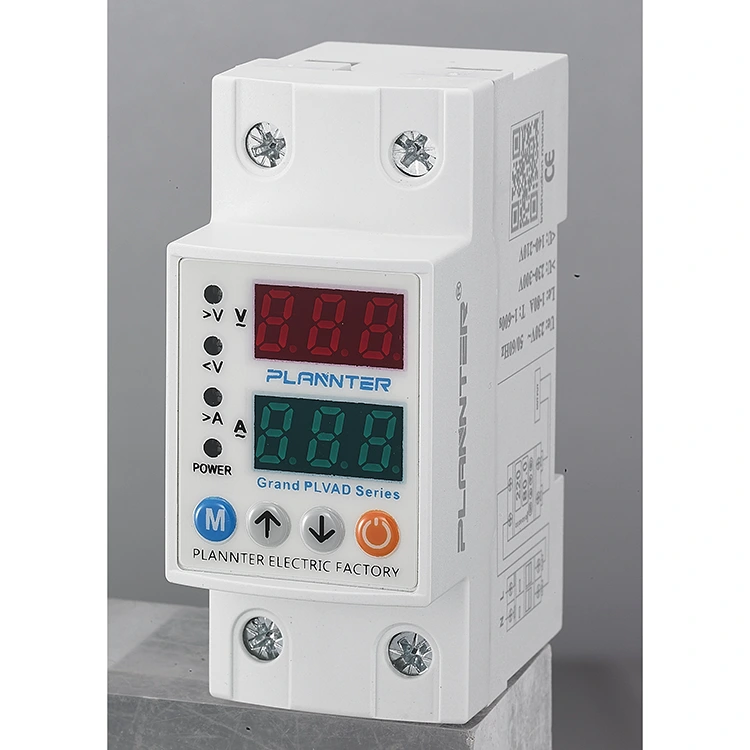

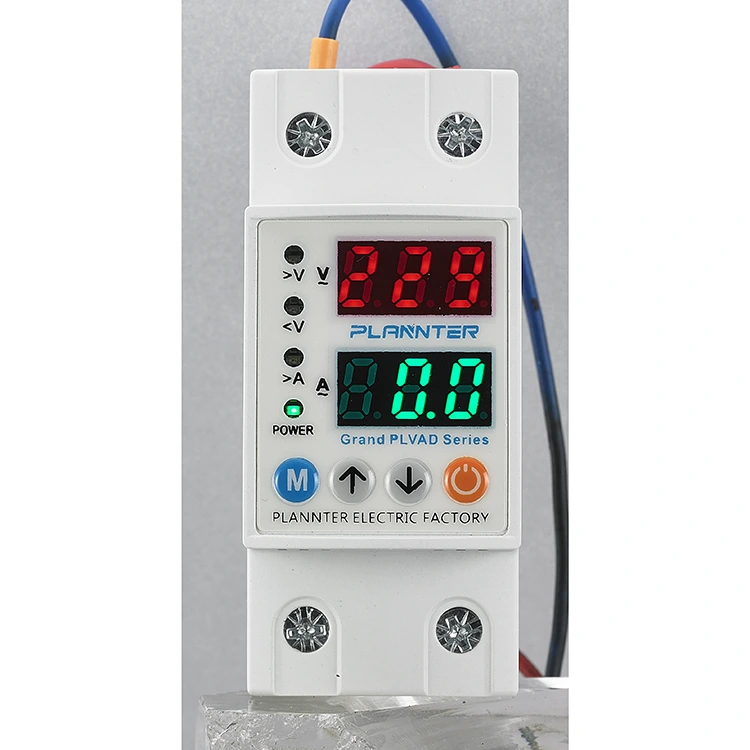

Пугао 40A 63A Над і під захистомце спеціальний електричний пристрій безпеки, призначений для захисту ланцюгів і підключених приладів від нестабільності напруги. Розрахований на стандартні системи 220/230 В змінного струму (50/60 Гц), цей пристрій, встановлений на рейку, постійно контролює мережеву напругу.

Він автоматично відключає джерело живлення, коли рівні напруги перевищують безпечні пороги (перевищення напруги) або падають занадто низько (знижена напруга), запобігаючи пошкодженню двигунів, друкованих плат і проводки. Завдяки міцній конструкції, здатній працювати при температурах від -20°C до +55°C, він забезпечує надійну роботу в різноманітних середовищах.

Принцип дії

Принцип роботи 40A 63A Over and Under Protector фактично полягає в моніторингу даних про напругу. Це включає, наприклад, виявлення та моніторинг датчиків, блоків керування, реле та інших умов.

Датчик: рівень напруги можна контролювати в реальному часі. Якщо напруга перевищує встановлений поріг або падає нижче, датчик надсилає сигнал до блоку керування, спонукаючи нас запустити процес.

Блок керування: може отримувати сигнали від датчика та визначати, чи є напруга ненормальною. Якщо напруга розпізнається як занадто висока або занадто низька, блок керування активує захисні заходи.

Реле: за командою блоку керування реле швидко розімкне ланцюг, щоб захистити обладнання від пошкодження та запобігти пожежі.

Захист обладнання

Чутлива техніка потребує стабільного живлення для належної роботи. The40A 63A Над і під захистомшироко використовується для захисту:

• Медичне обладнання:Переконайтеся, що критичні інструменти діагностики не пошкоджуються стрибками напруги.
• Прилади:Підтримка точності систем керування та датчиків, які залежать від постійної напруги.

Промислові/комерційні навантаження

Для більш важких застосувань пристрій пропонує високі номінальні значення струму для обробки значних електричних навантажень:

• Рейтинг 40A:Підходить для стандартних схем комерційного освітлення та невеликих установок офісного обладнання.
• Рейтинг 63A:Ідеально підходить для промислових розподільних щитів, важких двигунів і основних джерел живлення, де потрібна більша потужність струму.

Тип і механізм захисту

The40A 63A Над і під захистомвикористовує інтелектуальну систему керування, що включає датчики та реле для управління безпекою електроенергії:

• Захист від перенапруги:Виявляє раптове підвищення напруги (наприклад, відключення нейтральної лінії) і відключає живлення, щоб запобігти пожежі та старінню ізоляції.
• Захист від зниження напруги:Визначає перепади напруги, які можуть спричинити перегрів і зупинку двигунів, відключаючи навантаження, щоб запобігти перегоранню.
• Автоматичне відновлення:Коли напруга повертається до стабільного діапазону, пристрій може автоматично замикати ланцюг, зменшуючи потребу в ручному втручанні та забезпечуючи безперервну роботу.

Переваги

Моніторинг напруги в режимі реального часу та швидке відключення: 40A 63A Over and Under Protector буде безперервно контролювати мережеву напругу щодня. Як тільки напруга буде виявлена ​​за межами встановленого порогу, як-от перенапруга або низька напруга, захисник відключить подачу живлення, уникаючи остаточного пошкодження електричних приладів через високу або низьку напругу.

Подовження терміну служби електроприладів: якщо довгострокова стабільна напруга навколишнього середовища зменшить електронні компоненти через удари напруги, спричинені пошкодженням і старінням, може стабілізувати джерело живлення та зменшити коливання, щоб подовжити загальний термін служби обладнання.

Захистіть обладнання: комп’ютери, медичне обладнання, контрольно-вимірювальні прилади та системи керування потребують високої точності напруги. Якщо буде виявлено ненормальну напругу, він відключить живлення, щоб уникнути втрати даних обладнання.

Високі показники безпеки та захисту: коли раптове підвищення напруги може призвести до перегріву дроту, короткого замикання або пожежі, 40A 63A Over and Under Protector своєчасно відключає живлення в момент перевищення напруги, знижує ризик електричних пожеж і покращує безпеку електрики.

FAQ

Як регулювати межі напруги?

Пристрій має регульовані параметри, що дозволяють калібрувати порогові значення підвищеної та зниженої напруги відповідно до конкретних вимог ваших підключених приладів.

Що таке функція «автоматичне відновлення»?

Після усунення несправності та повернення напруги до безпечного діапазону захисний пристрій 40A 63A може автоматично відновити живлення, зменшуючи потребу в ручному скиданні та забезпечуючи безперервність.

Яка різниця між 40A та 63A?

Це відноситься до номінальної потужності струму. Модель 63A може витримувати більше електричне навантаження (більше приладів), ніж модель 40A. Виберіть на основі загального підключеного навантаження.

Чи захищає це від стрибків блискавки?

Цей пристрій призначений для захисту від підвищеної/зниженої напруги. Для повного захисту від прямих ударів блискавки рекомендується використовувати цей протектор у поєднанні зі спеціальним пристроєм захисту від перенапруг (SPD).

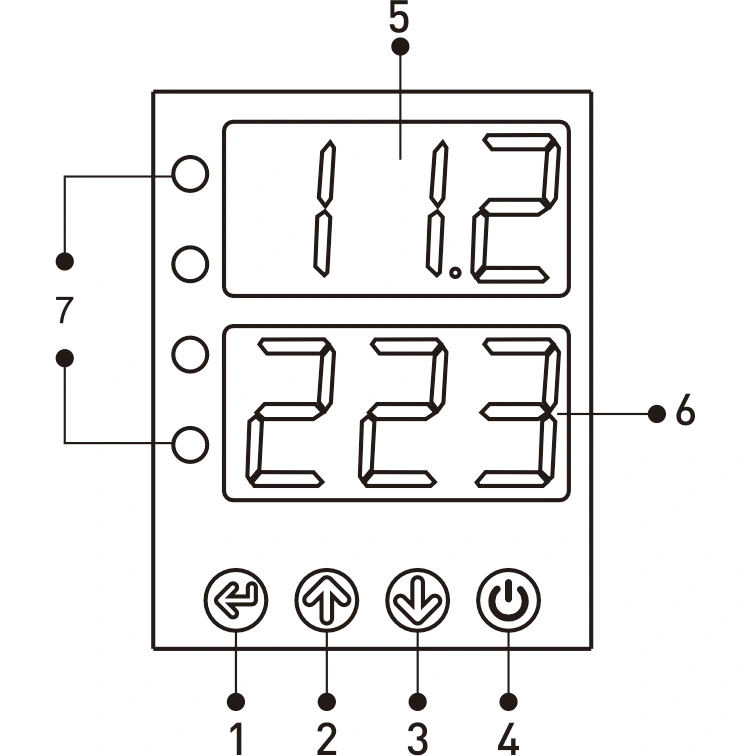

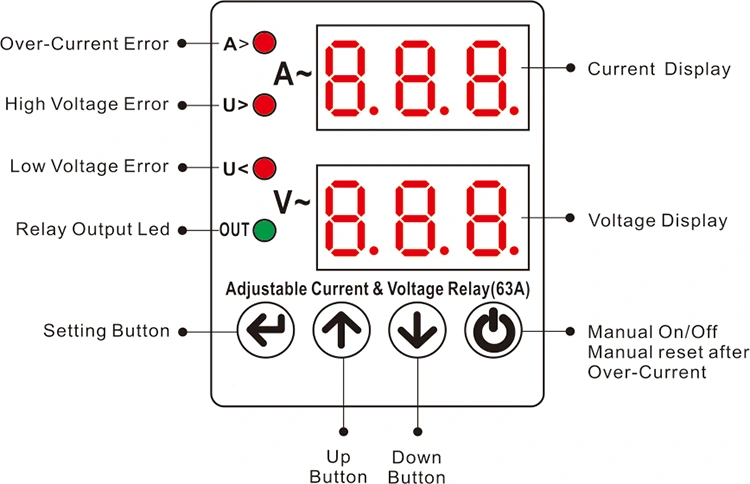

Дисплей і кнопки

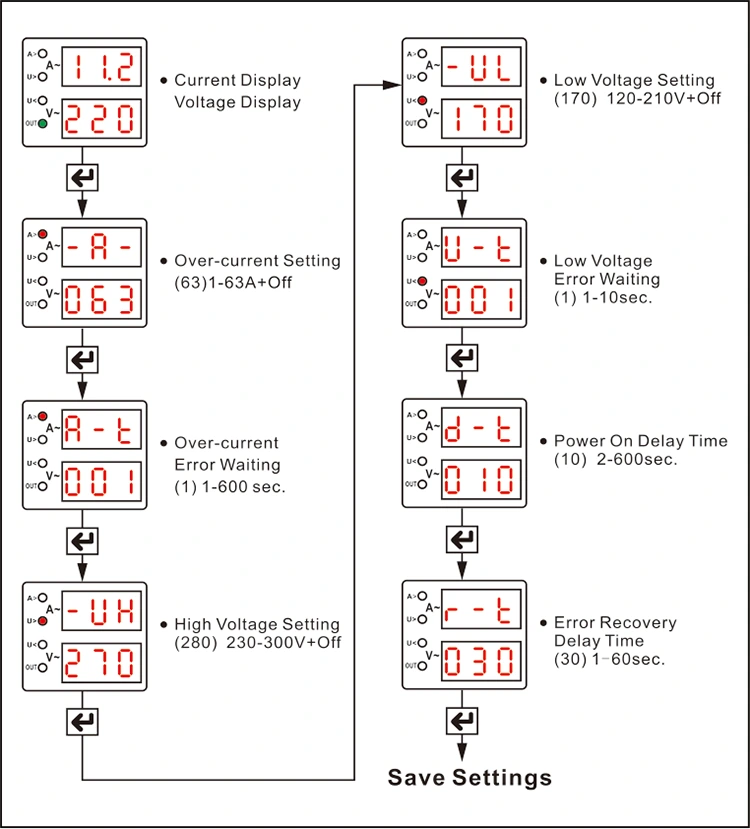

1 - Кнопка SET: Ця кнопка використовується для збереження після встановлення/зміни значень перевантаження по струму, значень налаштувань високої/низької напруги та помилок

час очікування.

2 - Кнопка ВГОРУ: Збільште необхідне значення.

3 - Кнопка «Вниз»: Зменшіть необхідне значення.

4 - Кнопка ручного ввімкнення/вимкнення: використовується для ввімкнення або вимкнення виходу пристрою вручну. Коли вихід вимкнено, на екрані відображатиметься «ВИМК.», і пристрій не зможе виконати автоматичне скидання. Натисніть кнопку ще раз, щоб повторно активувати пристрій і відновити нормальну роботу (за умови відсутності наявної несправності).

5 - Поточний дисплей

1-ша група дисплеїв: за нормальної роботи цей дисплей показує значення вхідної (мережевої) напруги. Екран постійно світиться, якщо несправності немає, і блимає, якщо виникає помилка високої чи низької напруги. Під час програмування на дисплеї відображаються відповідні значення параметрів, що встановлюються, наприклад перевантаження по струму, пороги високої/низької напруги, затримка несправності та час затримки скидання.

6 - Дисплей напруги

2-га група відображення: під час нормальної роботи в цьому розділі відображається поточне значення. Екран залишається постійно світитися, коли система функціонує нормально, і блимає у разі перевантаження по струму. У процесі програмування він відображає числове значення відповідного програмного параметра.

7 - світлодіодні індикатори:

A>: Загоряється, коли виявлено помилку перевантаження по струму.

V>: Світиться, коли виникає збій високої напруги.

V<: Світиться, коли виникає збій низької напруги.

Вихід: загоряється, коли пристрій починає операцію виведення.

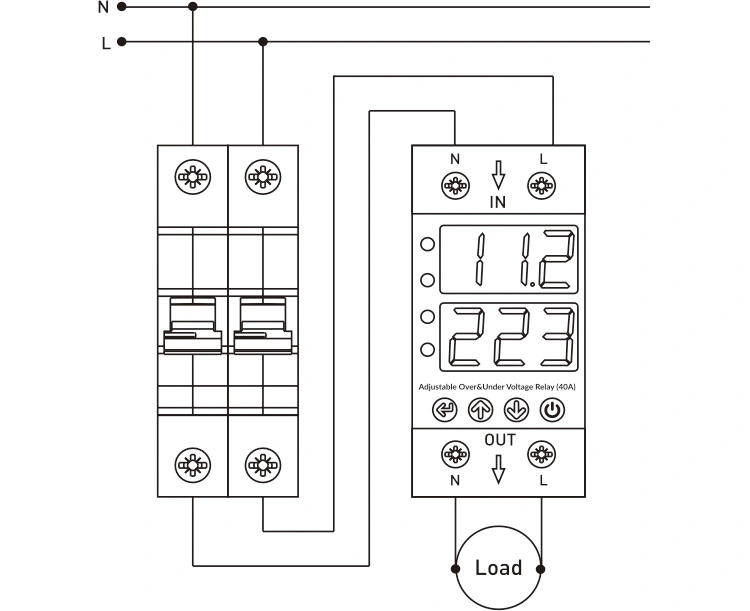

Схема підключення

Нульовий і фазний дроти від мережі повинні бути підключені до клем «N» і «L», позначених як «Вхід» на пристрої.

Нульовий і фазовий дроти обладнання, призначеного для захисту від перевищення або зниження напруги, повинні бути підключені до клем «N» і «L» під секцією «Вихід» пристрою.

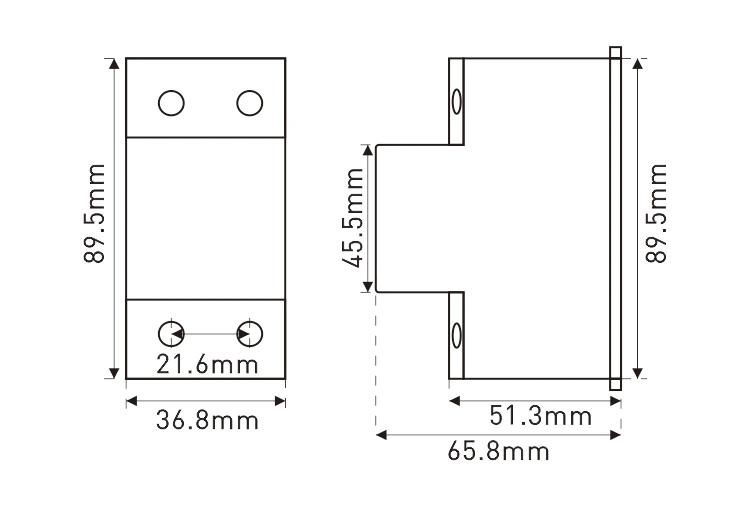

Розміри
