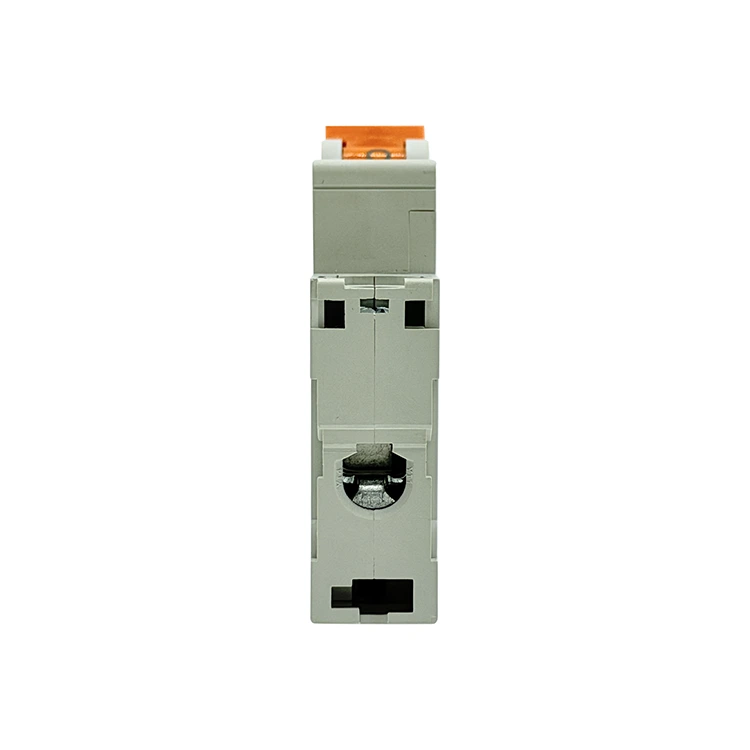

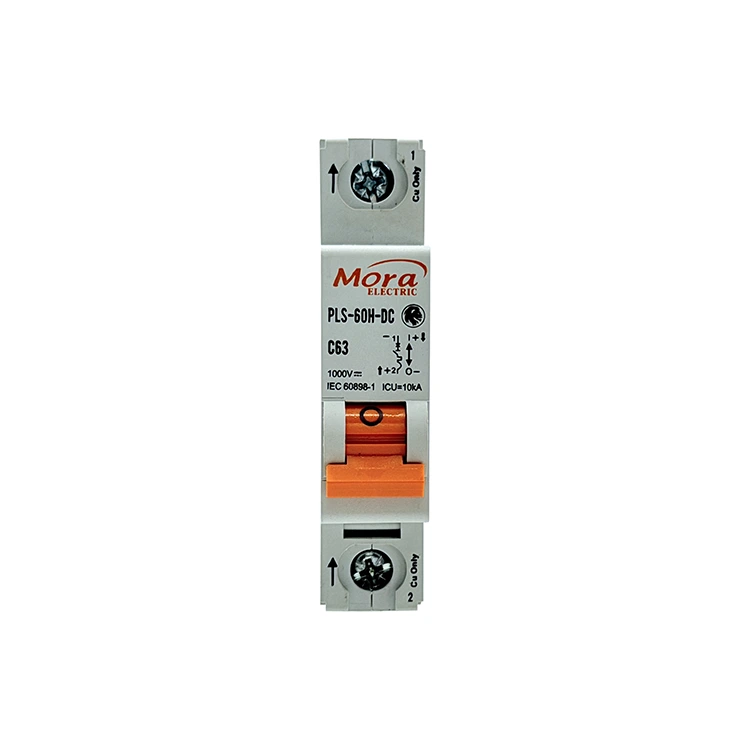

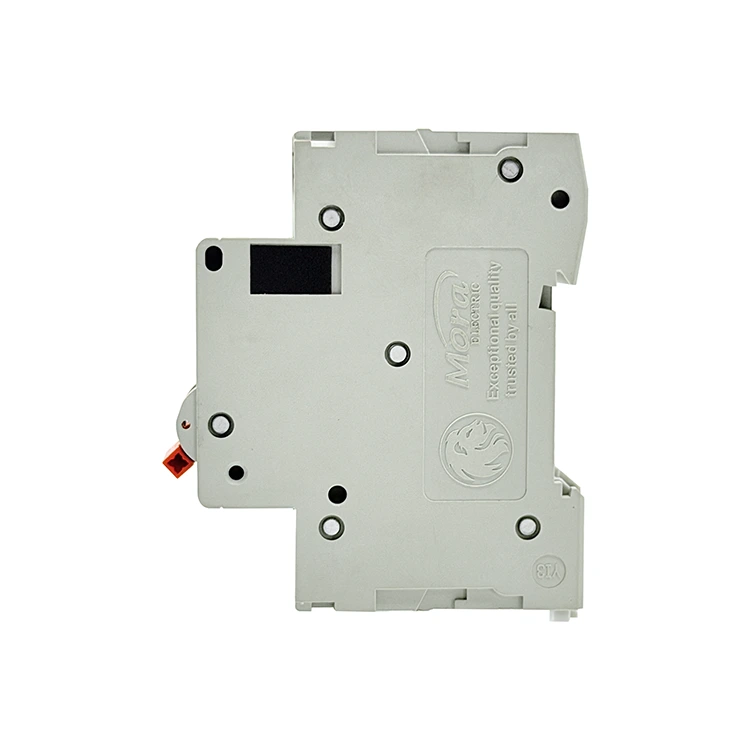

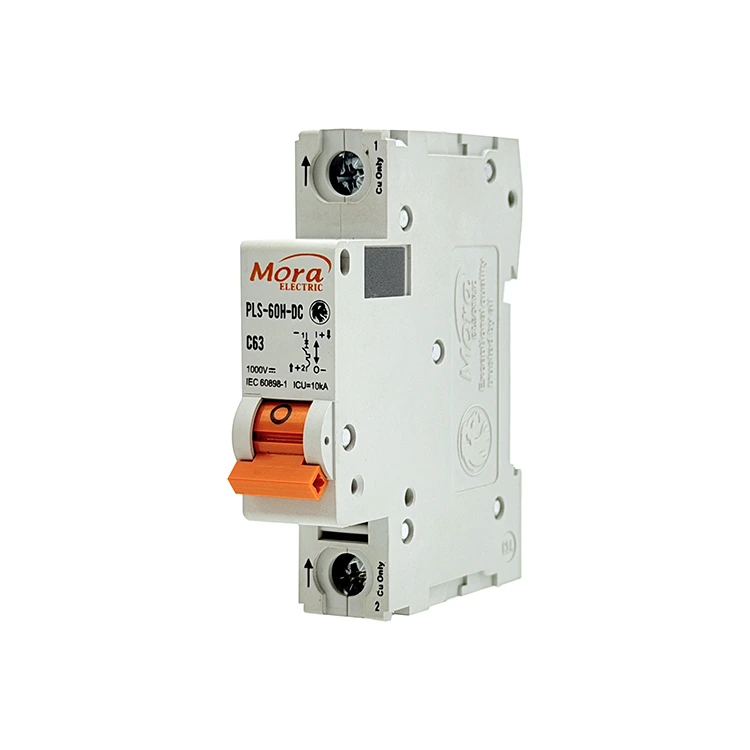

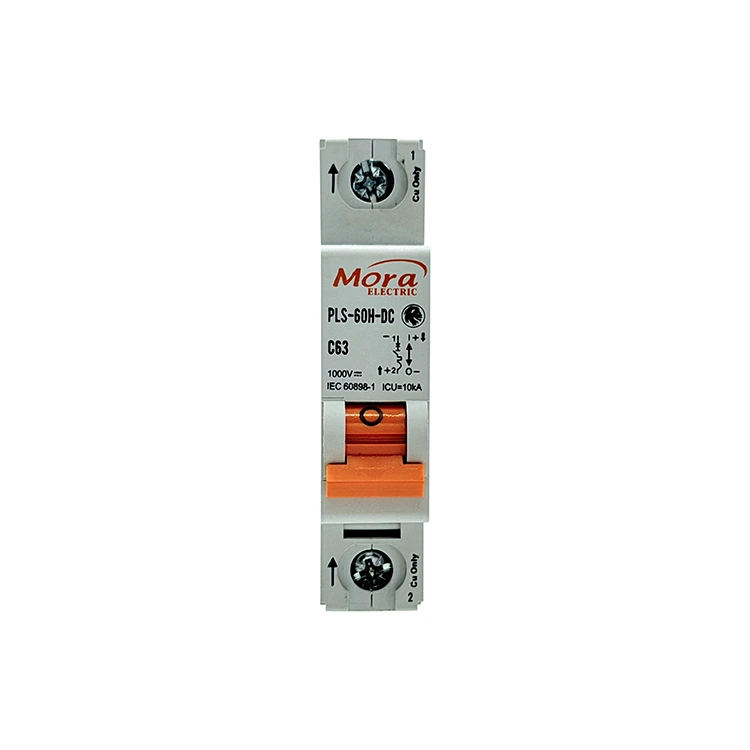

C65 1 полюсний автоматичний вимикач постійного струму

PUGAO (бренд: Mora) працює як спеціалізована фабрика з виробництва 1-полюсних вимикачів постійного струму C65 у Китаї, постачаючи потужні однополюсні вимикачі, розроблені спеціально для додатків постійного струму; наш термомагнітний вимикач 1P оснащений системою гасіння дуги з постійним магнітом для усунення спалювання контактів у сонячних ланцюгах і телекомунікаційних мережах.

Технічне визначення та практичне застосування

1-полюсний автоматичний вимикач постійного струму C65 — це механічний вимикач, призначений для захисту однофазних електричних петель постійного струму. На відміну від ліній змінного струму (AC), петля постійного струму не має природної точки перетину нуля. Коли контакти розмикаються під навантаженням, результуюча електрична дуга є безперервною та дуже стабільною.

Наш однополюсний вимикач ізолює позитивну рейку ланцюга постійного струму, використовуючи цілеспрямовану механічну силу та магнітне прискорення, щоб розірвати несправності, перш ніж вони спричинять термічне пошкодження всієї системи.

Сонячні фотоелектричні системи

У житлових і комерційних сонячних батареях окремі ланцюги панелей видають постійну напругу постійного струму. Цей автоматичний вимикач встановлюється в суматорних коробках на вихідному рівні (від 12 В до 250 В постійного струму). Він ізолює окремі струни, запобігаючи розповсюдженню замикань зворотного струму або коротких замикань по всій сонячній батареї.

Телекомунікаційні центри обробки даних і системи ДБЖ

Сучасне комунікаційне обладнання працює від систем резервного живлення від 48 В до 110 В постійного струму. 1-полюсний автоматичний вимикач постійного струму C65 забезпечує цілеспрямований захист для окремих стійок обладнання, ізолюючи локальні несправності компонентів без переривання живлення суміжних мережевих систем.

Промислова автоматизація

Локалізовані промислові контури керування постійним струмом, системи транспортування матеріалів і внутрішні схеми керування батареями електромобілів використовують однополюсні вимикачі для встановлення чітких, безпечно ізольованих зон живлення між зарядними модулями та основним акумулятором.

Технічні характеристики

Наступна матриця описує стандартизовані робочі межі та склади матеріалів, перевірені на наших стендах контролю якості:

Основні технічні переваги

1. 5-мілісекундне гасіння магнітної дуги

Дуги постійного струму можуть зруйнувати мідні контакти протягом частки секунди, якщо їх не контролювати. Щоб вирішити цю проблему, наш однополюсний автоматичний вимикач постійного струму C65 містить два внутрішніх постійних магніти. Коли виникає несправність і контакти роз'єднуються, магнітне поле відштовхує дугу від контактних поверхонь і направляє її в сталеву охолоджуючу решітку з 9 пластин. Сітка розколюється, охолоджується і гасить дугу протягом 5 мілісекунд, мінімізуючи знос контактних поверхонь.

2. Високоточний біметалічний контроль перевантаження

Постійні перевантаження поступово погіршують ізоляцію проводів, створюючи серйозну пожежну небезпеку. PUGAO (Mora) використовує калібровані біметалічні смуги, що складаються з двох скріплених металів з різною швидкістю теплового розширення. Постійний надлишковий струм нагріває стрічку, змушуючи її передбачувано згинатися та спрацьовувати важіль відключення. Ця механічна установка запобігає помилковим відключенням, спричиненим короткочасними стрибками запуску, одночасно забезпечуючи надійну ізоляцію під час справжніх перевантажень.

3. Автоматизоване точкове зварювання

Внутрішня збірка вручну може призвести до змінного опору з’єднання та непослідовних точок спрацьовування. На нашому виробництві використовується автоматизована складальна лінія, оснащена автоматичними установками точкового зварювання. Завдяки фіксації внутрішніх мідних шунтів і механізмів відключення в точних положеннях ми забезпечуємо рівномірний внутрішній опір на всіх виробничих циклах, запобігаючи локальному перегріву всередині розподільних шаф.

Монтаж на місцях

1. Ізолюйте джерело живлення:Налаштування безпеки. Розімкніть первинний вимикач геліосистеми або блок запобіжників ізоляції батареї. Використовуйте відкалібрований цифровий мультиметр, щоб переконатися, що на вхідній лінії є 0 В, перш ніж монтувати апаратне забезпечення 1-полюсного автоматичного вимикача постійного струму C65.

2. Закріпіть на DIN-рейці:Збірка корпусу. Закріпіть основу рубильника на стандартній DIN-рейці 35 мм. Переконайтеся, що верхній і нижній пружинні фіксатори надійно зафіксовані в положенні, запобігаючи переміщенню під час роботи перекидної ручки.

3. Вирівняйте індикатори полярності:Критичний крок. Вимикачі постійного струму спрямовані. Знайдіть індикатори (+) і (-), вибиті поруч із портами терміналу. Позитивний вхідний дріт живлення повинен входити в призначену позитивну вхідну клему. Перевертання цієї проводки запобігає втягуванню електричної дуги внутрішніми магнітами в охолоджуючу решітку.

4. Клеми провідника крутного моменту:Остаточна перевірка. Чисто вставте зачищені мідні провідники в клеми тунелю. Використовуйте відкалібровану динамометричну викрутку, щоб затягнути гвинти клем з моментом 2,0–2,5 Нм. Послаблені з’єднання спричиняють локальне нагрівання та передчасне теплове відключення.

Технічні та інженерні поширені запитання

Чому цей однополюсний вимикач постійного струму не можна використовувати в стандартній лінії розподілу змінного струму?

Внутрішня система дугогасіння базується на спрямованих постійних магнітах. У системі змінного струму напрямок постійно змінюється 50 або 60 разів на секунду. Цей змінний струм змушує дугу назовні до пластикового корпусу, а не всередину сталевої охолоджувальної решітки, що спричиняє катастрофічну поломку оболонки.

Що спричиняє деформацію або плавлення вимикача постійного струму, якщо полярність електропроводки випадково перевернута під час встановлення на місці?

Коли полярність змінена, внутрішнє магнітне поле відштовхує електричну дугу від охолоджувальної сітки та утримує її безпосередньо над контактами зі срібного сплаву. Захоплена дуга створює локалізовані температури, що перевищують 1000°C, плавлячи внутрішні механізми та полімерний корпус PA66, замість того, щоб безпечно загасити його.

Як робоча температура навколишнього середовища всередині герметичної комбайнерної коробки змінює поріг теплового спрацьовування?

Наші біметалічні стрічки відкалібровані для базової температури навколишнього середовища 30°C. Якщо внутрішня частина герметичної розподільчої коробки досягає 50°C під дією прямого сонячного світла, біметалева стрічка всередині 1-полюсного автоматичного вимикача постійного струму C65 попередньо нагрівається, змушуючи його спрацьовувати приблизно на 85-90% від номінального струму. Для високотемпературних середовищ ми рекомендуємо зменшити навантаження або збільшити параметр вибору.
