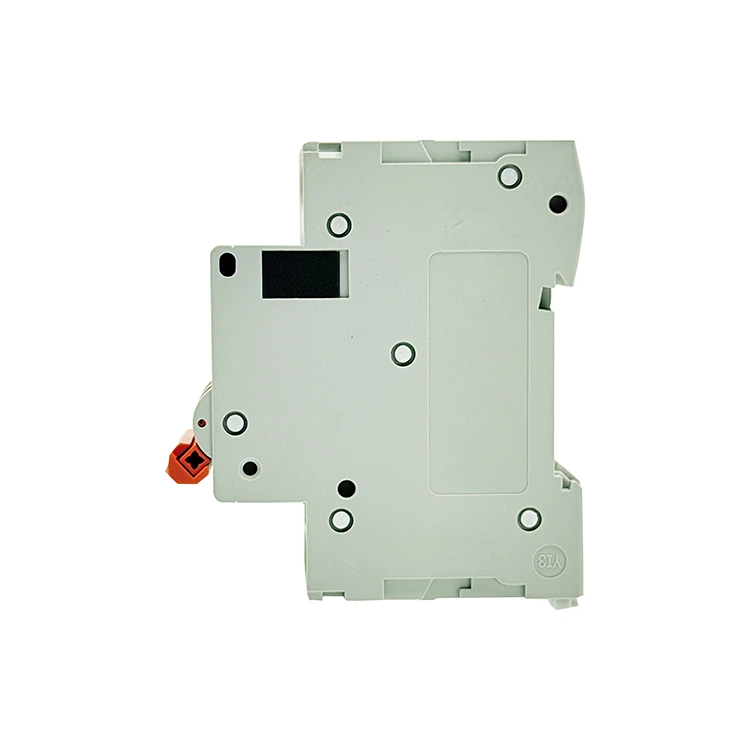

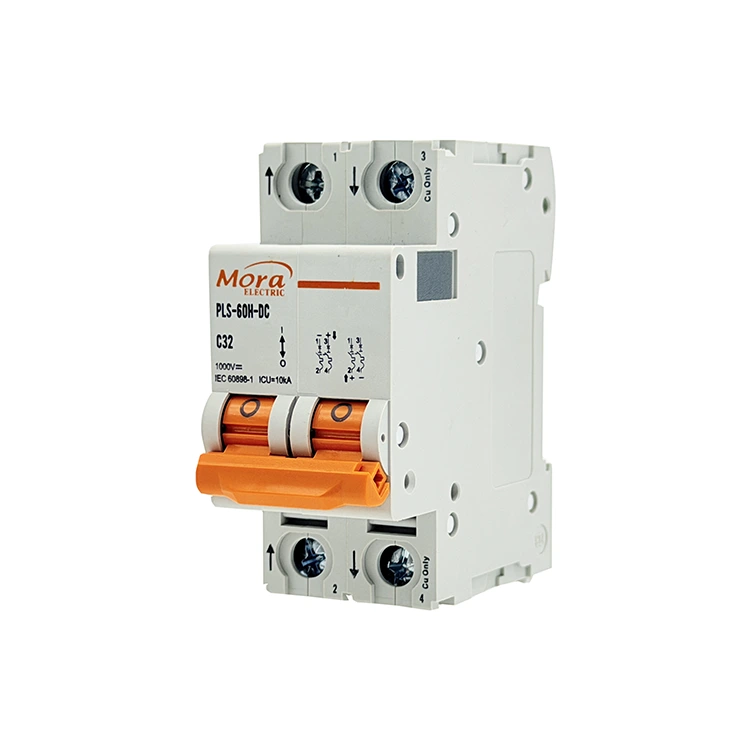

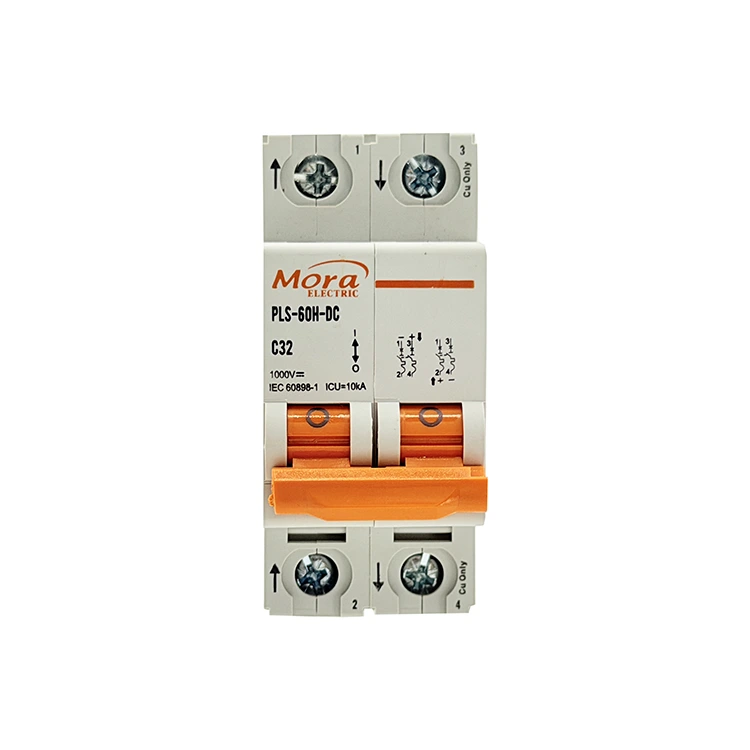

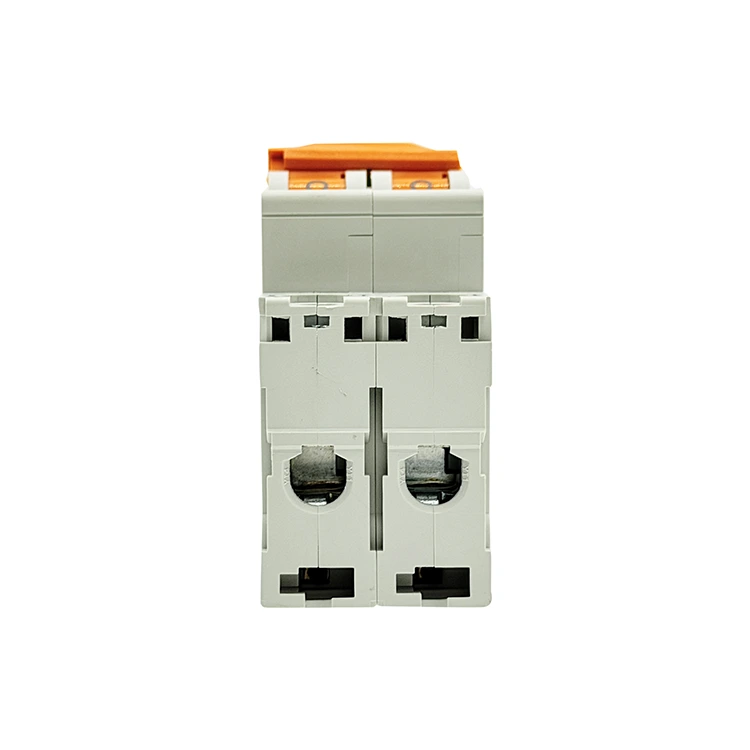

C65 2-полюсний автоматичний вимикач постійного струму

Будучи надійним виробником 2-полюсних вимикачів постійного струму C65, розташованим у Китаї, PUGAO (Mora) виробляє багатополюсні вимикачі низької напруги, призначені для одночасного розриву як позитивних, так і негативних ліній; цей 2P термомагнітний вимикач покладається на автоматизоване точкове зварювання та подвійні дугові магнітні камери високої місткості для виконання вимогливих телекомунікаційних і фотоелектричних вимог.

Технічне визначення

2-полюсний автоматичний вимикач постійного струму C65 — це інтегрований електромеханічний пристрій безпеки, створений для керування та відключення петель постійного струму (DC) високої напруги до 500 В. У той час як однополюсні альтернативи переривають лише одну сторону лінії, 2-полюсна конфігурація обробляє як позитивний, так і негативний провідники одночасно. Це двоканальне переривання забезпечує повну гальванічну ізоляцію та має вирішальне значення для незаземлених плаваючих мереж.

Наш мініатюрний автоматичний вимикач 2P з’єднує два незалежні полюси за допомогою внутрішнього механізму загального відключення. Якщо будь-який полюс виявляє несправність, обидві лінії миттєво розмикаються, запобігаючи зворотній подачі напруги через решту провідника.

Плаваючі сонячні фотоелектричні батареї 500 В

У сонячних батареях, де напруга системи підвищується для максимізації ефективності інвертора, заземлення негативної лінії часто є недоцільним. 2-полюсний автоматичний вимикач постійного струму C65 підключається до позитивного та негативного виходів фотоелектричної мережі. Завдяки ізоляції обох полярностей він повністю усуває небезпеку ураження електричним струмом від потенціалу до землі під час циклів денного технічного обслуговування.

Акумуляторні системи зберігання енергії високої ємності

Промислові акумуляторні батареї та конфігурації автономних сонячних накопичувачів часто працюють від установок від 120 В до 400 В постійного струму. Однополюсний пристрій не може безпечно усунути подвійне замикання на землю в цих колах. Впровадження цієї 2-полюсної системи гарантує, що коротке замикання в будь-якій точці корпусу батареї призведе до чистого повного відключення.

Інфраструктури швидкої зарядки електромобілів

Комерційні станції швидкої зарядки використовують шляхи постійного струму високої напруги для передачі енергії в автомобільні акумулятори. Цей автоматичний вимикач діє як контрольно-пропускний пункт локальної ізоляції між підсхемою внутрішнього випрямляча та первинним розподільним шнуром, даючи технікам з обслуговування механічний метод одночасного відключення всіх ліній живлення.

Технічні характеристики

Перелічені нижче межі продуктивності та сировина перевіряються за допомогою автоматизованих випробувальних верстатів на нашому виробництві:

Технічні переваги 2-полюсного автоматичного вимикача постійного струму C65

1. Двополюсне синхронне сполучення

Коли коротке замикання високої напруги відбувається на одній рейці, асиметричний стрибок напруги може пошкодити ваші інвертори або сервери даних. Наш двополюсний автоматичний вимикач постійного струму C65 має внутрішню механічну розчіплювальну планку, що з’єднує обидва внутрішні полюси. Навіть якщо коротке замикання відбувається виключно на позитивній рейці, внутрішній зв’язок механічно змушує обидва полюси розмикатися протягом 5 мілісекунд, усуваючи потенційні вектори небезпеки з усього підланцюга.

2. Послідовне гасіння дуги на постійних магнітах

Вищі напруги постійного струму створюють довшу та інтенсивнішу електричну дугу, коли контакти роз’єднуються. Щоб протистояти цьому, наш 2P вимикач направляє шлях струму через дві різні дугові камери послідовно. Кожна камера містить вбудовані постійні магніти, які за допомогою електромагнітної сили розтягують дугу та штовхають її в дві окремі сталеві охолоджувальні решітки з 9 пластин. Ця двокамерна конструкція розділяє напругу дуги, гасить енергію 500 В постійного струму швидше, ніж однополюсна схема.

3. Автоматизоване виробництво та послідовне калібрування

Варіації внутрішньої збірки можуть спричинити відставання одного полюса від іншого під час події відключення, створюючи тимчасові дисбаланси лінії. PUGAO (Mora) усуває цю людську змінну, використовуючи повністю автоматизовану виробничу лінію для наших мініатюрних автоматичних вимикачів. Штампуванням, точковим зварюванням і розміщенням внутрішніх компонентів керує автоматизоване обладнання, що забезпечує ідентичний внутрішній опір і синхронний механічний час на обох полюсах.

Загальні рішення для діагностики

• Автоматичний вимикач спрацьовує негайно після перемикання в положення «УВІМК.». Основна причина: існує безпосереднє коротке замикання між позитивним і негативним розподільними проводами, розташованими нижче, або виникла помилка заземлення в незаземленій системі. Рішення: ізолюйте вимикач. Використовуйте тестер опору ізоляції (мегомметр) на нижньому джгуті проводів, щоб знайти закорочені провідники або зламану ізоляційну оболонку. Переконайтеся, що загальний безперервний струм не перевищує номінального значення.

• На одному термінальному порту з’являється локальне плавлення або підгоряння Основна причина: гвинт клеми не був затягнутий до рекомендованого крутного моменту під час встановлення, або невідповідні розміри дроту призвели до того, що мідні жили послабилися. Рішення: відріжте всі обвуглені або окислені кінці кабелю. Знову зачистіть ізоляцію, повністю вставте чисту жилу дроту в клемний затискач тунельного типу та за допомогою каліброваного інструменту закрутіть гвинт із моментом 2,5 Нм.

Технічні запитання

Чому система 500 В постійного струму повинна використовувати 2-полюсний вимикач, а не з’єднувати два однополюсні вимикачі поруч?

Незалежні однополюсні вимикачі не мають внутрішнього механічного з’єднання. Якщо виникає несправність, один вимикач може розімкнутися за частки мілісекунди раніше іншого, або один може не спрацювати повністю. Це залишає протилежну рейку повністю під напругою та подає зворотну напругу в систему, створюючи небезпеку для обслуговуючого персоналу та спричиняючи пошкодження обладнання.

Що відбувається всередині подвійних дугових камер, якщо вхідні позитивна та негативна лінії перехресні?

Перехресне підключення змінює напрямок струму через внутрішні компоненти. Коли контакти розриваються, внутрішні постійні магніти тягнуть електричну дугу вниз до механічних механізмів фіксації, а не штовхають її вгору в сталеві решітки охолодження. Захоплена дуга швидко розплавить внутрішні компоненти та зовнішній корпус PA66.

Як висока температура навколишнього середовища в зовнішніх корпусах сонячних суматорів впливає на продуктивність цього 2-полюсного пристрою?

Наші біметалічні елементи теплового перевантаження відкалібровані відповідно до стандартної базової температури 30°C. Якщо погана вентиляція коробки в поєднанні з нагріванням навколишнього середовища підвищує внутрішні температури до 55°C, внутрішні елементи всередині 2-полюсного автоматичного вимикача постійного струму C65 розширюються раніше запланованого. Це зміщує поріг ефективного термічного відключення приблизно до 83% від номінального значення, зазначеного на заводській табличці, що вимагає або активної вентиляції, або зниження цільового навантаження.
