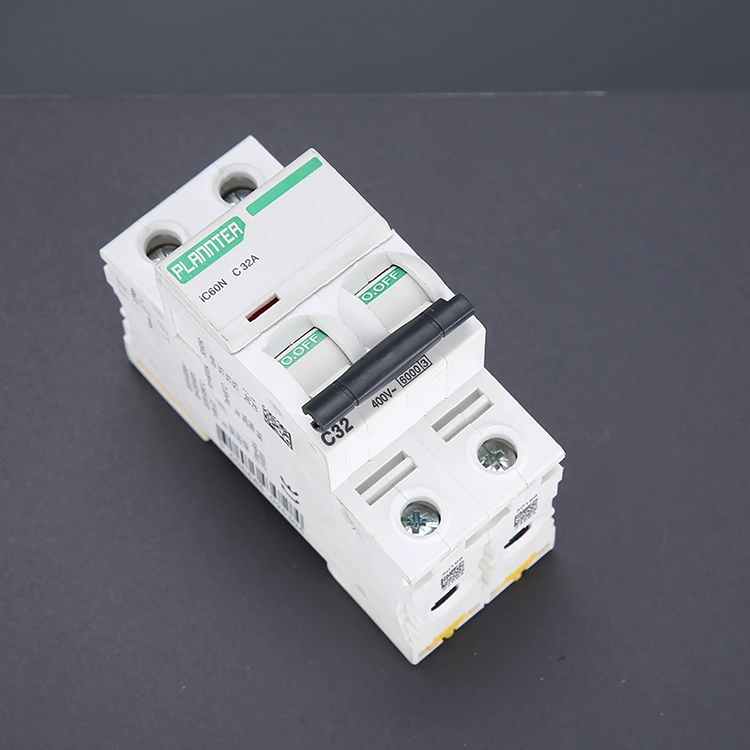

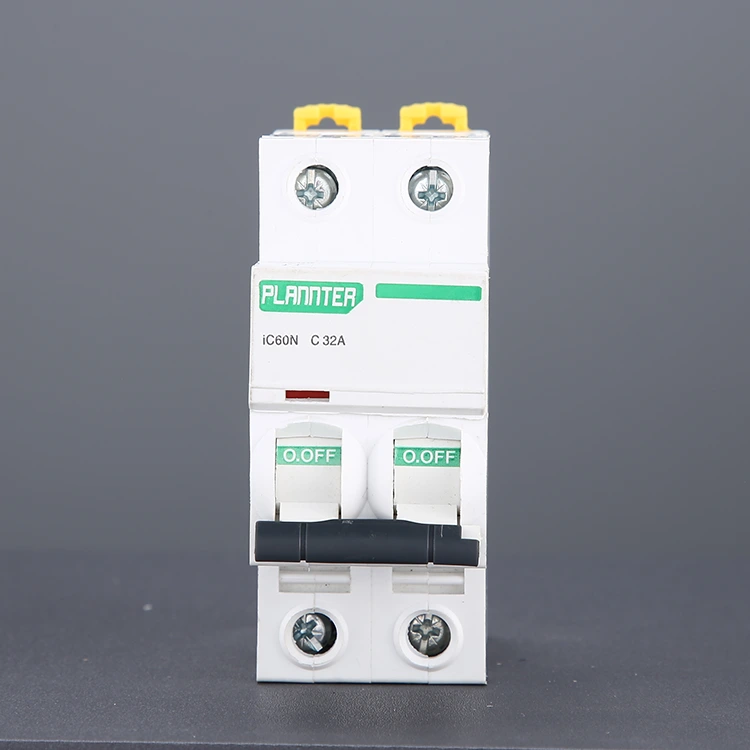

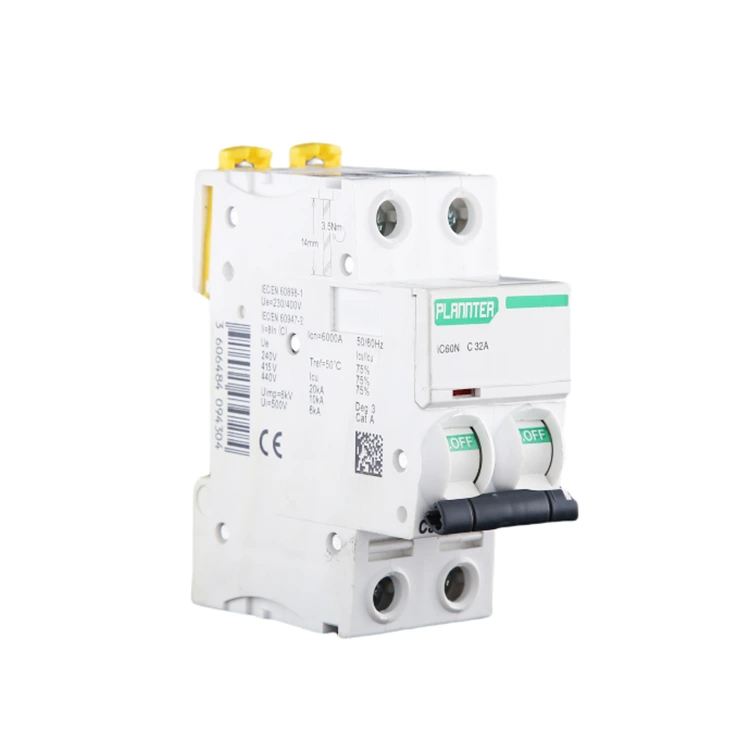

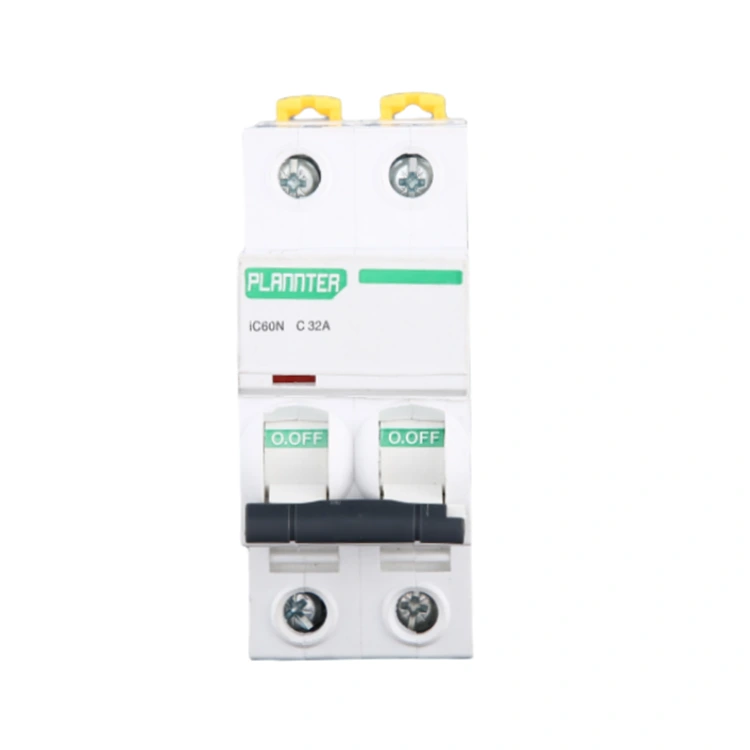

Мініатюрний автоматичний вимикач на DIN-рейку

На відміну від однополюсного автоматичного вимикача (1P), який від’єднує лише протипожежний дріт, 2-полюсний мініатюрний автоматичний вимикач, що монтується на DIN-рейку, синхронно від’єднує протипожежний та нульовий дріт під час спрацьовування, уникаючи ризику ураження електричним струмом через електризацію нульового дроту, що є вищим коефіцієнтом безпеки. Таким чином, він особливо підходить для застосувань, які вимагають повного захисту від збою живлення, таких як побутові кондиціонери, водонагрівачі, розподільні головні вимикачі, малоенергетичне обладнання тощо.

Чому дизайн DIN-рейки є галузевим стандартом?

1. Модульність і гнучкість

Подібно до будівництва з блоків, ви можете монтувати кілька автоматичних вимикачів, пристроїв захисного відключення, контакторів або реле пліч-о-пліч на рейку.

Якщо ланцюг потребує додаткової гілки, вам просто потрібно вставити новий вимикач у вільне місце на рейці — без необхідності замінювати весь розподільний щит.

2. Виняткова ефективність встановлення

Для електриків установка мініатюрного автоматичного вимикача на DIN-рейку займає лічені секунди. Порівняно з традиційними способами кріплення шурупами час встановлення скорочується більш ніж на 80%.

3. Стандартизація та взаємозамінність

Завдяки дотриманню стандарту IEC 60898 автоматичні вимикачі PUGAO за розмірами повністю сумісні з такими брендами, як ABB, Schneider Electric і Siemens. Якщо вам потрібно замінити існуюче обладнання, наші продукти служать прямою заміною.

4. Розсіювання тепла та технічне обслуговування

Монтаж на рейці підвішує автоматичні вимикачі, створюючи за ними зазор для циркуляції повітря, що сприяє ефективному розсіюванню тепла.

Для технічного обслуговування вам потрібно просто зняти конкретний пристрій з рейки, усуваючи необхідність демонтажу всього корпусу шафи.

Монтаж на DIN-рейку проти фіксованого монтажу: у чому різниця?

Сценарії вибору монтажу на рейку: Монтаж на рейку є кращим вибором для понад 90% застосувань автоматичних вимикачів.

● Стандартні розподільні коробки або шафи

● Ситуації, що вимагають пакетного встановлення (інженерні проекти)

● Випадки, коли в майбутньому може знадобитися технічне обслуговування або розширення

● Житлові, комерційні та більшість промислових систем розподілу електроенергії

функція

Захист від перевантаження: Коли струм навантаження перевищує номінальне значення протягом тривалого часу, біметал всередині MCB згинається під впливом тепла, запускаючи механічний механізм, який спрацьовує та відключає ланцюг, запобігаючи перегріванню лінії та спричиненню пожежі.

Захист від короткого замикання: Коли в лінії відбувається коротке замикання та миттєво зростає струм, електромагнітний ударник швидко створює сильну магнітну силу та штовхає механізм з’єднання, щоб роз’єднати контакти, реалізуючи відключення за мілісекунди.

Повна ізоляція: Під час технічного обслуговування або капітального ремонту ручне керування автоматичним вимикачем може одночасно від’єднати лінію вогню та нульову лінію, гарантуючи, що обладнання не буде електрифіковано та гарантуватиме безпеку операторів.

Подвійний моніторинг: Цей мініатюрний автоматичний вимикач, що монтується на DIN-рейку, може відстежувати поточний стан лінії вогню та нульової лінії в режимі реального часу та негайно виконувати дії захисту, як тільки в будь-якій лінії виникає будь-яка несправність.

Як правильно встановити автоматичний вимикач на DIN-рейку?

У комплект поставки продукту PUGAO надає вичерпний посібник із встановлення та обслуговування; Якщо у вас виникнуть проблеми, зв’яжіться з нашою командою післяпродажної технічної підтримки. Оскільки конструкція DIN-рейки спрощує процес встановлення, ми також можемо запропонувати рекомендації на основі стандартних практик встановлення.

Крок 1: Від’єднайте джерело живлення

Перед виконанням будь-яких операцій необхідно обов'язково відключити основне живлення розподільної коробки. Використовуйте мультиметр або тестер напруги, щоб перевірити вхідні клеми; приступайте до роботи лише після того, як переконаєтеся, що напруга відсутня. Ми рекомендуємо носити ізольовані рукавички та захисні окуляри.

Крок 2: перевірте середовище встановлення

Переконайтеся, що стандартна DIN-рейка 35 мм встановлена ​​в розподільній коробці. Переконайтеся, що є достатній зазор для полегшення розсіювання тепла та майбутнього технічного обслуговування, і переконайтеся, що рейка надійно закріплена без будь-яких ослаблень.

Крок 3: Встановіть автоматичний вимикач на рейку

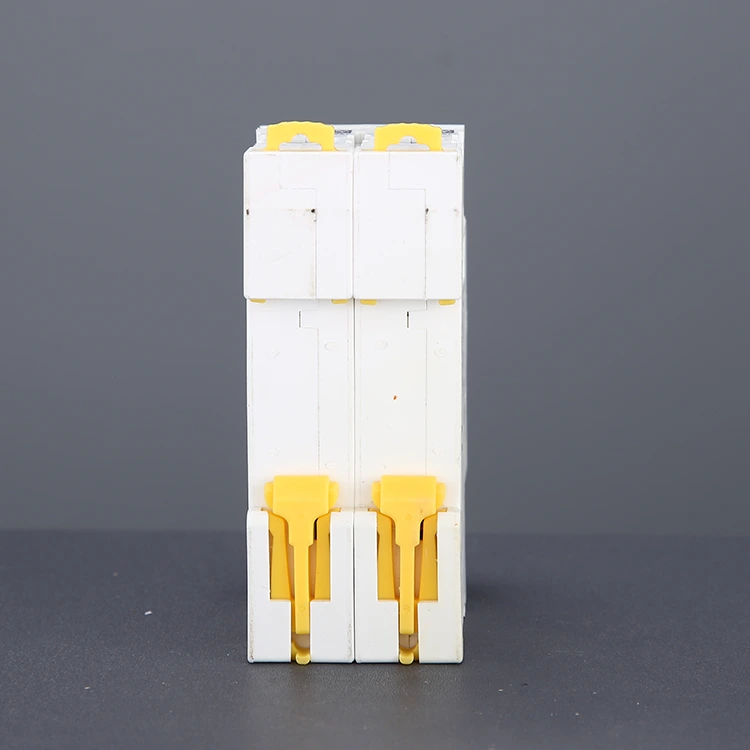

Вирівняйте верхній затискач автоматичного вимикача з DIN-рейкою, потім натисніть вниз, доки нижній затискач автоматично не зафіксується на місці. Пристрій має бути надійно закріпленим і без будь-яких хитань.

Модульна конструкція дозволяє встановлювати пліч-о-пліч кілька автоматичних вимикачів.

Крок 4: Підключіть лінії живлення та навантаження

Стандартна конфігурація проводки передбачає підключення входу живлення до верхніх клем, а вихід навантаження – до нижніх клем. Використовуйте дроти, які відповідають зазначеним параметрам струму (наприклад, для вимикача на 32 А рекомендований переріз дроту ≥4 мм²). Міцно затягніть гвинти клем, щоб запобігти ослабленню з’єднань або перегріву.

Крок 5. Перевірте стан електропроводки та встановлення

Переконайтеся, що всі дроти надійно з’єднані та немає оголених проводів. Перевірте полярність і послідовність фаз — це особливо важливо для трифазних систем. Переконайтеся, що перемикач автоматичного вимикача знаходиться в положенні «ВИМК.» (відключено).

Крок 6: Перевірка під час увімкнення

Після відновлення основного джерела живлення переведіть автоматичний вимикач у положення «УВІМК.», щоб перевірити правильність його роботи. Перевірте, чи немає ненормальних шумів, ознак перегріву чи несподіваного відключення.

FAQ

1. Ви торгова компанія чи виробник?

Ми є професійною фабрикою з 10-річним досвідом виробництва мініатюрних автоматичних вимикачів, що кріпляться на DIN-рейку.

2. Чи приймаєте ви індивідуальне обслуговування?

Ми надаємо послуги OEM/ODM, ми можемо надрукувати логотип вашого бренду на продуктах. Професійна технічна команда та команда котирувань може надати задовільні рішення відповідно до ваших креслень і вимог до параметрів.
