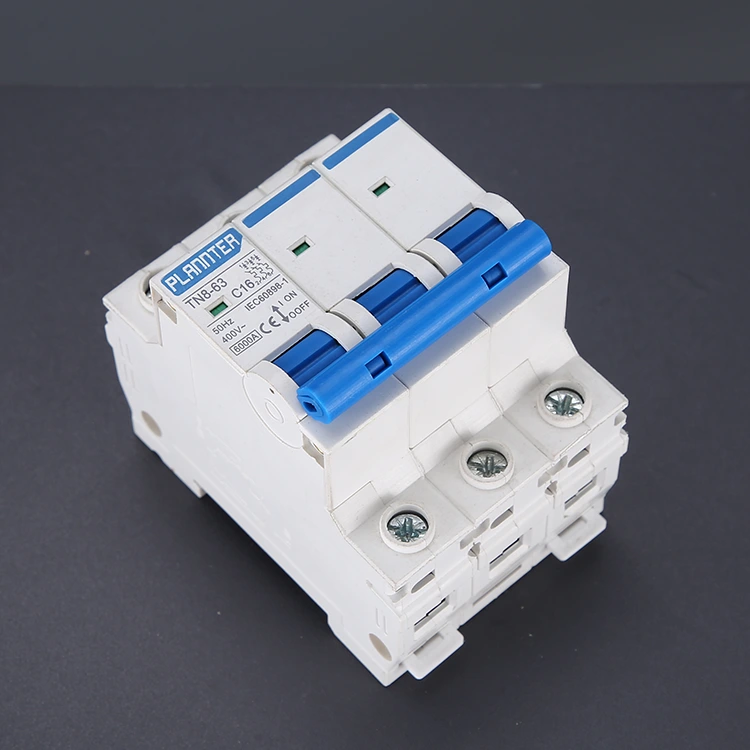

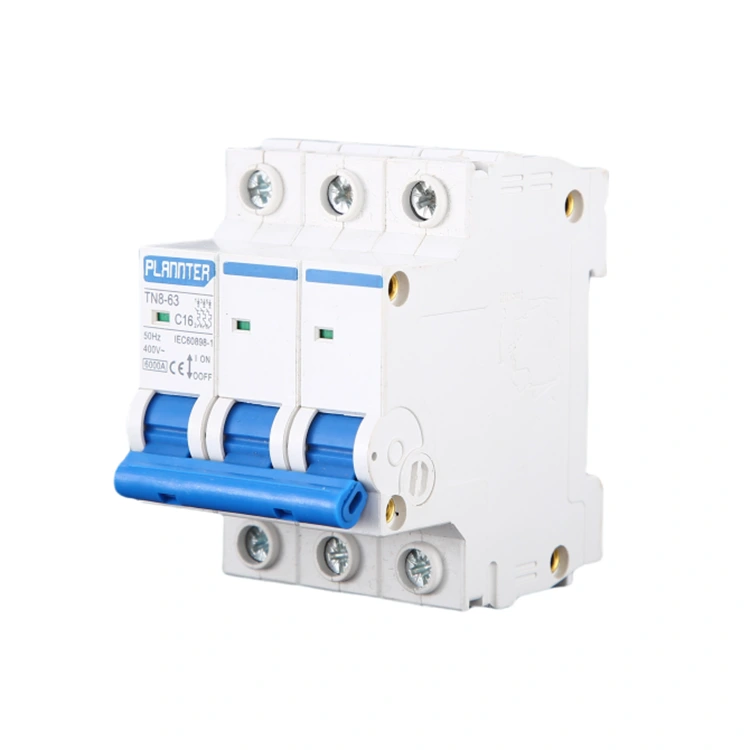

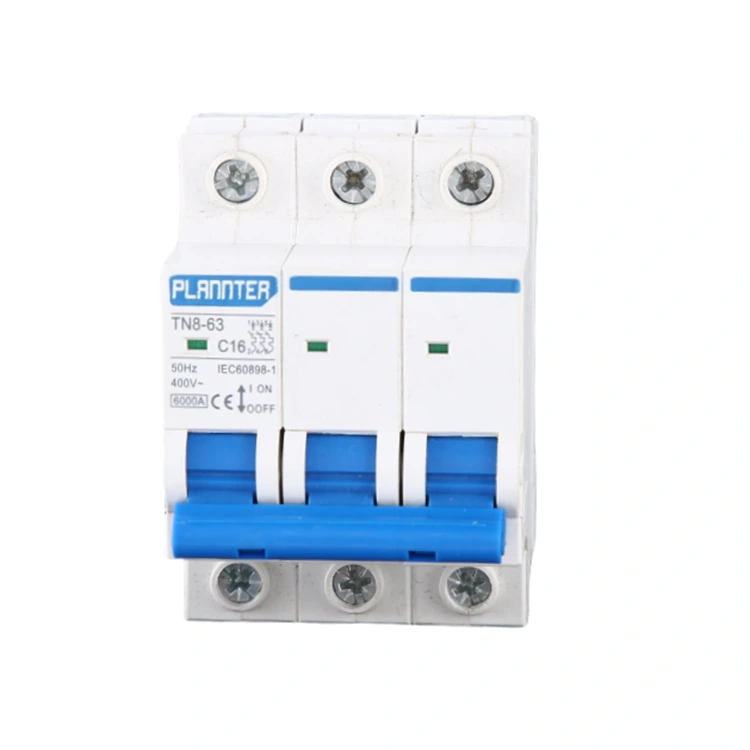

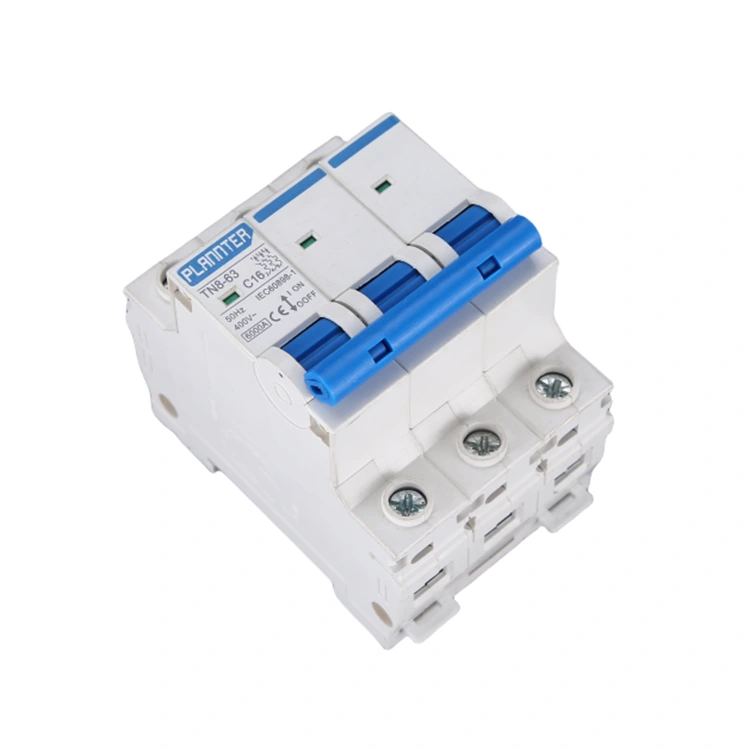

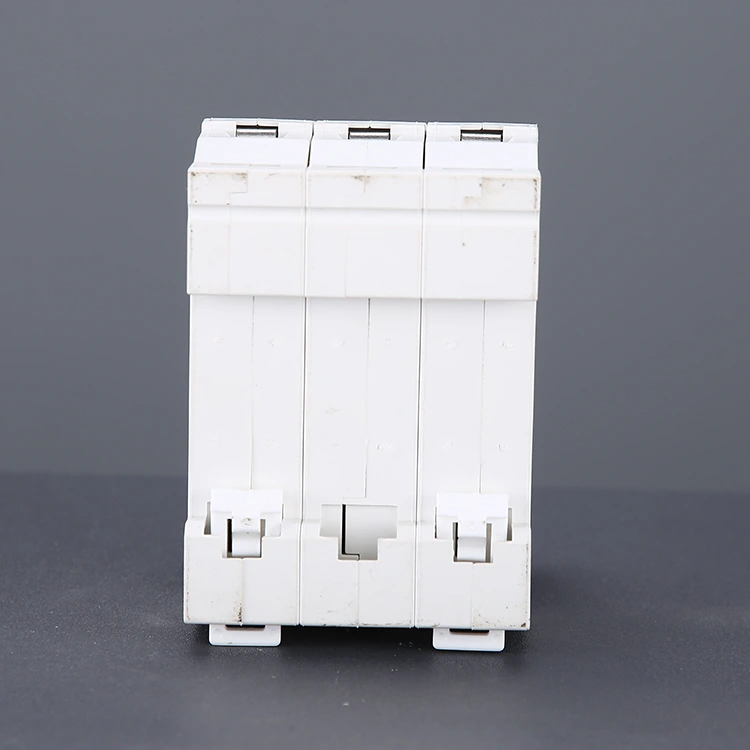

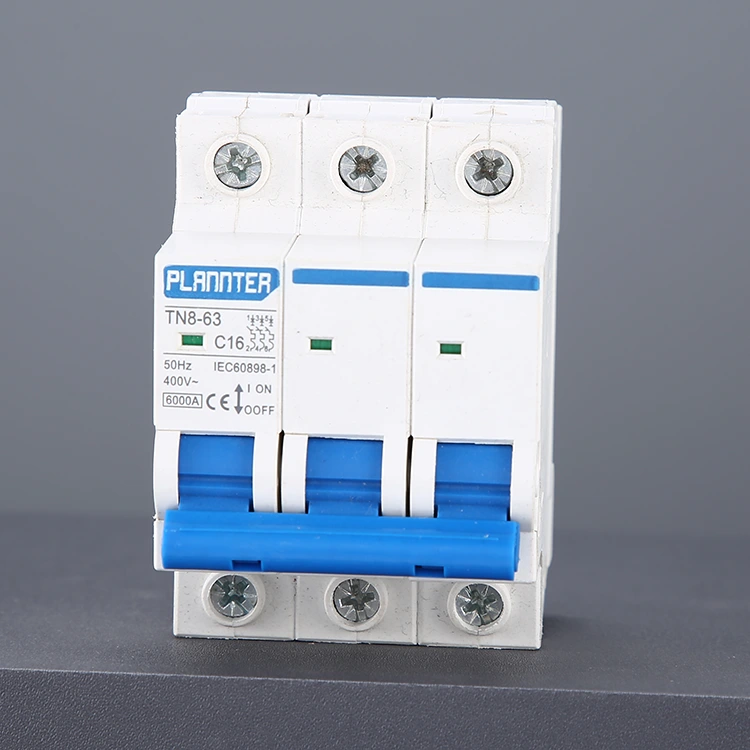

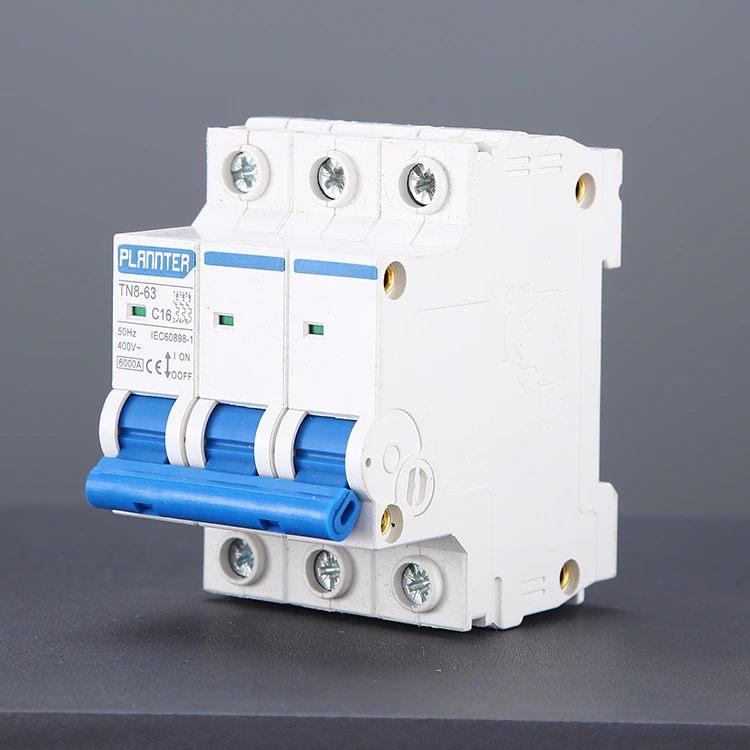

3-полюсний мідний мініатюрний автоматичний вимикач

3-полюсні мідні автоматичні вимикачі PUGAO (Plannter Electric) мають гарний і простий дизайн із плавними лініями та виготовлені з високоякісних матеріалів корпусу з хорошою вогнестійкістю. Крім того, компактний розмір і невеликий об'єм дозволяють легко встановлювати його в різні розподільні коробки та шафи управління, економлячи простір.

До ключових компонентів відносяться контакти, пристрій для гасіння дуги, механізм розблокування і так далі. Контакти виготовлені з високоякісної міді, яка має хорошу провідність і зносостійкість, знижує контактний опір і знижує втрати тепла. Ми використовуємо передові технології гасіння дуги, такі як решітки для гасіння дуги та щитки для гасіння дуги, які можуть швидко загасити дугу, коли автоматичний вимикач розриває ланцюг, запобігаючи пошкодженню дуги обладнання. Механізм розблокування є ключовим для реалізації функції автоматичного захисту MCB, коли ланцюг перевантажений, коротке замикання та інші несправності, механізм розблокування можна швидко спрацювати, щоб спрацювати автоматичний вимикач і відключити ланцюг, щоб захистити безпеку електричного обладнання та персоналу.

Чому мідь важлива для автоматичних вимикачів 3P?

У багатьох сферах застосування автоматичні вимикачі 3P призначені для живлення електродвигунів або великого промислового обладнання, що включає великі струмові навантаження та тривалі періоди роботи. Якщо з метою зниження витрат використовувати такі матеріали, як обміднений алюміній або навіть обміднене залізо, для внутрішніх провідних компонентів, продуктивність буде погіршена; зокрема, пристрій буде позбавлений явних переваг, які пропонує повністю мідна конструкція:

1. Надзвичайно низьке підвищення температури

Питомий електричний опір міді значно нижчий, ніж у алюмінію або заліза. Під час проведення сильних струмів, таких як 32 А чи 63 А, провідні компоненти з чистої міді виділяють значно менше тепла. Це гарантує, що автоматичний вимикач не постраждає від неприємного спрацьовування, спричиненого внутрішнім перегріванням, а також його корпус не стане крихким або передчасно деформується через тривалий вплив високих температур.

2. Чудова стійкість до короткого замикання

Мідь має високу механічну міцність і термічну стабільність. У разі короткого замикання, що створює струми замикання 6 кА або 10 кА, величезні електромагнітні сили та екстремальне нагрівання електричної дуги не призведуть до деформації чи плавлення провідних шин, таким чином гарантуючи, що вимикач зможе безпечно та ефективно перервати струм замикання.

3. Чудова продуктивність проводки

Наконечники мідної проводки демонструють чудову спорідненість із кабелями (які зазвичай також виготовлені з мідного дроту), що призводить до меншого контактного опору. Крім того, мідь має високу стійкість до окислення, що запобігає перегріву та обвуглюванню в місцях підключення проводів.

Основні параметри

Номінальна напруга: Номінальна напруга становить 400 В змінного струму, яка може стабільно працювати без аварій під напругою 400 В змінного струму та підходить для використання в системах розподілу електроенергії низької напруги, таких як промислові підприємства, комерційні будівлі, житлові будинки та інші місця.

Теплі поради: при виборі автоматичних вимикачів номінальна напруга повинна відповідати фактичній напрузі кола, інакше це може призвести до того, що автоматичний вимикач не зможе працювати належним чином, і навіть спричинити нещасні випадки.

Номінальний струм: Номінальний струм коливається від 6A до 63A, що може задовольнити потреби різних струмів навантаження.

Відключаюча здатність при короткому замиканні: 3-полюсний мідний мініатюрний автоматичний вимикач моделі T8-3P Pugao підтримує вимикальну здатність короткого замикання до 6 кА. Він має сильну вимикальну здатність при короткому замиканні, яка може швидко відключити струм у разі несправності короткого замикання та ефективно захищає безпеку електричного обладнання та всієї системи живлення.

Наші виробничі стандарти

Як безпосередній виробник, PUGAO (Plannter Electric) прагне використовувати компоненти з високоякісної міді у всіх наших 3-полюсних автоматичних вимикачах із високими специфікаціями. Ви можете з повною впевненістю продовжити закупівлю оптом або зв’язатися з нами безпосередньо, щоб узгодити конкретні налаштування відповідно до вимог вашого проекту.

Повністю автоматизована технологія точкового зварювання: Ми використовуємо повністю автоматизоване обладнання для виконання високоточного зварювання мідних контактів до шин, гарантуючи, що електричний опір у точках з’єднання практично дорівнює нулю.

Електролітична мідь класу Т2: Ми вибираємо виключно електролітичну мідь високого ступеня чистоти, суворо відмовляючись від використання будь-якої переробленої або нечистої міді, тим самим гарантуючи — безпосередньо від джерела — що наші продукти досягають справжньої відключаючої здатності 6 кА.

Товсті посріблені контакти: На контактних поверхнях наших мідних струмопровідних компонентів ми використовуємо додаткові контакти зі сплаву на основі срібла, щоб запобігти дуговій ерозії — вигоранню мідного матеріалу, спричиненому електричною дугою, що виникає під час розриву ланцюга.

Де придатний для використання 3-полюсний мідний мініатюрний автоматичний вимикач?
