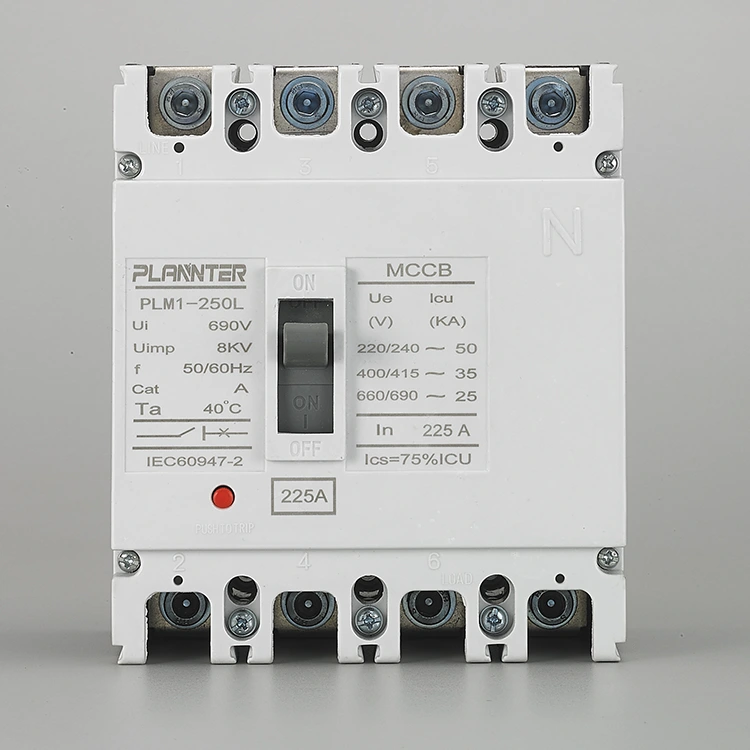

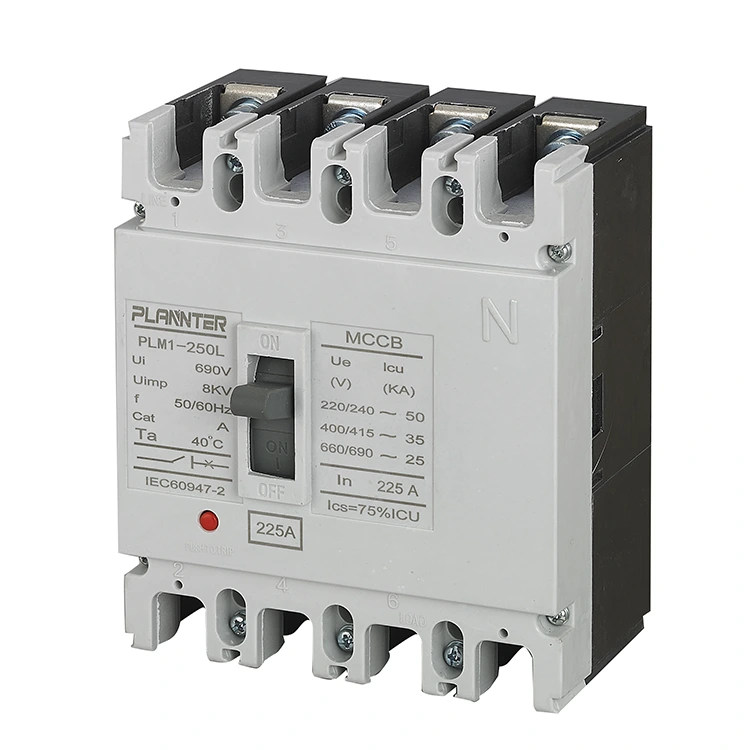

4-полюсний автоматичний вимикач у литому корпусі 225A

Що таке 4-полюсний автоматичний вимикач 225A у литому корпусі?

The4-полюсний автоматичний вимикач у литому корпусі 225Aце спеціальний електричний захисний пристрій, призначений для захисту трифазних ланцюгів з нейтральною лінією (L1, L2, L3, N). Розрахований на 225 Ампер, він служить основним компонентом для проміжного розподілу електроенергії, захищаючи наступне обладнання від перевантажень і коротких замикань, забезпечуючи при цьому повну ізоляцію системи.

Як це працює, працює та налагоджує

Операційний механізм

Пристрій має чіткий, чуйний ручний механізм керування з чітким тактильним відгуком. Позиції ручок чітко позначені:

• ON:Ланцюг замкнутий і під напругою.
• ВИМК.:Ланцюг розімкнений і знеструмлений.
• СПИТАКІВ:Проміжне положення вказує на несправність.

Принцип роботи

4-полюсний автоматичний вимикач 225A у литому корпусі використовує термомагнітний розчіплювач для подвійного захисту:

• Тепловий захист (перевантаження):Використовує біметалічний елемент для забезпечення зворотного відключення. Чим вищий струм перевантаження, тим швидше відключення.
• Магнітний захист (коротке замикання):Забезпечує миттєву реакцію на миттєве усунення струмів пошкодження великої величини (до десятків кА).

Введення в експлуатацію та аксесуари

Серія пропонує широкі можливості розширення для конкретних потреб застосування. Введення в експлуатацію передбачає встановлення необхідних надбудов у призначені слоти:

• Допоміжні контакти:Для дистанційної сигналізації про стан вимикача.
• шунтовий розчіпник:Дозволяє дистанційно вмикати/розмикати вимикач.
• Розчіплювач мінімальної напруги:Автоматично відключає вимикач, якщо напруга падає нижче безпечного рівня.
• Модуль УЗО:Додає захист від витоку на землю для повної безпеки.

Основні технічні характеристики та характеристики

Ємність

Номінальний струм225A, підходить для проміжного розподілу навантажень.

поляки

4-полюсний (4P):Захищає три фази плюс нейтраль, забезпечуючи повну ізоляцію ланцюга.

Напруга

Призначений для стандартних розподільних мереж змінного струму (зазвичай 400 В/690 В змінного струму).

Пультовий блок

СтандартнийТермомагнітнийблок із регульованими або фіксованими налаштуваннями в залежності від варіанту моделі.

Рейтинги переривань

Висока вимикаюча здатність при короткому замиканні (Icu), здатна безпечно витримувати десятки кілоампер.

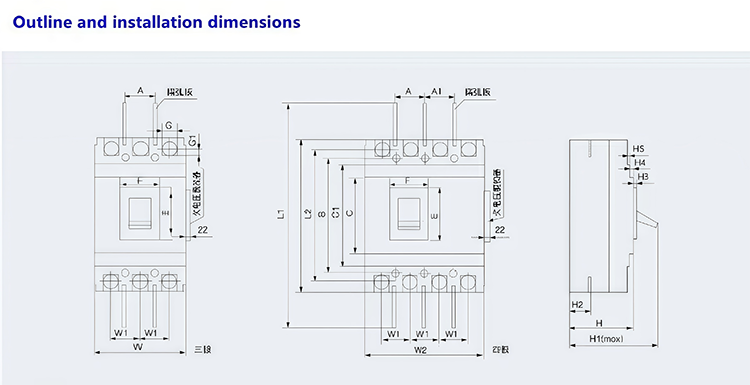

Монтаж

Використовує безпечніболтові з'єднання, забезпечуючи надійний електричний інтерфейс для застосувань під великим струмом.

Будівництво

Міцний литий корпус, стійкий до ударів і стабільних розмірів.

Гарантія якості та доставка

У Pugao Electric наш принцип полягає в «запобіганні переходу дефектів на наступний етап».

• 100% перевірка:Кожна одиниця проходить механічні, електричні та екологічні випробування перед відправкою.
• Упаковка експортного класу:4-полюсний автоматичний вимикач у литому корпусі 225A захищений, щоб витримувати переміщення на великій відстані.
• Швидка доставка:Звичайні моделі часто доступні з інвентарю, тоді як індивідуальні замовлення дотримуються підтвердженого графіка виробництва.

<

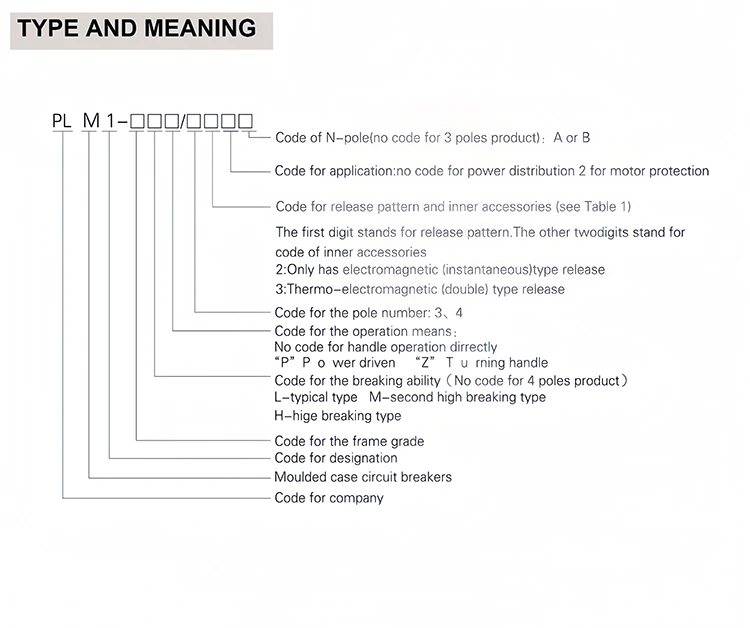

Специфікація товару

FAQ

Навіщо використовувати 4-полюсний замість 3-полюсного?

4-полюсний вимикач відключає всі три фазиінейтральний провід одночасно. Це важливо для:

• Безпека:Забезпечує повну ізоляцію контуру для обслуговуючого персоналу.
• Системи резервного живлення:Необхідний для перемикачів (ATS), щоб запобігти петлям нейтраль-земля під час перемикання між живленням від мережі та генератора.
• Гармонійне пом'якшення:Захищає від нейтральних струмів, спричинених нелінійними навантаженнями (як VFD та комп’ютери).

Що таке номінальна напруга?

The4-полюсний автоматичний вимикач у литому корпусі 225Aзазвичай розрахований на стандартну промислову розподільну напругу, зазвичай підтримуєВід 400 В до 690 В змінного струмусистеми. Точну номінальну робочу напругу (Ue) та напругу ізоляції (Ui) дивіться на паспортній табличці на пристрої.

Що таке тип маршрутного блоку?

У стандартних моделях використовується aТермомагнітний розчіплювач:

• Теплові:Забезпечує інверсний захист від перевантажень за допомогою біметалічної стрічки.
• магнітні:Забезпечує миттєвий захист від короткого замикання.

Примітка. Для більш точного налаштування можуть бути доступні електронні розчіплювачі.

Що таке відключаюча здатність?

Відключаюча здатність (Icu) залежить від конкретного варіанту моделі, але призначена для обробки значних струмів замикання, характерних для проміжного розподілу. The4-полюсний автоматичний вимикач у литому корпусі 225Aзазвичай пропонує відключаючу здатність в діапазоні відвід 25 кА до 85 кА(при 400 В), гарантуючи, що він може безпечно переривати короткі замикання без пошкоджень.
