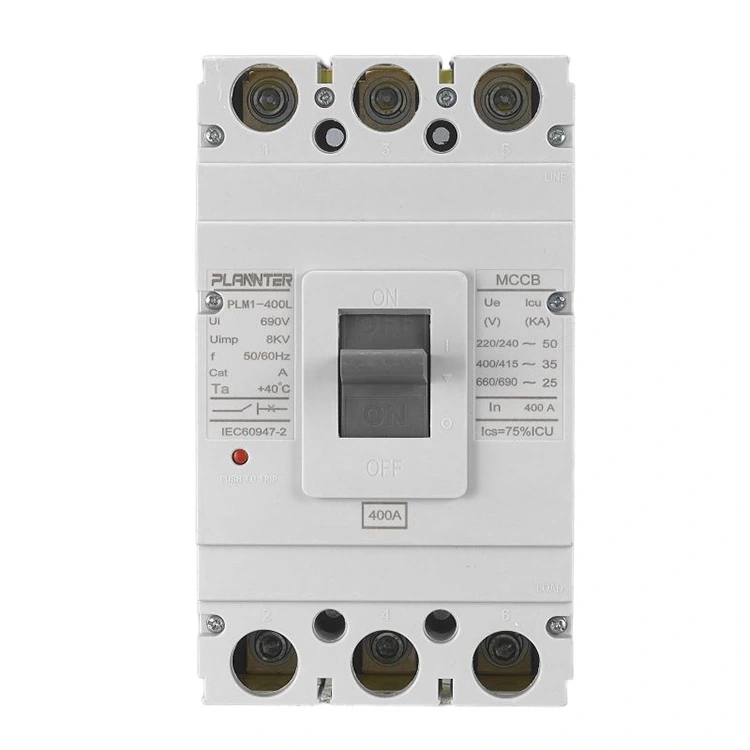

Електричний автоматичний вимикач у литому корпусі змінного струму на 400 А

Технічні характеристики електричного 400A AC MCCB

• Номінальний струм (In):400А
• Номінальна робоча напруга (Ue):Змінний струм 400В / 415В
• Номінальна напруга ізоляції (Ui):До 800В змінного струму
• Номінальна частота:50 / 60 Гц
• Кількість поляків:3P / 4P опціонально
• Розривна здатність (Icu):50 кА – 65 кА (IEC 60947-2)
• Номінальна відключаюча здатність (Ics):75% – 100% Icu
• Тип блоку відключення:Термомагнітний / електронний (опціонально)
• Характеристики поїздки:Регульоване перевантаження та фіксований/регульований захист від короткого замикання
• Механічний ресурс:≥ 10 000 операцій
• Електричний ресурс:≥ 20 000 операцій
• Контактний матеріал:Сплав оксиду срібла і олова
• Спосіб встановлення:Стаціонарне кріплення
• Тип підключення:Переднє/заднє з’єднання необов’язкове
• Робочий механізм:Ручне керування з додатковим моторизованим механізмом
• Рівень захисту:IP20 (вище з корпусом)
• Температура навколишнього середовища:від -5°C до +40°C
• Відповідність стандартам:IEC 60947-2, ISO9001

Особливості продукту:

√ Розривна здатність досягає 65 кА

√ Номінальний робочий струм 400 A

√ Контакти з низькоомного сплаву срібла

√ Високошвидкісна система навішування з чотирма балками

√ Компактна конструкція, проста установка

√ Проходить сувору перевірку опору петлі

√ Автоматизоване виробництво підтримує однорідність

√ Негайне припинення короткого замикання

√ Надійний захист нижнього ланцюга

√ Економічний із зменшеними потребами в обслуговуванні

Основні переваги автоматичних вимикачів змінного струму 400A

Високий струм обробки:

• Розрахований на 400 А для керування великими навантаженнями у великих електричних системах
• Підтримує надійну роботу основних панелей і наступного обладнання

Регульовані параметри поїздки:

• Термомагнітний розчіплювач дозволяє точно налаштувати захист від перевантаження та короткого замикання
• Оптимізує захист на основі типу навантаження та сценарію програми

Висока розривна здатність:

• Гранична відключаюча здатність (Icu) 50–65 кА згідно стандарту IEC 60947-2
• Швидко перериває сильні струми пошкодження для захисту обладнання та кабелів

Компактний дизайн:

• Компактне рішення порівняно з традиційними каркасними автоматичними вимикачами
• Простий в установці та обслуговуванні в щитах і блоках розподілу електроенергії

Універсальні аксесуари:

• Додаткові допоміжні контакти, шунтові розчіплювачі та модулі сигналізації для системної інтеграції
• Сумісний з різними налаштуваннями контролю та моніторингу

Довговічність і надійність:

• Контакти зі сплаву оксиду срібла і олова з прецизійним штампуванням і лазерним зварюванням
• Електричний ресурс понад 20 000 циклів і низький контактний опір нижче 35 мікроОм
• Удосконалена збірка та калібрування забезпечують постійну робочу силу та продуктивність

Покращена безпека:

• Магнітне ярмо з кремнієвої сталі з високою проникністю забезпечує реакцію на коротке замикання менше 10 мс
• 100% заводська перевірка з відкаліброваними крутним моментом клемними гвинтами та перевіркою опору петлі
• Надійний захист від несправностей електрики та підвищена безпека персоналу

FAQ

Яке основне застосування MCCB 400A?

• Електричний автоматичний вимикач 400A змінного струму в литому корпусі використовується в головних розподільних панелях для промислових, комерційних і великих житлових систем.
• Захищає ланцюги від перевантажень, коротких замикань і струмів пошкодження.
• Забезпечує надійну роботу наступного обладнання, такого як двигуни, трансформатори та великі прилади.

Чи регулюється налаштування відключення 400A?

• Так, MCCB має термомагнітний розчіплювач із регульованими налаштуваннями.
• Дозволяє налаштувати залежно від типу навантаження та вимог безпеки.
• Допомагає запобігти неприємному відключенню, зберігаючи ефективний захист.

Яка різниця між автоматичними вимикачами 3P і 4P 400A?

• 3P MCCB: захищає трифазні ланцюги, не розриваючи нейтральну лінію.
• 4P MCCB: захищає трифазні ланцюги та нейтральну лінію, забезпечуючи повне відключення.
• Вибір залежить від системних вимог і стандартів безпеки.

Який розмір кабелю слід використовувати для MCCB 400A?

• Розмір кабелю залежить від типу монтажу, матеріалу ізоляції та допустимого падіння напруги.
• Як правило, автоматичні автоматичні вимикачі на 400 А сполучаються з кабелями з мідними провідниками перерізом від 120 мм² до 185 мм².
• Зверніться до Pugao Electric для отримання точних рекомендацій на основі конкретних умов проекту.

Як часто слід перевіряти MCCB 400A?

• Рекомендується періодична перевірка критичних систем, як правило, кожні 6–12 місяців.
• Перевірте механічну роботу, реакцію на відключення та цілісність з’єднання.
• Забезпечує надійний захист електричного автоматичного вимикача змінного струму 400A у литому корпусі протягом усього терміну служби.
