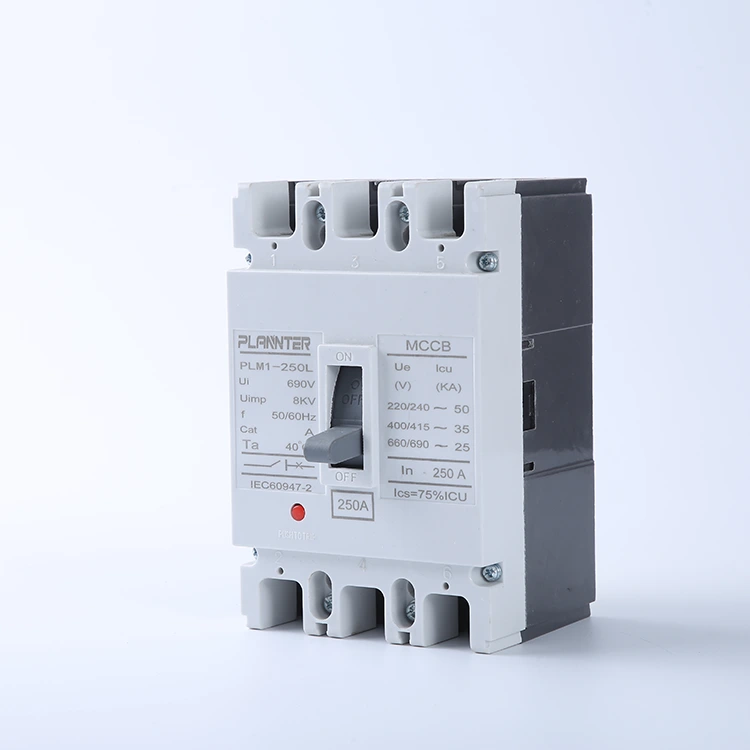

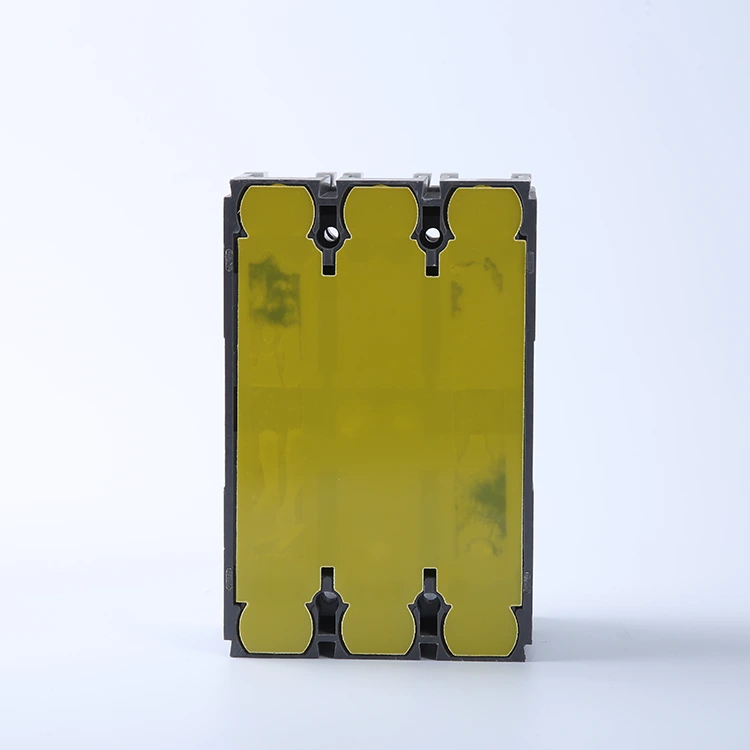

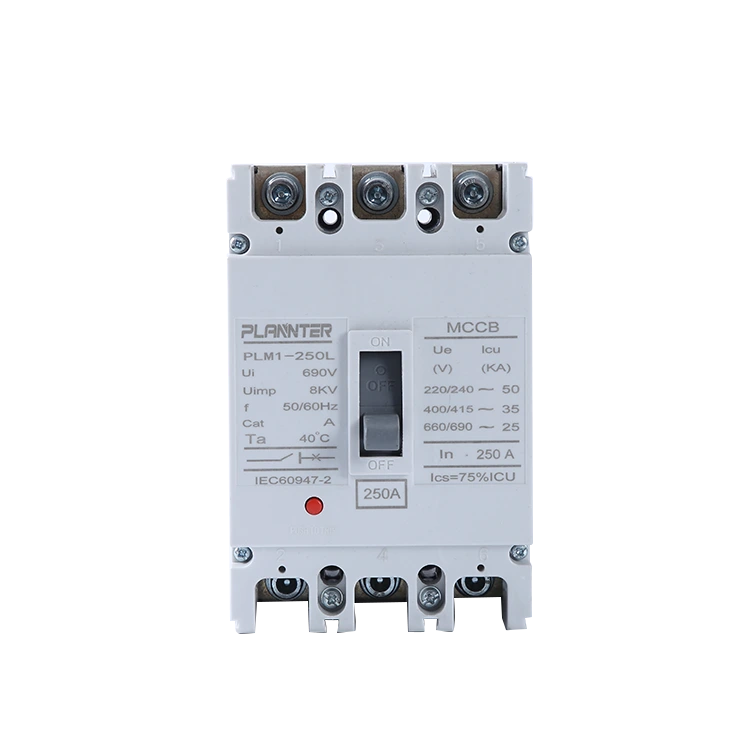

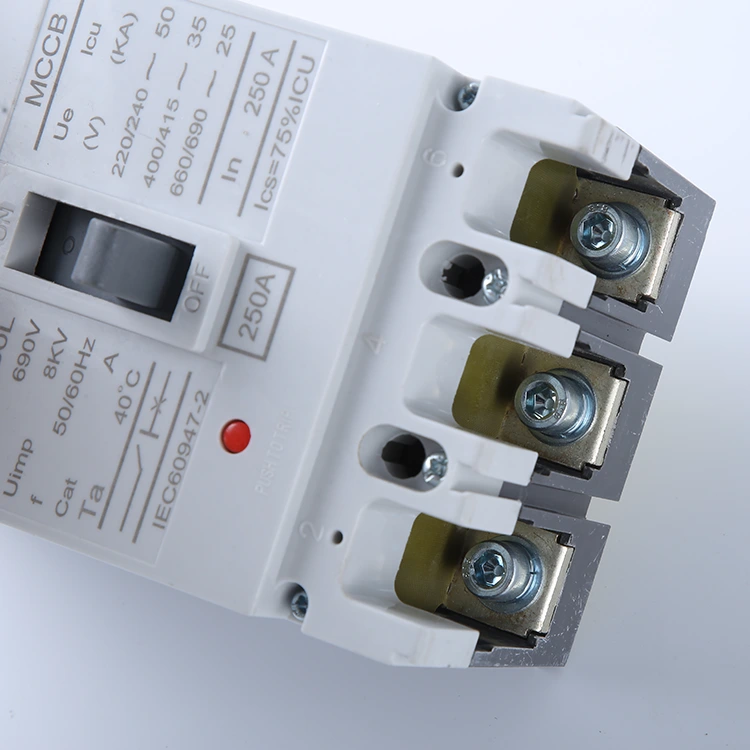

Високовольтний автоматичний вимикач у литому корпусі змінного струму

АнВисоковольтний автоматичний вимикач у литому корпусі змінного струмуце надійний пристрій захисту ланцюга, призначений для роботи з великими струмовими навантаженнями та екстремальними ситуаціями короткого замикання. Він служить «остаточним захистом» для вашої системи живлення, забезпечуючи переривання навіть за умов серйозних несправностей.

Виготовлені зі стійких до дуги та ударів матеріалів, ці вимикачі забезпечують стабільні розміри, що робить їх надійним ядром у шафах управління потужністю для великомасштабних операцій.

Основні характеристики та характеристики

Діапазон напруги

Номінальна робоча напруга:змінний струм 400В/690В; Автоматичний вимикач змінного струму високої напруги в литому корпусі придатний для промислового розподілу високої напруги та підтримує трифазні трипровідні системи.

Ізоляційні характеристики:Витримує напругу промислової частоти 3000 В і витримує імпульсну напругу 8 кВ, що забезпечує безпеку ізоляції в середовищах високої напруги.

Розривна здатність

Остаточне коротке замикання BrЄмність:Icu досягає 65–100 кА, що дозволяє швидко розривати ланцюг під час екстремальних коротких замикань, щоб служити останньою лінією захисту системи.

Сервісна вимикаюча здатність при короткому замиканні:Ic ≥ 50 кА, що дозволяє пристрою залишатися в робочому стані навіть після численних переривань збоїв, тим самим зменшуючи витрати на технічне обслуговування.

Поточні рейтинги

Номінальний струм:Охоплює діапазон від 250 A до 1600 A, підтримуючи такі стандартні характеристики, як 250 A, 400 A, 630 A, 800 A, 1000 A, 1250 A та 1600 A, щоб відповідати різноманітним вимогам до навантаження.

Регульовані параметри поїздки:Має діапазон теплового спрацьовування 80–100% In і діапазон магнітного спрацьовування 4–10 In, що забезпечує селективний захист для запобігання неприємного спрацьовування.

Умови експлуатації

Температура навколишнього середовища:Від -25°C до +70°C, здатний витримувати екстремальні коливання температури в промислових умовах.

Спосіб монтажу:Стаціонарного або висувного типу; підтримує горизонтальні/вертикальні з'єднання шин і сумісний зі стандартними розмірами установки розподільної шафи.

Клас захисту:IP20 (для монтажу в шафу); корпус виготовлений із стійкого до високих температур, ударостійкого інженерного пластику та відповідає стандарту IEC 60947-2.

Ключові відмінності: низьковольтні та високовольтні вимикачі

Розуміння різниці між захистом від низької напруги (LV) і високої напруги (HV) має вирішальне значення для вибору правильного обладнання для вашої системи розподілу електроенергії. Ось як вони порівнюються:

Низьковольтні (НН) вимикачі

• Діапазон напруги:Зазвичай призначений для систем до **1000 В змінного струму**. Загальні номінальні значення включають 240 В і 400 В для житлових і невеликих комерційних приміщень.
• Застосування:Широко використовується в побутових розподільних щитах, невеликих комерційних будівлях і захисті кінцевих ланцюгів (освітлення, розетки).
• Розмір і складність:Загалом компактні (наприклад, MCB) і простіші за конструкцією, зосереджені на базовому захисті від перевантаження та короткого замикання без складних систем керування дугою.

Високовольтні (HV) вимикачі

• Діапазон напруги:Призначений для систем середньої та високої напруги, часто в діапазоні від **3,3 кВ до 72,5 кВ** або вище.
• Дугогасіння:Оскільки висока напруга створює потужні дуги, ці вимикачі (як нашВисоковольтний автоматичний вимикач у литому корпусі змінного струму) вимагають передових технологій гасіння дуги, таких як вакуумні балони, газ SF6 або спеціалізовані сітки, щоб безпечно переривати струм.
• Застосування:Необхідний для важких промислових підприємств, електростанцій, великих трансформаторів і головних розподільних фідерів, де надійність має вирішальне значення.
• захист:Часто оснащений складними електронними розчіплювачами для точної вибіркової координації та можливостей дистанційного керування.

Які існують типи автоматичних вимикачів високої напруги?

Автоматичні вимикачі високої напруги класифікуються за середовищем, яке вони використовують для гасіння електричної дуги. Вибір правильного типу є важливим для безпеки та ефективності системи.

Вакуумний автоматичний вимикач (VCB)

• принцип:Використовує вакуум (тиск < 10⁻⁴ Па) як дугогасне та ізоляційне середовище. Відсутність молекул газу робить дугу надзвичайно важкою.
• Основні характеристики:Компактні розміри, тривалий термін служби і не потребують обслуговування. Вони екологічно чисті, оскільки не використовують газ і нафту.
• застосування:Домінуючий у розподільних пристроях середньої напруги (до 40,5 кВ) для приміщень.

Елегазовий вимикач

• принцип:Використовується газ гексафторид сірки (SF6), який має ізоляційну міцність приблизно в 2,5 рази вища, ніж повітря, і здатність гасити дугу приблизно в 100 разів краще, ніж повітря.
• Основні характеристики:Відмінна продуктивність у мережах високої напруги (HV) і надвисокої напруги (EHV). Вони надійні, але вимагають суворої герметизації для запобігання витоку газу.
• застосування:Широко використовується на підстанціях і зовнішніх лініях електропередач високої напруги (вище 72,5 кВ).

Повітряний вимикач

• принцип:Використовує удар стисненого повітря під високим тиском, щоб задути дугу, охолоджуючи та швидко її гасаючи.
• Основні характеристики:Швидка робота та пожежобезпечність (без масла). Однак вони шумні і вимагають складної системи повітряного компресора.
• застосування:Історично використовувався для систем дуже високої напруги (EHV), хоча в сучасних мережах в основному замінений на елегаз і VCB.

Куди підходить автоматичний вимикач високої напруги змінного струму?

У той час як VCB і SF6 вимикачі працюють на рівні передачі напруги,MCCB високої напруги змінного струмупризначений для промислового розподілу середньої напруги (наприклад, від 690 В до 3,6 кВ). Він доповнює розрив між стандартними низьковольтними вимикачами та масивними високовольтними розподільними пристроями, пропонуючи надійний захист важкого обладнання та силових центрів.

FAQ

Що таке номінальна напруга (Un)?

Номінальна робоча напруга (Un) для нашогоMCCB високої напруги змінного струмузазвичай коливається до **690 В змінного струму**. Цей рейтинг гарантує, що вимикач може безпечно працювати та ізолювати ланцюги в промислових середовищах високої напруги, таких як великі електроцентри та важке обладнання.

Чи можу я використовувати стандартний автоматичний автоматичний вимикач для первинної сторони трансформатора?

Так, але це вимагає ретельного вибору. Вимикач повинен витримувати пусковий струм трансформатора без неприємного відключення. нашMCCB високої напруги змінного струмуСерія має регульовані параметри магнітного відключення (наприклад, 4–10 разів In), що дозволяє встановити достатньо високий поріг, щоб витримати пускові струми, забезпечуючи захист від короткого замикання.

Який типовий діапазон струму?

Високовольтні автоматичні вимикачі в литому корпусі зазвичай задовольняють потреби в вищій силі струму порівняно зі стандартними мініатюрними вимикачами. Наш асортимент зазвичай охоплює від250A до 2500A, що робить їх придатними для основних розподільних фідерів і великих промислових навантажень.

Чим вони відрізняються від запобіжників?

• Скидається:На відміну від запобіжників, які необхідно замінити після несправності, MCCB можна скинути після відключення.
• Регульованість:Автоматичні автоматичні вимикачі дозволяють регулювати параметри відключення (теплові та магнітні), пропонуючи точну координацію захисту, яку не можуть забезпечити фіксовані запобіжники.
• Перемикання:MCCB може служити ручним вимикачем для відключення живлення для обслуговування.

Що станеться, якщо я використаю вимикач змінного струму в системі постійного струму?

Не робіть цього.Вимикачі змінного струму покладаються на змінний струм, що перетинає нуль, щоб погасити електричну дугу. Постійний струм не перетинає нуль, тобто дуга не згасне і може спричинити пожежу або вибух. Ви повинні використовувати вимикач, призначений спеціально для додатків постійного струму.

Як безпечно замінити високовольтний MCCB?

Безпека понад усе. Виконайте такі дії:

1. Знеструмити:Вимкніть вихідне джерело живлення та переконайтеся, що напруга нульова.
2. Блокування/тегування:Застосуйте пристрої блокування, щоб запобігти випадковому повторному включенню.
3. Відключити:Від’єднайте кабель лінії та навантаження (і нейтральний, якщо є).
4. Замінити:Демонтуйте старий пристрій і встановіть новийВисоковольтний автоматичний вимикач у литому корпусі змінного струму, переконавшись, що всі з’єднання затягнуті відповідно до специфікацій виробника.
