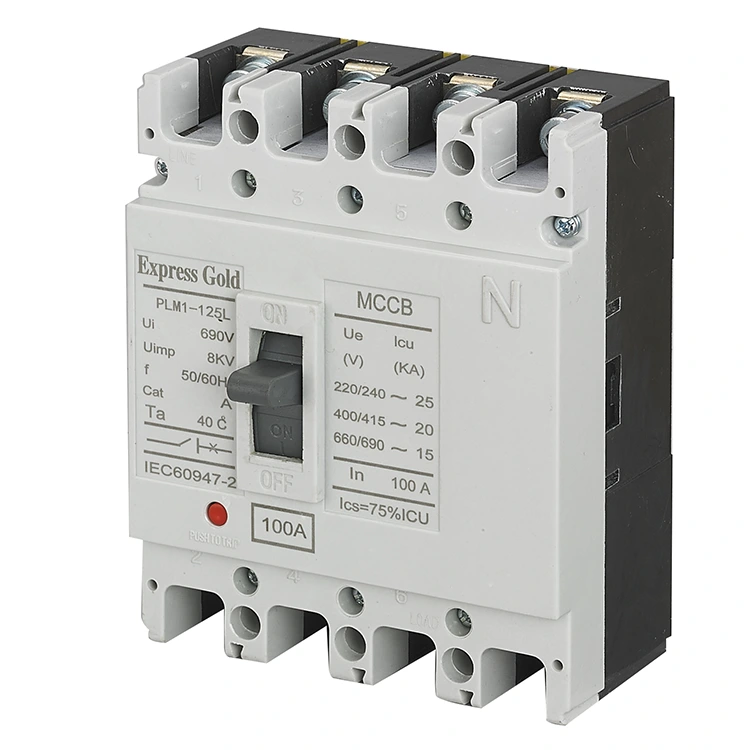

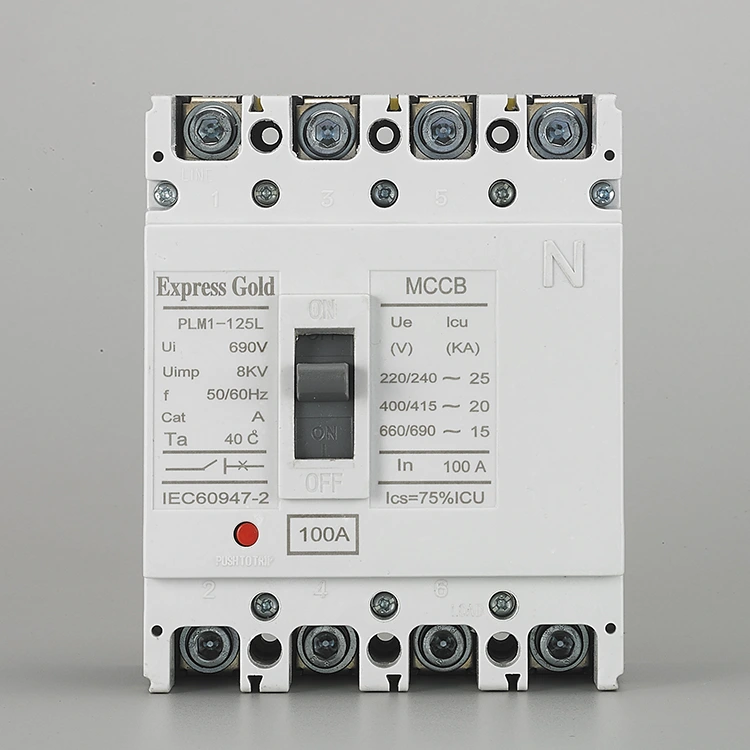

Електронний розчіплювач 4P

Тут, у Pugao (Plannter Electric), ми переконані, що електробезпека не повинна бути розкішшю — це основа безпечного та комфортного життя. Розглянемо наш електронний розчіплювач 100A, 4P: ми використовуємо високоякісний термореактивний пластик для корпусу, який формується під тиском під високим нагріванням і тиском. Цей передовий виробничий процес забезпечує виняткову стабільність розмірів, підвищену міцність ізоляції та постійний опір дузі, що дає вам впевненість у вашій електричній інфраструктурі. Є питання? Не соромтеся звертатися! Ми раді спілкуватися та співпрацювати щодо забезпечення вашої електробезпеки.

Надіслати запит

Опис продукту

TheЕлектронний розчіплювач 4Pце розширений модуль захисту, який використовується в автоматичних вимикачах у литому корпусі (MCCB), призначений для контролю та керування всіма чотирма провідниками в трифазній чотирипровідній системі (L1, L2, L3 та нейтраль). На відміну від традиційних триполюсних систем, він забезпечує повну ізоляцію та захист, що робить його критичним рішенням для сучасного розподілу електроенергії, де безпека та якість електроенергії є важливими.

Контролює та захищає фазний і нульовий провідники одночасно
Забезпечує інтелектуальне та точне виявлення несправностей
Підвищує безпеку системи в складних електричних середовищах

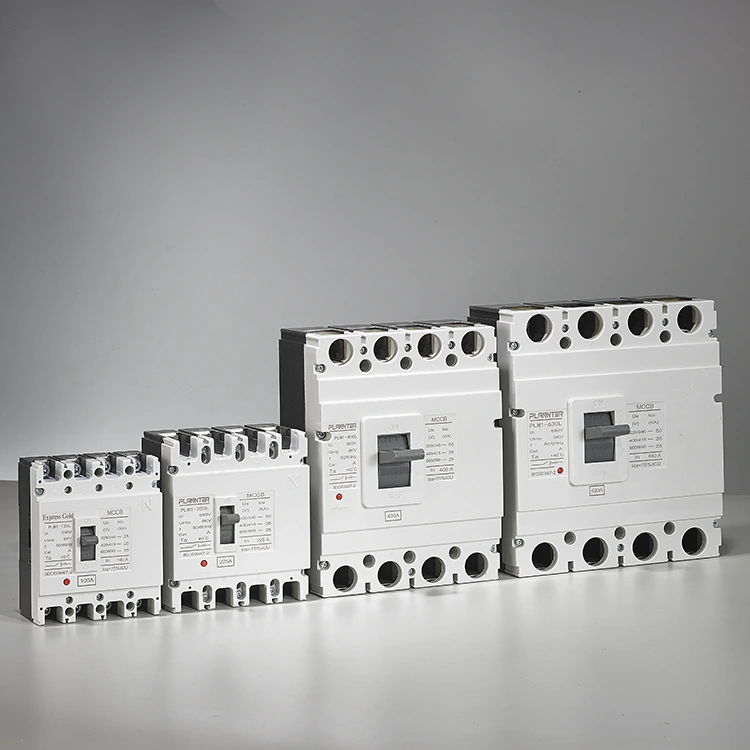

4P Electronic Trip Unit

Специфікація товару

Тип	Номінальний струм (A)	Номер полюса	Номінальна ізоляційна напруга (В)	Номінальна робоча напруга (В)	Максимальна вимикаюча здатність короткого замикання (KA)	Потужність короткого замикання (KA)	Категорія використання
ПЛМ1-63Л	(6),10,16,20,25 ,32,40,50,63	3	Змінний струм 500 В	400В	25	18	A
ПЛМ1-63М	(6),10,16,20,25 ,32,40,50,63		Змінний струм 500 В		50	35
ПЛМ1-100Л	(10),16,20,25,32,40, 50,63,80,100		690В змінного струму		35	22
ПЛМ1-100М					50	35
ПЛМ1-100Н					85	50
ПЛМ1-225Л	100 125 160 180 200 000	4			35	25
ПЛМ1-225М					50	35
ПЛМ1-225Н					85	50
ПЛМ1-400Л	225 250 315 400				50	35
ПЛМ1-400М	225 250 315 400				65	42
ПЛМ1-630Л	400 500 630				50	35
ПЛМ1-630М					65	42
PLM1-630H					100	65
ПЛМ1-800М	630 700 800	3			70	50
ПЛМ1-800Н	630 700 800				100	65
ПЛМ1-1250	80 010 001 250				65	32.5
ПЛМ1-1250	80 010 001 250				65	32.5

Основні характеристики та переваги

Нейтральний захист

Забезпечує прямий контроль і захист нейтрального провідника
Запобігає перевантаженню нейтралі, спричиненому гармонічними струмами від нелінійних навантажень
Забезпечує відключення всіх полюсів, включаючи нейтраль, під час несправностей
Усуває прогалини в безпеці, які зустрічаються в традиційних триполюсних вимикачах

Регульований захист

Оснащений електронними налаштуваннями відключення для точного керування захистом
Параметри захисту від перевантаження, короткого замикання та миттєвого захисту електронних розчіплювачів 4P повністю регулюються
Покращує вибірковість і координацію в системі розподілу
Зменшує непотрібні відключення та збільшує час безвідмовної роботи системи

Розширені функціональні можливості

Забезпечує повну ізоляцію контуру, запобігаючи ризикам зворотного живлення
Підвищує безпеку під час операцій з технічного обслуговування та обслуговування
Зберігає нейтральну цілісність у сценаріях передачі живлення
Підтримує безпечне перемикання між живленням від мережі та генератора

Облік і зв'язок

Підтримує моніторинг струму в режимі реального часу на всіх чотирьох полюсах
Додаткові комунікаційні інтерфейси для системної інтеграції
Забезпечує діагностику на основі даних і прогнозне обслуговування
Покращує видимість і контроль електричної інфраструктури

Додатки

Головний автоматичний вимикач у будівельних і промислових розподільних щитах
Системи автоматичного перемикання (ATS) із використанням електронних розчіплювачів 4P для безпечного перемикання живлення.
Трифазні чотирипровідні системи, що вимагають повної ізоляції
Комерційні та промислові об'єкти з чутливими або нелінійними навантаженнями
Критичні середовища, де постійне живлення та безпека є важливими

FAQ

Що таке 4P4D проти 4P3D?

4P4D (виявлення чотирьох полюсів):Усі чотири провідники (L1, L2, L3, N) повністю контролюються та захищені
4P3D (виявлення трьох полюсів):Контролюються лише трифазні провідники, тоді як нейтраль перемикається, але не захищається
4P4D забезпечує більш високу безпеку, включаючи виявлення та захист нейтрального струму
TheЕлектронний розчіплювач 4Pз 4P4D рекомендується для систем з гармонічним навантаженням або чутливого обладнання

Чи можна відрегулювати нейтральний захист?

Так, нейтральні налаштування захисту зазвичай регулюються в розширених розчіплювачах
Користувачі можуть налаштувати рівні захисту нейтрального струму (наприклад, 50%, 100% або вимкнено)
Регулювання допомагає відповідати системним вимогам і характеристикам навантаження
Підвищує гнучкість у додатках із змінними умовами нейтрального струму

Яка мета нейтрального захисту?

Запобігає перегріву та пошкодженням, викликаним надмірним струмом нейтралі
Усунення гармонійних спотворень від нелінійних навантажень (наприклад, ДБЖ, світлодіодне освітлення, ІТ-обладнання)
Забезпечує безпечну роботу в трифазних чотирьохпровідних системах
TheЕлектронний розчіплювач 4Pзабезпечує повний захист, контролюючи як фазний, так і нульовий провідники

Як ви тестуєте бортовий блок?

Використовуйте вбудовану кнопку тестування (якщо є) для перевірки працездатності
Застосуйте випробування інжекції вторинного струму для перевірки точного калібрування
Підтвердьте реакцію на відключення за умов імітації перевантаження або несправності
Регулярне тестування гарантує надійність і відповідність стандартам технічного обслуговування

Що це означає, якщо індикатор стану горить?

Індикатор живлення:Розчіплювач під напругою і працює нормально
Індикатор тривоги:Сигнал попередження, наприклад перевантаження або передпусковий сигнал
Індикатор поїздки:Через несправність спрацював вимикач
Відображення коду несправності (якщо є):Забезпечує детальну діагностику несправностей
Індикатори стану допомагають операторам швидко визначити стан системи та вжити заходів
