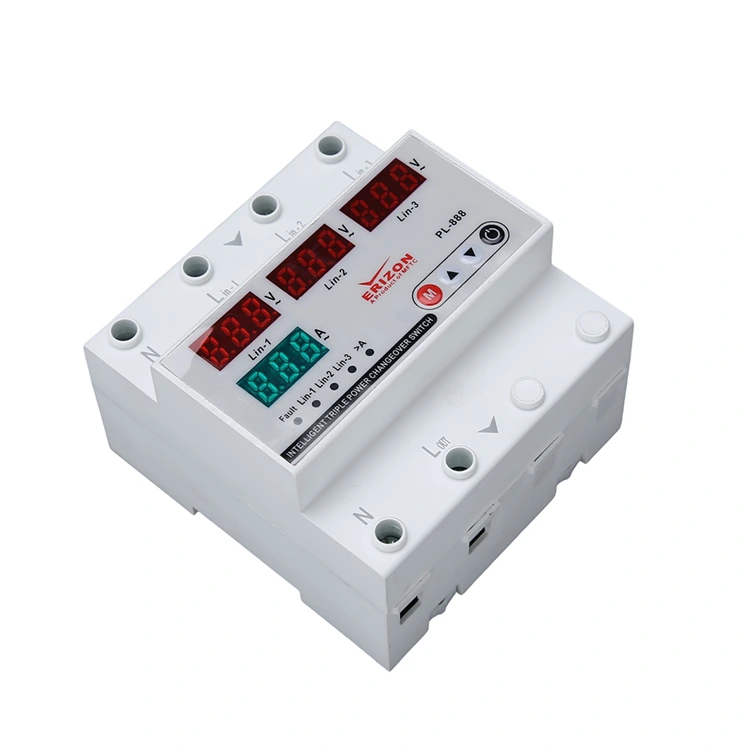

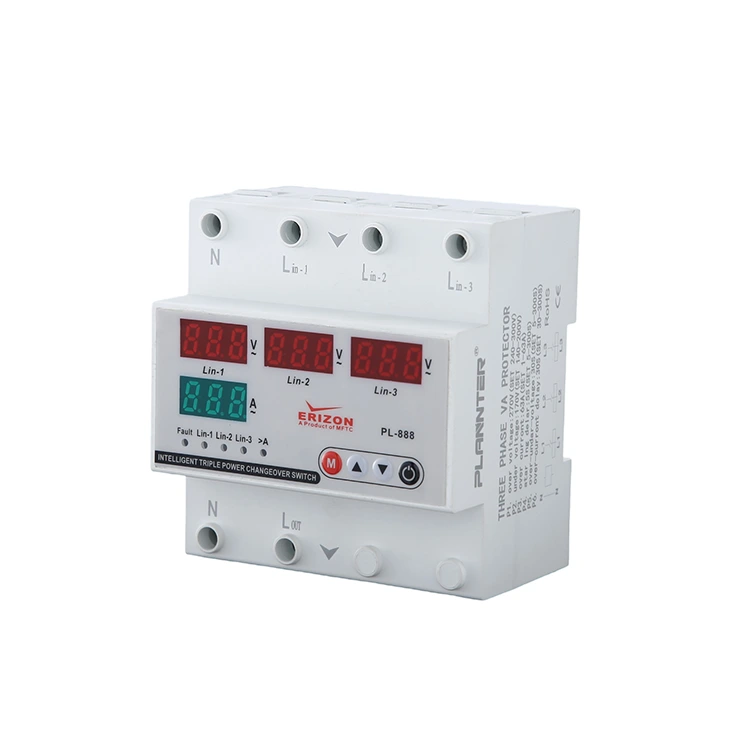

3-фазний захист від напруги на чотирьох дисплеях

Цей 3-фазний пристрій захисту від напруги з чотирма дисплеями характеризується підвищеною напругою, зниженою напругою та перевантаженням по струму. Використання спеціального вимірювального чіпа гарантує, що похибка вимірювання електричних параметрів, таких як потужність і споживання енергії, знаходиться в межах ±1%. Він оснащений РК-дисплеєм з подвійним екраном для моніторингу в реальному часі, значень струму та напруги. Він також може налаштувати поріг перенапруги/нижчої напруги, значення надточного струму та час затримки дії, щоб відповідати вимогам додатків у різних сценаріях.

Переваги

1. Захистіть електрообладнання та подовжте термін служби електроприладів: сучасних побутових приладів, таких як холодильники, кондиціонери, телевізори, комп’ютери тощо. Перенапруга, яка може спалити друковану плату, двигун чи інші основні компоненти приладу або навіть спричинити пожежу. Перенапруга: може спалити друковану плату, двигун або інші основні компоненти приладу. Наприклад, модулі живлення комп’ютера або компресори кондиціонера схильні до перегріву під дією перенапруги і навіть викликають пожежі. Низька напруга: Це може призвести до того, що прилад не запускається нормально або працює нерівномірно. Встановивши 3-фазний захист від напруги з чотирма дисплеями, ви можете швидко відключити живлення в разі аномальної напруги, запобігаючи пошкодженню великих пристроїв, серверів тощо.

2. Підвищення безпеки електрики та запобігання нещасним випадкам: аномальна напруга не тільки пошкоджує електроприлади, але також може спричинити нещасні випадки. Наприклад, надмірна напруга може призвести до погіршення ізоляції дроту, збільшуючи ризик короткого замикання або пожежі. Знижена напруга призводить до перегріву двигуна, викликаючи перевантаження лінії або електричну пожежу.

3. Економічно ефективний, низька вартість: 3-фазний чотиридисплейний захист від напруги є доступним, простим у встановленні, низькими витратами на обслуговування. Якщо ви не встановите, цей пристрій існуватиме через аномальну напругу, спричинену ремонтом або заміною електрики. Крім того, цей протектор має функцію автоматичного відновлення, що зменшує ручні операції користувача та є безпечнішим та зручнішим.

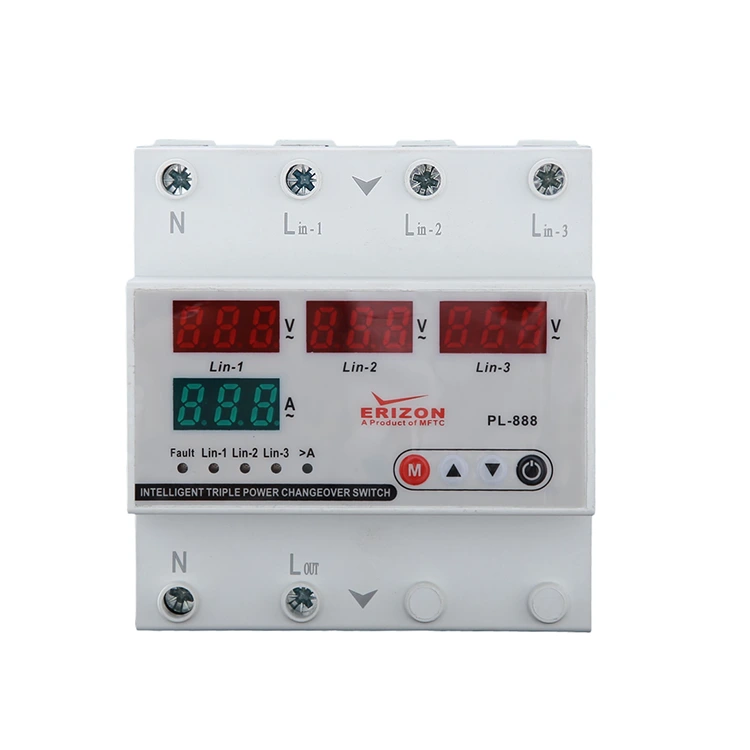

Дисплей і кнопки

1 - Кнопка SET: Ця кнопка використовується для збереження після встановлення/зміни значень перевантаження по струму, значень налаштувань високої/низької напруги та помилок

час очікування.

2 - Кнопка ВГОРУ: Збільште необхідне значення.

3 - Кнопка «Вниз»: Зменшіть необхідне значення.

4 - Ручна кнопка ввімкнення/вимкнення

використовується для керування увімкненням/вимкненням виходу пристрою. Коли вихід вимкнено, на екрані з’явиться слово «ВИМК.», і пристрій не повернеться автоматично в цей стан. Якщо пристрій несправний, натисніть цю кнопку ще раз, щоб перезапустити пристрій і відновити звичайне використання.

5 - ПОТОЧНИЙ ДИСПЛЕЙ

ОСНОВНА ЗОНА ВІДОБРАЖЕННЯ: Під час нормальної роботи вхідна напруга відображається тут у реальному часі. Екран залишається підсвіченим, коли пристрій знаходиться в несправному стані; у разі несправності з ненормальною напругою (надто висока або надто низька), дисплей блимає в сигналі тривоги. Під час налаштування параметрів на дисплеї синхронно відображатимуться встановлені значення відповідних елементів програмування (включаючи значення захисту від перевантаження по струму, пороги високої та низької напруги, затримку несправності та затримку скидання та інші параметри).

6 - Дисплей напруги

Подвійна група індикації: під час нормальної роботи пристрою тут відображається поточне значення струму, а екран завжди горить, якщо немає збоїв; у разі несправностей (наприклад, перевищення струму) дисплей блимає як сигнал тривоги. Під час параметризації тут відображаються значення відповідних запрограмованих елементів.

7 - Опис індикатора

A>: Цей індикатор загоряється, коли виникає несправність надструму.

V>: Цей індикатор загоряється, коли виникає помилка перенапруги.

V<: Цей індикатор загоряється, коли виникає збій низької напруги.

Вихід: цей індикатор загоряється, коли пристрій починає виводити.

Схема підключення

Нульовий і фазний дроти від мережі повинні бути підключені до клем «N» і «L» на стороні «Вхід» пристрою.

Нульовий і фазний дроти пристроїв, які потребують захисту від перенапруги та зниженої напруги, повинні витягуватися з клем "N" і "L" на стороні "виходу" пристрою.

Розміри
