Подвійний захист від напруги дисплея

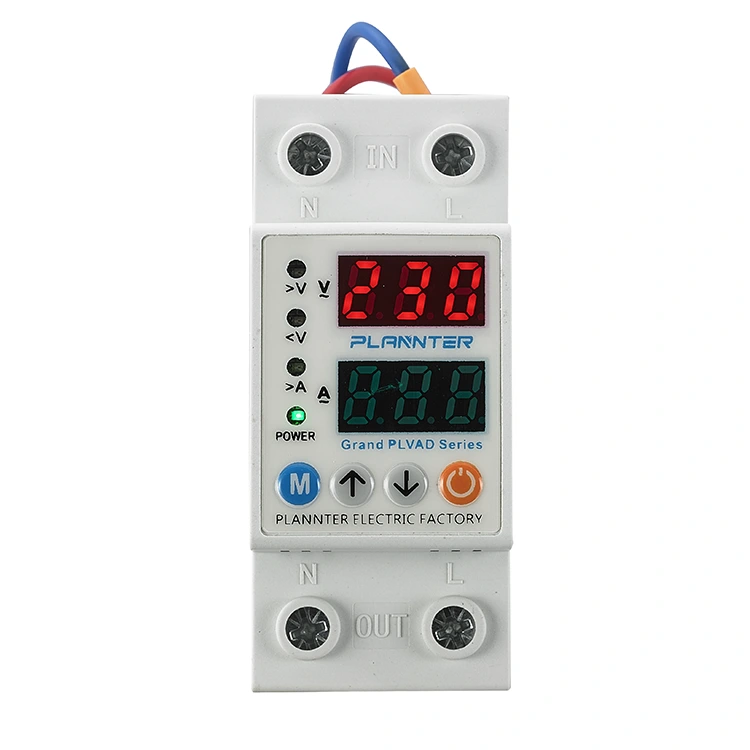

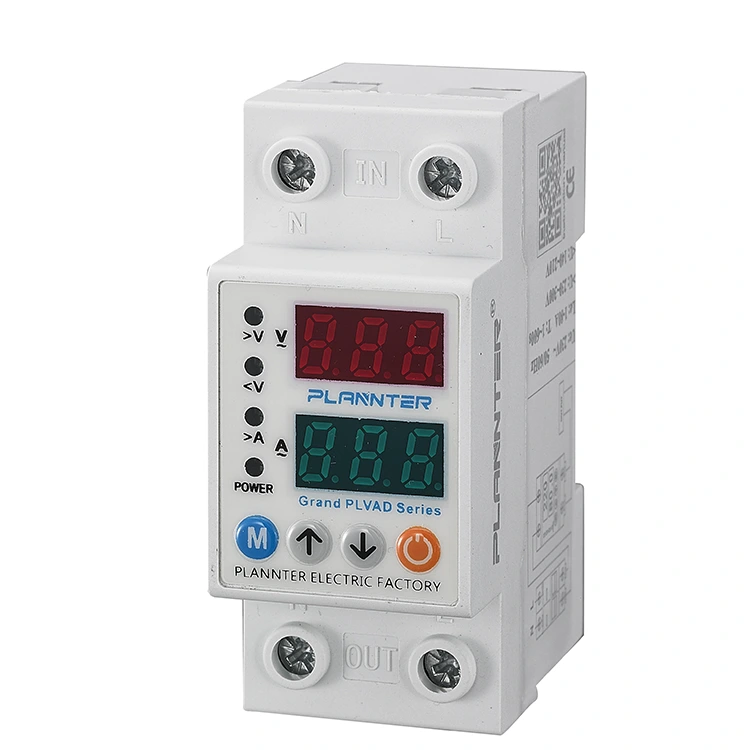

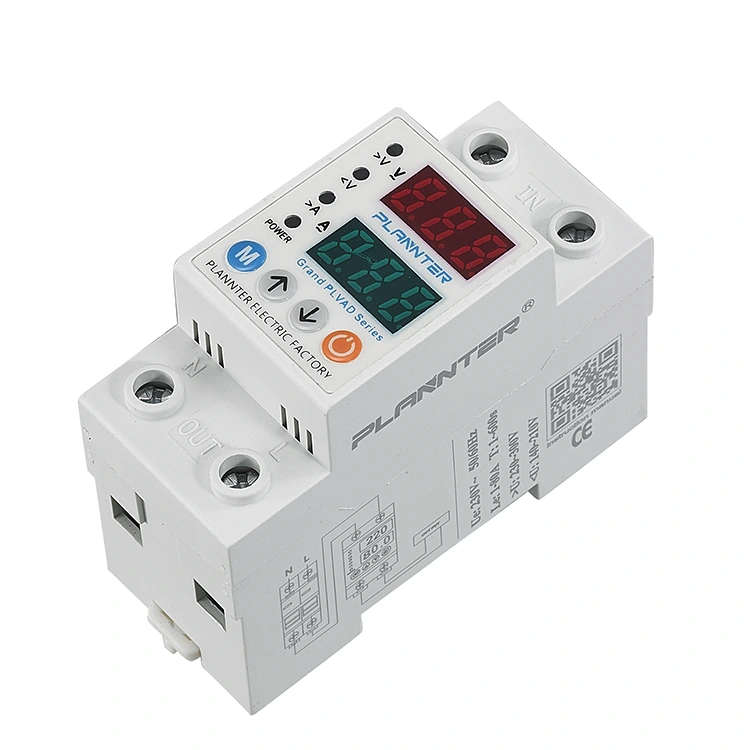

Регульована напруга захищає електричні системи від перенапруги, зниженої напруги, надструму та недостатнього струму для різних систем, таких як сонячні установки, щоб запобігти пошкодженню обладнання. Забезпечує систему моніторингу та захисту в режимі реального часу для промислових, комерційних і побутових застосувань. Цей пристрій захисту від напруги на подвійному дисплеї PUGAO (Plannter Electric) має подвійні світлодіодні екрани, які забезпечують швидкий огляд вхідної напруги та струму навантаження. Економить простір завдяки монтажу на DIN-рейку та легко налаштовується за допомогою кнопок налаштування/вгору/вниз/увімкнення/вимкнення вручну.

особливості

Регульований захист від напруги/струму: Ми можемо встановити настроювану перенапругу, напр. >230 В і перевантаження за струмом до 63 А для моніторингу та захисту електричної системи від пошкоджень через коливання напруги.

Подвійний дисплей у реальному часі: Цей пристрій захисту від напруги на подвійному дисплеї оснащений цифровим світлодіодним екраном, який відстежує значення напруги 220/230 В і струму.

Кілька сигналів індикаторів: Червоні та зелені світлодіоди чітко вказують на стан живлення, умови перевищення/понадструму та зниженої напруги/нижчого струму, забезпечуючи моніторинг у режимі реального часу та надійний захист системи для промислових, комерційних і побутових застосувань.

Які функції виконує подвійний захист від напруги дисплея?

Хоча автоматичні вимикачі в першу чергу забезпечують захист від коротких замикань і перевантажень — незалежно від рівнів напруги — якщо вам потрібне спеціальне обладнання для вирішення конкретних проблем, пов’язаних з напругою, захист від напруги на подвійному дисплеї PUGAO є ідеальним вибором.

1. Захист від перенапруги

Коли напруга раптово стрибає — наприклад, якщо обірваний нульовий провід спричиняє різке підвищення напруги до 380 В — пристрій миттєво відключить подачу електроенергії, коли напруга перевищить заданий поріг, тим самим запобігаючи пошкодженню або перегорянню електроприладів.

2. Захист від зниженої напруги

Коли напруга падає надто низько (наприклад, нижче 170 В у періоди пікового споживання електроенергії), пристрій автоматично відключатиме живлення. Це запобігає перегріву та перегорянню електроприладів через роботу під недостатньою напругою.

3. Захист від надструму

Продукти PUGAO є вдосконаленими та високонадійними, мають інтегровані можливості моніторингу струму. Якщо струм перевищить попередньо встановлений поріг, пристрій спрацює, щоб забезпечити захист.

4. Автоматичне відновлення

Коли напруга повернеться до нормального рівня, захист від напруги автоматично відновить живлення після короткої затримки, не вимагаючи ручного втручання.

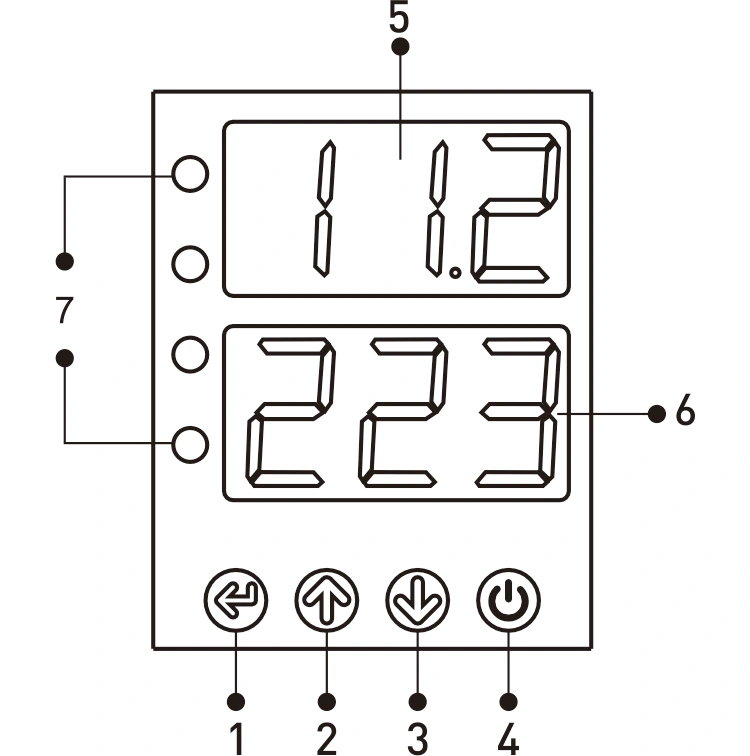

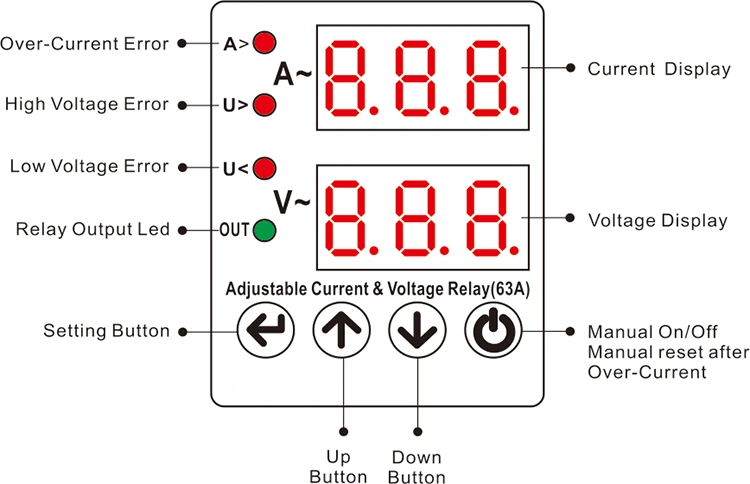

Дисплей і кнопки

1 - кнопка SET: для налаштування або зміни значення перевантаження по струму, значень налаштувань високої/низької напруги, помилок тощо в налаштуваннях.

2 - кнопка ВГОРУ: Збільшує бажане значення.

3 - Кнопка вниз: зменшує бажане значення.

4 - Ручна кнопка ввімкнення/вимкнення: Використовується для вимкнення виходу пристрою. Якщо в цьому стані, на екрані відображатиметься «вимкнено», і пристрій не скинеться. Якщо пристрій несправний, повторне натискання цієї кнопки дозволить увімкнути пристрій і використовувати його знову.

5 - ПОТОЧНИЙ ДИСПЛЕЙ

Перша група індикації: під час нормальної роботи тут відображається вхідна напруга; при відсутності несправності екран завжди горить; під час несправностей через високу або низьку напругу дисплей блимає. Під час програмування на дисплеї відображаються значення відповідної програми, такі як перевантаження по струму, висока/низька напруга, очікування несправності, встановлені значення очікування скидання.

6 - Дисплей напруги

Друга група відображення: під час нормальної роботи тут відображається поточне значення; в несправному стані екран залишається світитися; у разі несправності надструму екран блимає. Під час програмування відображається відповідне значення програми.

7 - світлодіоди:

A>: Світиться під час несправності надструму.

V>: Світиться під час збою високої напруги.

V<: Світиться під час несправності низької напруги.

OUT: Світиться, коли пристрій виводить сигнал.

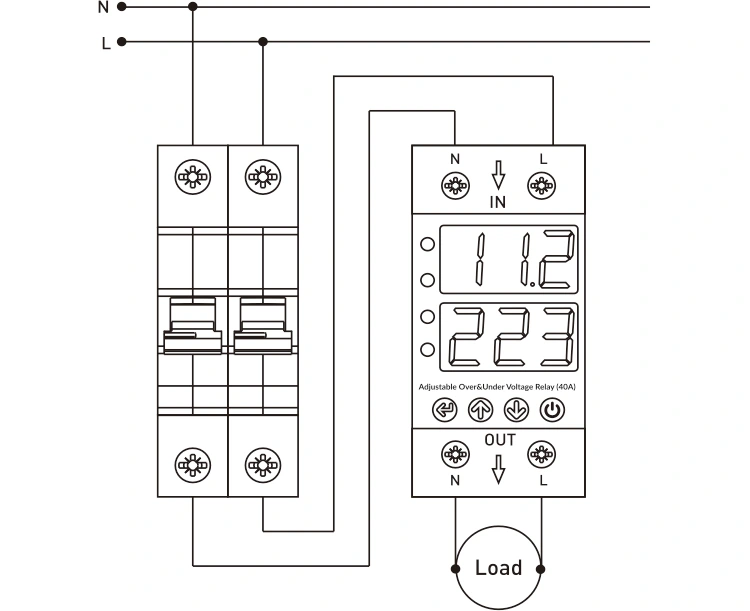

Схема підключення

Нульовий і фазовий дроти від джерела живлення повинні бути підключені до клем «N» і «L» на секції «Вхід» пристрою.

Для пристроїв, що вимагають захисту від підвищеної та зниженої напруги, нульовий та фазний дроти слід підключати до клем «N» та «L» у секції «Вихід» пристрою.

Сценарії застосування

FAQ

Питання: Чи можу я самостійно налаштувати межі відключення напруги?

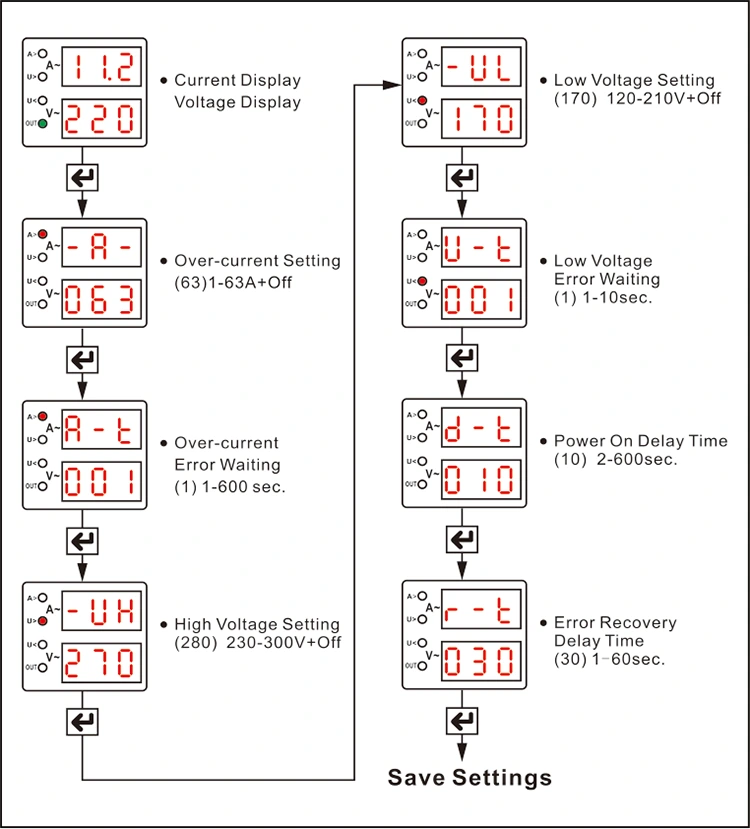

A: Так. Це одна з основних переваг продукції PUGAO. Ви можете вручну налаштувати наступні параметри за допомогою кнопок регулювання на панелі керування:

Поріг захисту від перенапруги

Поріг захисту від зниження напруги

Поріг захисту від перевантаження по струму

Час затримки відновлення

Щоб дізнатися про конкретні кроки конфігурації, зверніться до посібника з експлуатації, який додається до продукту.

Питання: Чому після підключення живлення екран загоряється відразу, а живлення на навантаження подається не відразу?

A: Будь ласка, перевірте екран, щоб побачити, чи блимають якісь цифри чи триває зворотний відлік. Це означає, що функція відкладеного запуску протектора активна.

Призначення: запобігання пошкодження електроприладів різкими стрибками струму, які можуть виникнути відразу після технічного обслуговування або відновлення електромережі.

Рекомендація: якщо ви бажаєте отримати живлення миттєво після підключення, ви можете встановити мінімальне значення часу затримки відновлення; однак, задля безпеки приладу, ми рекомендуємо підтримувати певний період затримки.
