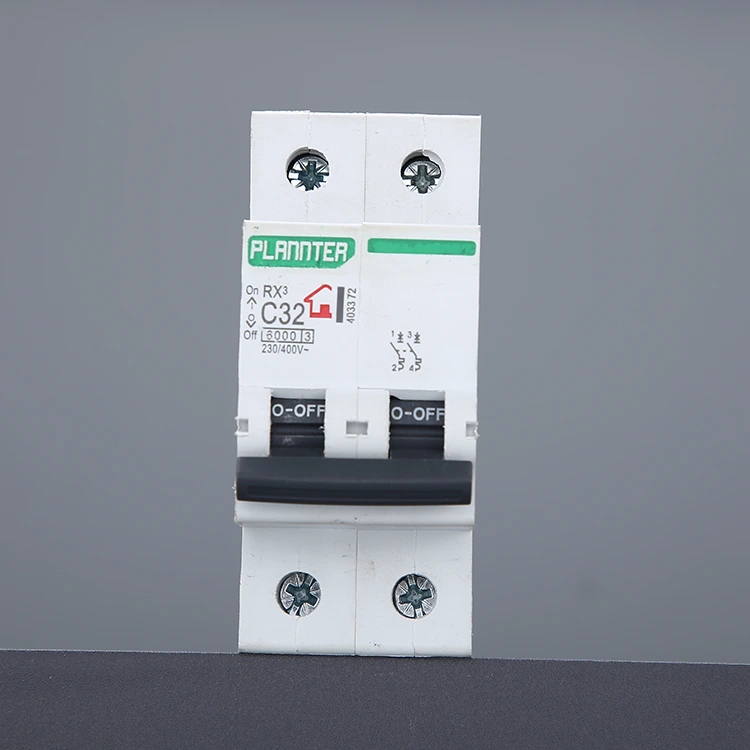

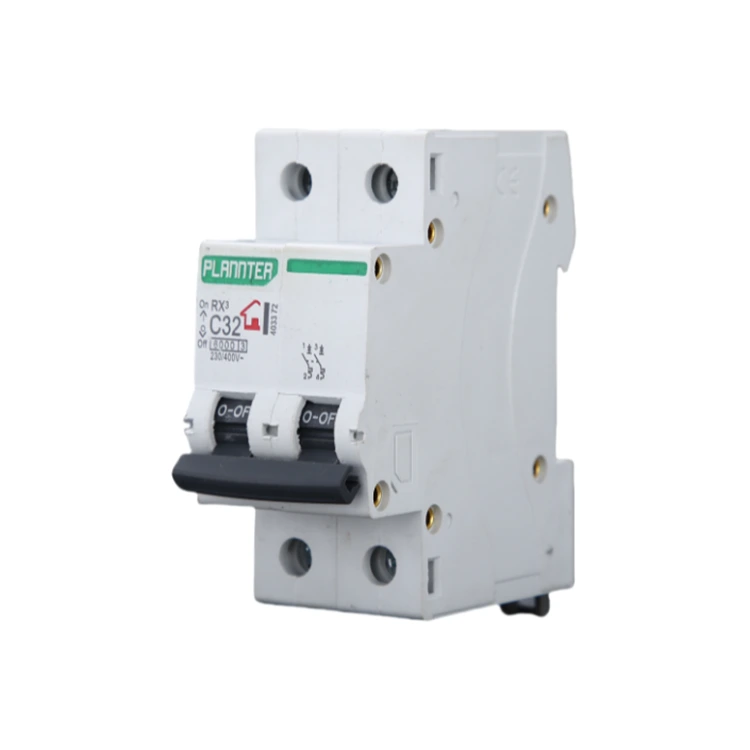

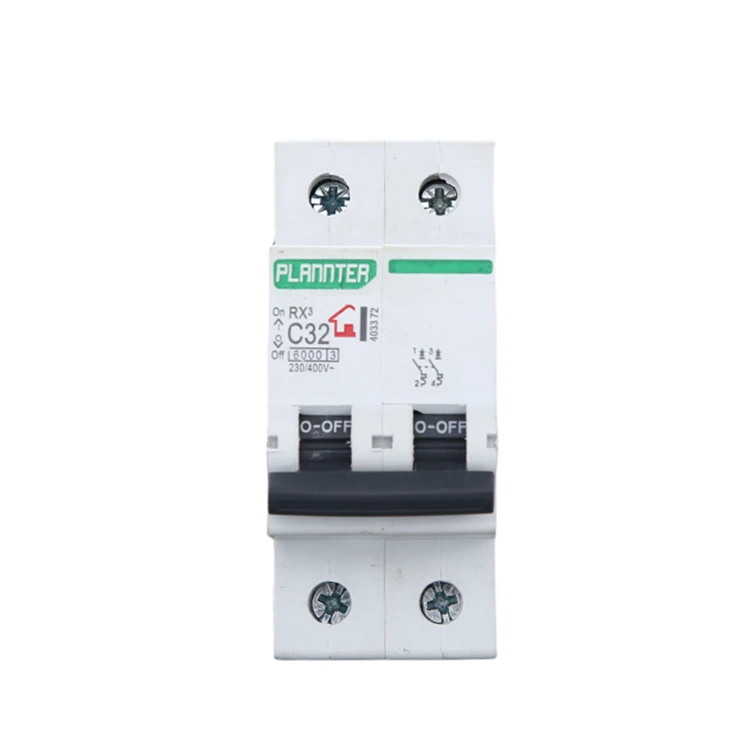

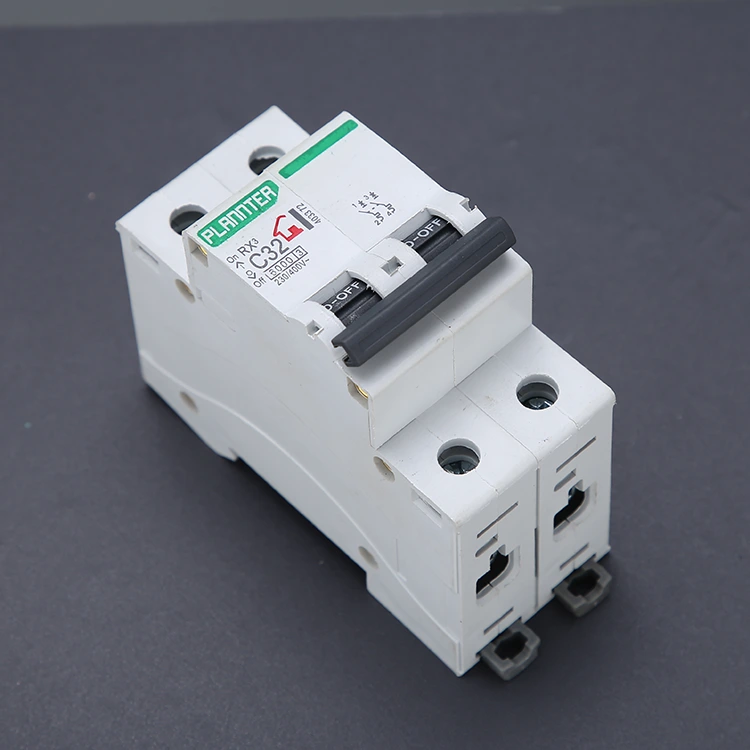

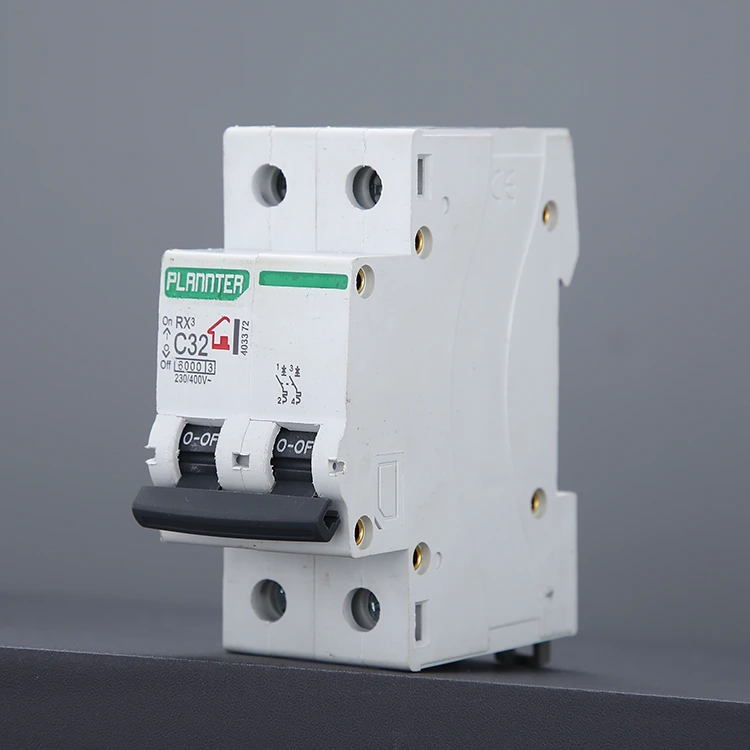

Автоматичний вимикач повітряного перемикача DZ47

Високоякісний автоматичний вимикач повітряного вимикача DZ47, який пропонує фабрика PUGAO (Plannter Electric), є свого роду електричним захисним пристроєм, що використовується в ланцюгах змінного струму, з двома незалежними полюсами, здатним одночасно відрізати вогонь і нульовий дріт у ланцюзі. Він відстежує зміну струму в ланцюзі в режимі реального часу за допомогою вбудованого термомагнітного механізму зачистки або електронного механізму зачистки, і коли схема перевантажена, коротке замикання та інші ненормальні умови, автоматичний вимикач DZ47 Air-Switch можна швидко та автоматично відключити, щоб відключити джерело живлення, уникаючи пошкодження обладнання, пожежі в ланцюзі та інших нещасних випадків. Продукти, вироблені PUGAO, суворо відповідають CE, CCC та Сертифікати ISO9001.

Принцип роботи

Автоматичний вимикач повітряного перемикача DZ47 є продуктом високої стандартизації. Зрілий виробничий процес і передова технологія PUGAO використовують три основні принципи роботи: теплове відключення, магнітне відключення та гасіння повітряної дуги. Наша продукція забезпечує надійний захист для тисяч електричних систем у всьому світі.

1. Термальна подорож

Автоматичний вимикач містить біметалеву стрічку, що складається з двох металів з різними коефіцієнтами теплового розширення. Коли струм у ланцюзі перевищує номінальне значення, але ще не досягає рівня короткого замикання, тепло, що виділяється струмом, змушує біметалеву стрічку згинатися вбік.

Після згинання до заданого кута він запускає механічне з’єднання, що спричиняє спрацювання автоматичного вимикача. Завдяки 14-річному накопиченому досвіду калібрування наша біметалева стрічка виготовлена ​​з високочистого матеріалу, що забезпечує чутливу та послідовну реакцію на коливання струму.

2. Магнітна подорож

Автоматичний вимикач містить електромагнітну котушку. Коли відбувається коротке замикання, струм миттєво зростає в кілька разів або навіть у десятки разів, ніж нормальне значення. Цей величезний струм створює потужне магнітне поле в котушці, миттєво притягуючи якорь електромагніту, як поршень.

Якір безпосередньо впливає на механізм відключення, досягаючи миттєвого відключення живлення на рівні мілісекунд.

Наша фабрика використовує мідь з високою електропровідністю та повністю автоматизований процес точкового зварювання, щоб гарантувати, що механізм не заклинить і не виходить з ладу під впливом струму високої частоти.

3. Система дугогасіння

У момент роз'єднання контактів струм високої напруги розриває повітря, утворюючи високотемпературну дугу, яка втягується в спеціально розроблену дугогасну камеру. Багатошарові металеві сітки розділяють дугу на кілька невеликих сегментів, швидко охолоджуючи та гасаючи її, щоб запобігти обгоранню контактів.

Наша серія DZ47 оптимізує щільність розташування решітки для гасіння дуги, ефективно захищаючи внутрішні компоненти навіть за умов частого відключення.

Технічні переваги

Автоматичний вимикач повітряного вимикача PUGAO DZ47 використовує високоефективну технологію термомагнітного роз’єднання для забезпечення точної та надійної роботи в різноманітних складних умовах експлуатації. Продукт має такі основні переваги:

Висока відключаюча здатність: стандартна модель має відключаючу здатність до 6 кА, що відповідає вимогам захисту від короткого замикання для міських електромереж і промислових середовищ.

Широка застосовність напруги: підтримка системи змінного струму 230/400 В, сильна сумісність, застосовна до різноманітних національних і регіональних стандартів електромереж.

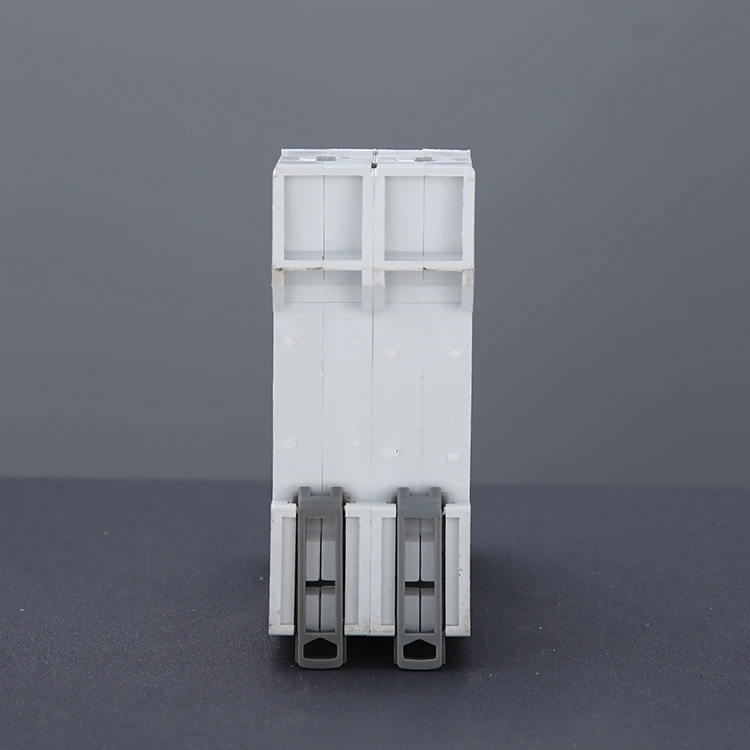

Модульна конструкція: компактний розмір, підтримує монтаж на DIN-рейку, легко інтегрується в усі види розподільних коробок і шаф управління.

Потужна здатність гасити дугу: автоматичний вимикач DZ47 Air-Switch використовує структуру, яка поєднує багатошарову керамічну прокладку та металеву дугогасильну решітку, що ефективно пригнічує дугу та подовжує термін служби.

Довгий механічний термін служби: після ретельних випробувань термін служби механічної роботи перевищує понад 10 000 разів.

FAQ

З: Чи можна використовувати автоматичні вимикачі серії DZ47 у системах постійного струму?

A: Ні. Серія DZ47 – це повітряний вимикач, розроблений спеціально для змінного струму. Змінний струм (AC) має характеристику переходу через нуль, а його внутрішня дугогасна сітка ефективно гасить дугу.

Постійний струм (DC) не має характеристики переходу через нуль. Використання автоматичного вимикача змінного струму може призвести до незагасання дуги, що потенційно може спричинити пожежу. Якщо вам потрібна сонячна або акумуляторна система, зв’яжіться з нами, щоб отримати конкретні технічні характеристики автоматичного вимикача постійного струму.

З: Як вибрати одну з трьох різних кривих відключення (B, C і D)?

A: Вибір залежить від типу завантаження:

Тип B (3-5In): підходить для навантажень із низьким пусковим струмом, таких як чисто резистивні нагрівачі та комп’ютерне обладнання.

Тип C (5-10 дюймів): найпоширеніша специфікація, підходить для освітлювальних приладів, загальної побутової техніки та комерційного розподілу електроенергії.

Тип D (10-14 дюймів): підходить для обладнання з надзвичайно високими пусковими струмами, наприклад невеликих двигунів, компресорів або промислових трансформаторів.

У Pugao є професійна технічна команда, яка може надати точні поради щодо вибору на основі ваших інженерних креслень. Зв’яжіться з нами, щоб надіслати свої вимоги та отримати безкоштовну пропозицію!

Якщо у вас виникнуть додаткові технічні запитання, негайно зверніться до наших інженерів; ми швидко відповімо.
