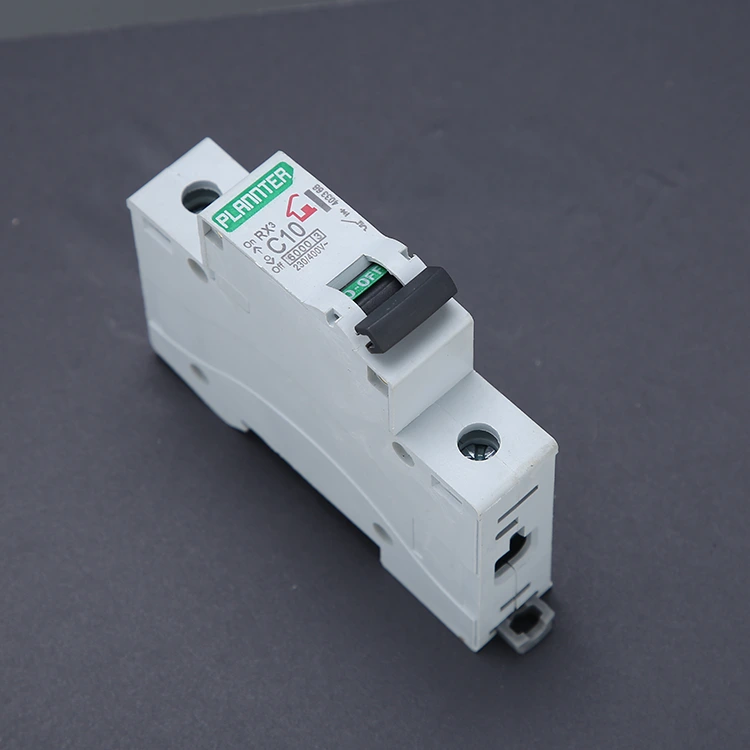

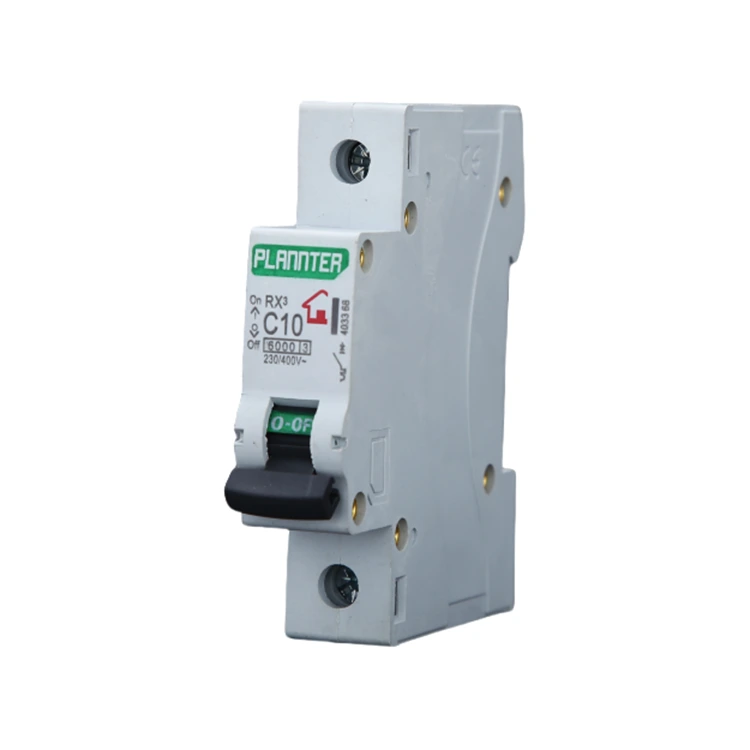

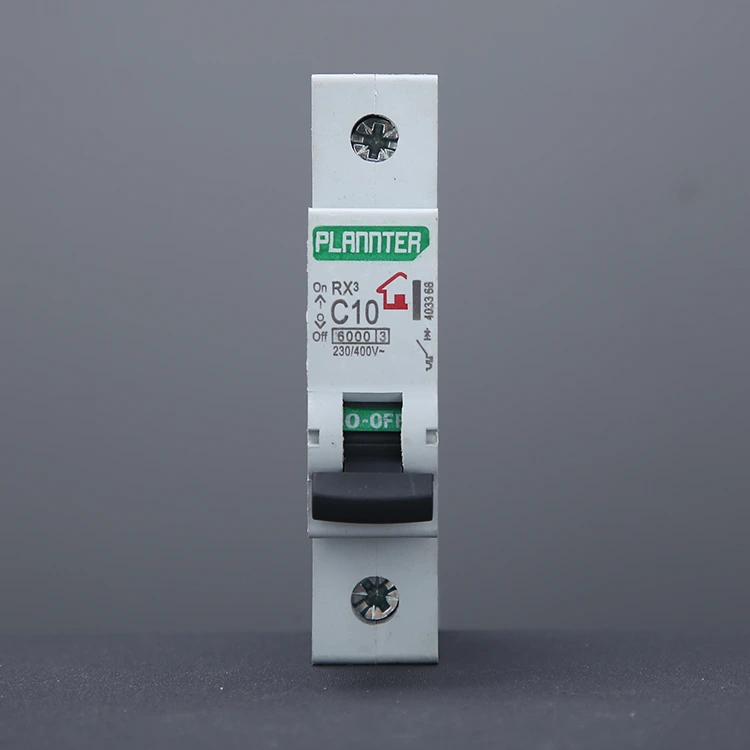

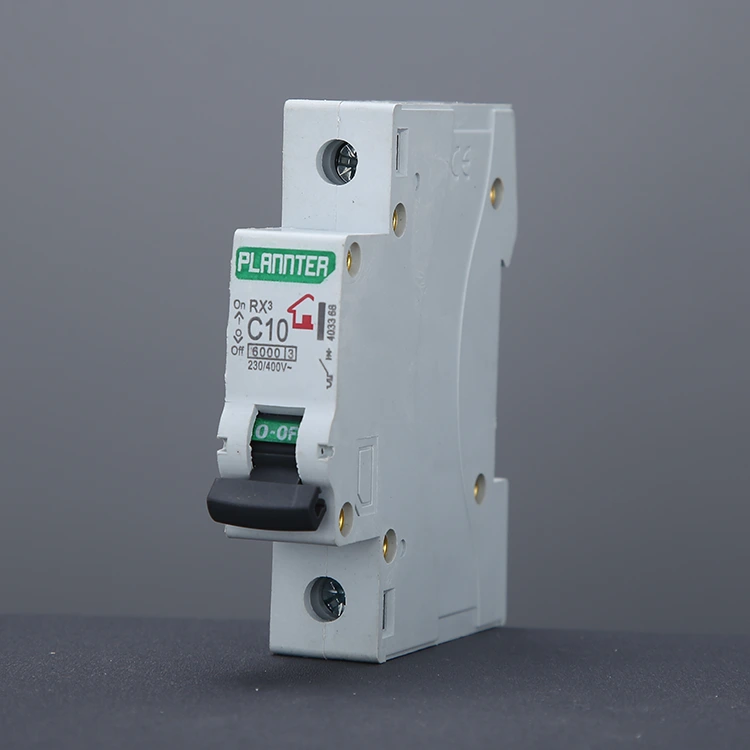

Автоматичний вимикач повітряного перемикача

PUGAO (Plannter Electric) є професійним виробником і постачальником у Китаї. Обсяг нашого автоматичного вимикача повітряного вимикача (MCB) становить лише 1/3 від традиційних виробів (стандартна ширина 1P 18 мм), підтримує монтаж на рейці, час заміни можна контролювати протягом 2 хвилин, а прозорий корпус зручний для усунення несправностей. Ефективність безпеки, з подвійним захистом від теплового розчіплювача перевантаження та магнітного розчіплювача короткого замикання, технологія гасіння дуги може витримувати напругу відновлення 400 В, час гасіння дуги <0,1 секунди.

Широка адаптивність, автоматичний вимикач повітряного вимикача підходить для середовища від -5°C до 40°C. Економічні переваги демонструються терміном служби 10 000 операцій за 40% нижчої вартості, ніж системи запобіжників. Застосування включають захист побутових і промислових ланцюгів, де вибір повинен зосередитися на номінальному струмі (6A-125A), відключаючій здатності (6kA для побутових, ≥10kA для промислових).

Що таке автоматичний вимикач повітряного перемикача?

Автоматичний вимикач повітряного вимикача — це пристрій захисту ланцюга, який використовує повітря як середовище для гасіння дуги. Він призначений для автоматичного припинення живлення в разі перевантаження або короткого замикання, тим самим забезпечуючи безпеку як проводки, так і обладнання.

Коли перемикач перериває потік сильного струму, між контактами утворюється інтенсивна електрична дуга з високою температурою. Якщо цю дугу не погасити негайно, вона може згоріти вимикач або навіть спровокувати пожежу.

Повітряний вимикач має спеціальну внутрішню камеру для гасіння дуги. Коли генерується дуга, вона потрапляє в цю камеру, де сегментується на численні менші дуги та швидко охолоджується навколишнім повітрям, що призводить до гасіння дуги.

застосування

1. Захист побутової техніки: мініатюрні автоматичні вимикачі широко використовуються в кондиціонерах, пральних машинах та іншій побутовій техніці для забезпечення безпеки побутової електроенергії. Захистіть обладнання та особисту безпеку.

2. Промислове застосування: Автоматичні вимикачі повітряного вимикача дуже важливі в промисловій автоматизації, системах живлення та комунікаційному обладнанні, захисті від перевантаження та короткого замикання, що може забезпечити стабільну роботу навіть у складних електричних системах.

Перевага

Хороші характеристики безпеки: PUGAO має власну технічну команду та використовує передову електронну технологію керування, яка має функцію суперзахисного захисту та може автоматично відключати подачу електроенергії, коли електрика ненормальна, таким чином ефективно запобігаючи пожежі та іншим нещасним випадкам.

Легкий монтаж і обслуговування: компактний і зручний, незалежно від того, встановлюється нове обладнання чи капітальний ремонт схем, він простий і швидкий для щоденного обслуговування та заміни.

Сильна застосовність: Автоматичні вимикачі Air-Switch можна налаштувати відповідно до потреб різних електричних систем, включаючи параметри специфікації, бренди тощо.

Рекомендації щодо використання

1. Виберіть правильний номінальний струм

Номінальний струм повітряного вимикача повинен бути в ≥ 1,2-1,5 разів більшим від фактичного струму навантаження. Вибір занадто низького номіналу може призвести до частих відключень, тоді як вибір занадто високого знижує чутливість захисту. Будь ласка, надайте конкретні деталі вашого проекту, і PUGAO оцінить ваші вимоги та порекомендує відповідне рішення.

2. Виберіть відповідну криву відключення на основі навантаження

Тип B: Освітлення та резистивні навантаження

Тип C: обладнання загального призначення, розетки та невеликі двигуни

Тип D: Обладнання з високими пусковими струмами та великими двигунами

Якщо ви не впевнені, віддайте перевагу C-Curve, оскільки він пропонує найбільшу універсальність.

3. Правильне встановлення

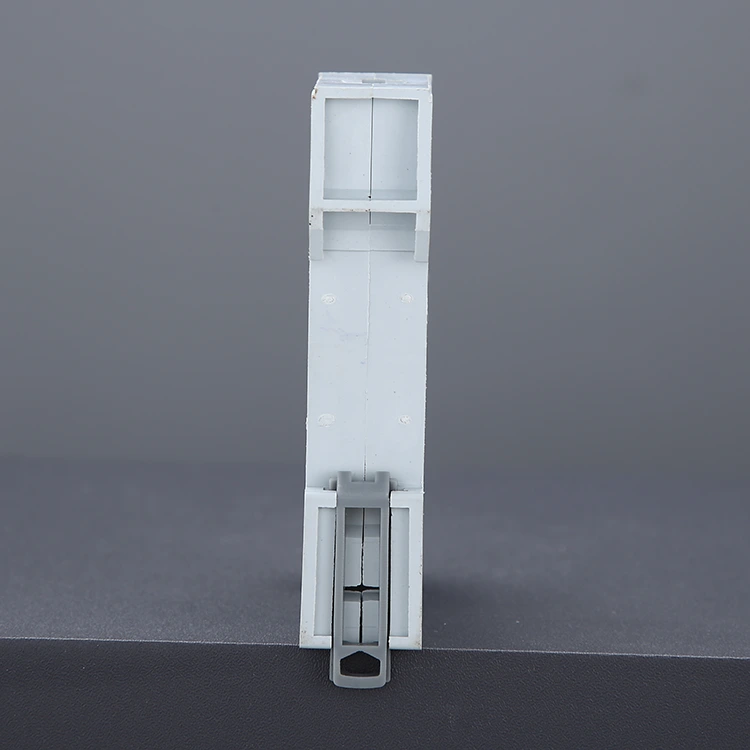

При встановленні АСВ його необхідно монтувати на стандартну DIN-рейку. Клеми електропроводки повинні бути надійно затягнуті, щоб запобігти ослабленню та подальшому перегріву. Використовуйте дроти, які відповідають зазначеним вимогам щодо калібру (наприклад, для номіналу 32 А рекомендований переріз дроту ≥ 4 мм²).

Рекомендоване середовище встановлення: Встановлюйте в сухій, добре вентильованій розподільній коробці. Уникайте впливу високих температур, вологості або корозійного середовища; при необхідності встановити додатковий захисний кожух.

4. Уникайте тривалої роботи з повним навантаженням

Рекомендується підтримувати фактичний робочий струм у межах 70–80 % від номінального значення. Тривала робота з повним навантаженням може призвести до надмірного підвищення температури та скорочення терміну служби.

Поширені несправності та усунення несправностей

Несправності в автоматичних вимикачах Air-Switch зазвичай виникають через перевантаження, погану проводку або неправильний вибір продукту. Забезпечивши правильний вибір продукту, правильне встановлення та регулярні перевірки, можна ефективно уникнути понад 90% потенційних проблем.

Разом із доставкою продукту ми надаємо вичерпні рекомендації щодо встановлення, використання та обслуговування; наведений нижче список поширених проблем служить корисною довідкою.

1. Часте спотикання

Симптом: Після роботи потужних приладів протягом певного періоду часу автоматичний вимикач автоматично спрацьовує, а вимикач стає помітно теплим на дотик.

Причини:

Надмірне навантаження: загальний струм, споживаний приладами, що працюють у ланцюзі, перевищує номінальну потужність струму автоматичного вимикача.

Висока температура навколишнього середовища: погане розсіювання тепла в розподільчій коробці спричиняє передчасне спрацьовування внутрішніх термочутливих компонентів автоматичного вимикача.

Рішення: Зменшіть кількість потужних приладів, підключених до однієї мережі, щоб розподілити навантаження.

Якщо навантаження справді є необхідним і існуючі специфікації електропроводки це дозволяють, оновіть автоматичний вимикач із вищим номінальним струмом.

2. Миттєве відключення

Симптом: Відразу після вимикання автоматичного вимикача або підключення до розетки певного приладу вимикач спрацьовує миттєво, що часто супроводжується гучним ударом або видимою іскрою.

Причини:

Коротке замикання в лінії: провід під напругою увійшов у прямий контакт із нейтральним проводом.

Пошкоджений прилад: сталася внутрішня електрична несправність або коротке замикання в одному з підключених приладів.

Рішення: Не намагайтеся постійно замикати вимикач. Вимкніть усі прилади, підключені до цього конкретного ланцюга, а потім спробуйте знову замкнути вимикач.

Якщо вимикач більше не спрацьовує, це означає, що один із приладів несправний; якщо він продовжує спрацьовувати, це свідчить про те, що проводка, вбудована в стіну, пошкоджена, і вимагає огляду професійним електриком.

3. Перекидний важіль не вдається скинути

Симптом: після спотикання важіль тумблера здається ослабленим або млявим; при натисканні в положення «ON» він негайно повертається в положення «OFF».

Причини:

Помилка не усунена: коротке замикання або сильне перевантаження все ще існує в лінії; механізм «вільного відключення» автоматичного вимикача вмикається для забезпечення захисту.

Пошкодження внутрішнього механізму: після сильного короткого замикання внутрішні контакти могли зваритися разом, або механічні пружини могли зазнати втомного пошкодження.

Рішення: Спочатку перевірте, чи не вискочила кнопка скидання на пристрої захисного відключення (RCD).

Якщо ви не можете вимкнути вимикач навіть після виключення зовнішніх несправностей, це означає, що сам вимикач пошкоджений і його необхідно замінити.

4. Перегрів терміналу або зміна кольору корпусу

Симптом: Виявлено запах горілого, або пластиковий корпус навколо клем електропроводки автоматичного вимикача виглядає пожовклим або чорним.

Причини:

Послаблені з’єднання: це становить найнебезпечнішу небезпеку. Неправильне затягування гвинтів збільшує опір контакту, утворюючи сильне нагрівання.

Невідповідний діаметр дроту: використання занадто тонкого дроту призводить до передачі тепла безпосередньо до автоматичного вимикача.

Рішення: Негайно вимкніть електропостачання! Обріжте обгорілі кінці проводів, заново зніміть ізоляцію та надійно затягніть гвинти. Якщо корпус автоматичного вимикача деформувався через нагрівання, необхідно замінити весь блок.

5. Чітке дзижчання під час роботи

Симптом: Під час роботи автоматичний вимикач видає слабке, але безперервне електромагнітне дзижчання (характерне для змінного струму).

Причини:

Вібрація електромагнітного механізму: внутрішня електромагнітна арматура нерівна, або в механізм потрапили сторонні предмети.

Високе струмове навантаження: під час роботи майже на повну потужність сили магнітного поля викликають легкий резонанс внутрішніх компонентів.

Рішення: дуже слабке дзижчання зазвичай є нормальним. Однак якщо звук гучний або інтенсивний, особливо якщо він супроводжується перегрівом, це означає, що внутрішні компоненти старіють; рекомендується заміна блоку.
