Міні-вимикач з високою відключаючою здатністю 32A

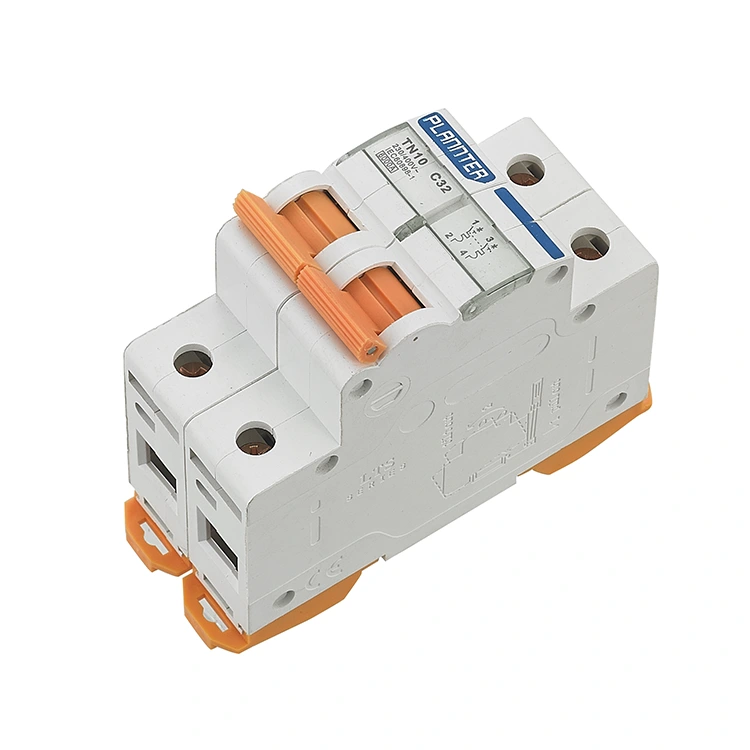

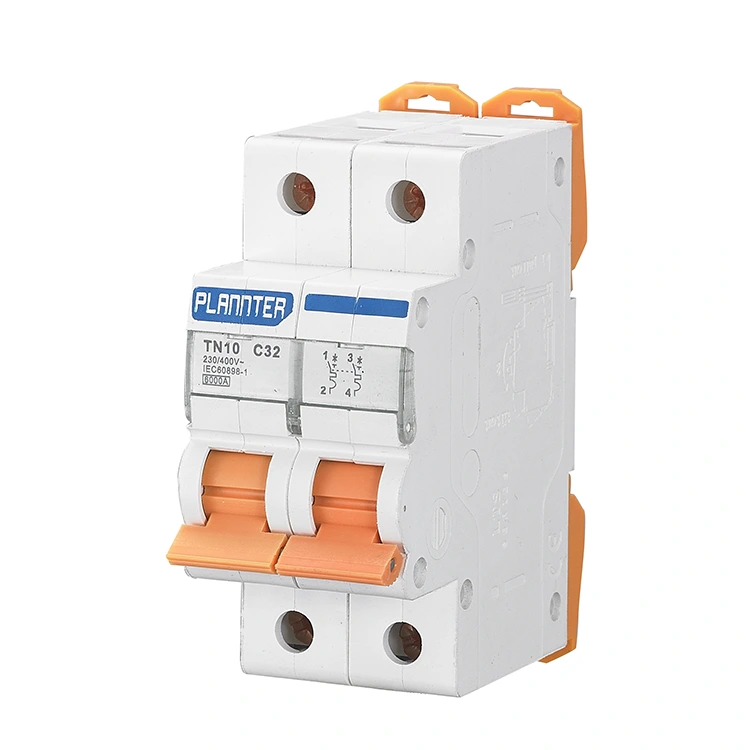

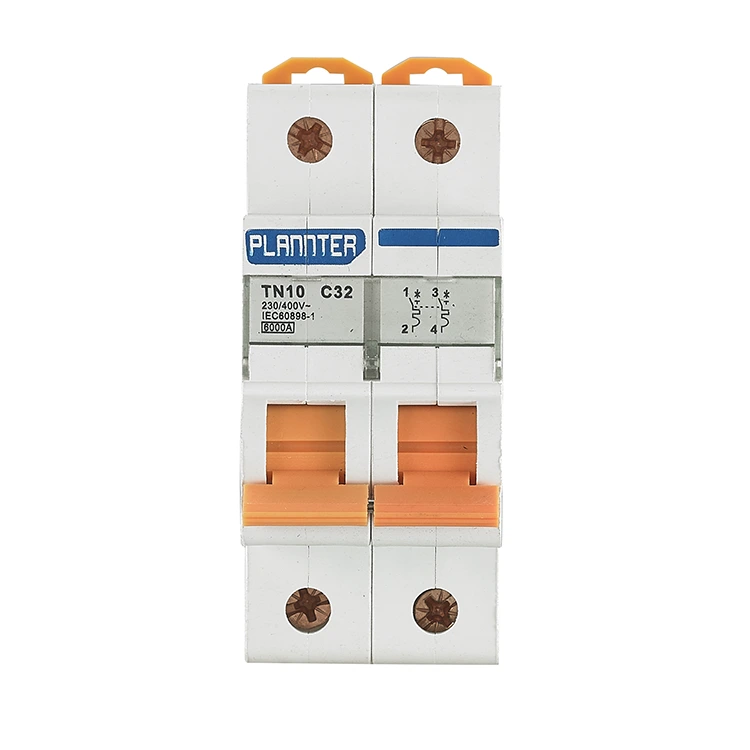

Міні-автоматичний вимикач PUGAO (Plannter Electric) 32A з високою відключаючою здатністю — це захисний пристрій, який керує обома полюсами (пожежним і нульовим) одночасно. У порівнянні з однополюсним автоматичним вимикачем, який відрізає лише пожежний дріт, він реалізує повну ізоляцію кола та забезпечує вищий рівень безпеки. Коли в ланцюзі виникає перевантаження або коротке замикання, виріб швидко реагує, щоб синхронно перекрити шлях струму обох полюсів, ефективно запобігаючи потенційним загрозам безпеці, які можуть бути спричинені зарядженою нульовою лінією.

Діапазон номінального струму виробу становить від 6 А до 63 А, що відповідає потребам більшості сценаріїв застосування. Відключаюча здатність становить до 6 кА, що гарантує надійне відключення струму замикання у разі сильного короткого замикання.

Що таке міні-вимикач з високою відключаючою здатністю 32A?

Міні-вимикач з високою відключаючою здатністю 32A — це пристрій захисту від низької напруги з номінальним струмом 32 ампер і високою вимикаючою здатністю при короткому замиканні; в першу чергу він призначений для забезпечення безпечного захисту електричних кіл, що працюють у середовищах, що характеризуються високими струмами пошкодження.

Як і стандартні автоматичні вимикачі, він служить для захисту ланцюгів з номінальною силою струму 32 А (зазвичай це відповідає 6 мм² або 10 мм² кабелю) і підходить для таких застосувань, як кондиціонери, водонагрівачі або невелике промислове обладнання.

Термін «відключаюча здатність» означає максимальну величину струму, яку цей автоматичний вимикач може безпечно перервати під час короткого замикання без пошкодження — зокрема, без зварювання контактів, вибуху чи займання.

Стандартні автоматичні вимикачі зазвичай мають відключаючу здатність 4,5 кА або 6 кА, тоді як моделі з високою відключаючою здатністю мають номінал 10 кА або вище.

У разі сильного короткого замикання миттєва сила струму може досягати 8000 А. Якщо в такому випадку використовувати стандартний вимикач на 6 кА, пристрій може потенційно вибухнути; однак вимикач з високою відключаючою здатністю 10 кА зможе безпечно перервати джерело живлення без будь-яких пошкоджень.

застосування:

Житлова система розподілу електроенергії: як головний вимикач або захист відгалуження домашньої розподільної коробки, щоб забезпечити безпеку споживання електроенергії вдома.

Комерційний: Цей McB з високою відключаючою здатністю 32A використовується в ланцюгах освітлення та розеток у торгових центрах, офісних будівлях і готелях для забезпечення надійного захисту від витоку та перевантаження.

Промислове середовище: використовується в шафах керування, розподільних коробках та іншому обладнанні для захисту однофазних двигунів та інших важливих навантажень.

Громадські заклади: цей McB з високою відключаючою здатністю 32A відіграє ключову захисну роль у системі розподілу електроенергії шкіл, лікарень, станцій та інших громадських місць

Тимчасове джерело живлення: Забезпечення безпеки на будівельних майданчиках, активному відпочинку та інших випадках тимчасового електропостачання

У яких сценаріях ми рекомендуємо вибирати автоматичні вимикачі з високою вимикаючою здатністю?

1. Близькість до трансформаторів або розподільних приміщень

Принцип: чим ближче пристрій до джерела живлення, тим вищий потенційний струм короткого замикання. На виході трансформатора струм короткого замикання легко може перевищити 10 кА.

Ризик: стандартні автоматичні вимикачі не здатні витримати такі навантаження; отже, вимикачі з високою відключаючою здатністю повинні використовуватися як основна лінія захисту.

2. Промислові електромережі та довгі кабельні лінії

Принцип: промислові шини міцні та мають низький імпеданс, що призводить до величезної енергії короткого замикання.

Ризик: стандартні автоматичні вимикачі часто не мають достатньої здатності гасити дугу; така нездатність загасити дугу може призвести до пожежі в розподільній шафі.

3. Каскадний захист

Принцип: у багаторівневих системах розподілу електроенергії автоматичні вимикачі, що знаходяться вище за течією, потребують вищої відключаючої здатності, щоб витримувати енергію, відбиту назад від пристроїв, що знаходяться нижче.

Ризик: щоб забезпечити вибірковий захист, автоматичні вимикачі на кінцевому кінці системи часто також потребують модернізації до моделей з вищою відключаючою здатністю.

FAQ

Q: Чи підходить автоматичний вимикач з високою відключаючою здатністю 32A для пускових навантажень двигуна?

A: Так, якщо вибрано правильну криву відключення. Для індуктивних навантажень, таких як електродвигуни, ми рекомендуємо вибрати криву відключення типу D. Це гарантує, що автоматичний вимикач не спрацьовує, коли двигун генерує пусковий струм, який у 5-8 разів перевищує його номінальне значення; водночас, використовуючи свою високу відключаючу здатність, він забезпечує найвищий рівень безпеки у випадку внутрішньої несправності короткого замикання в двигуні.

Питання: Чому автоматичний вимикач PUGAO 32A демонструє нижче підвищення температури під високими навантаженнями?

A: Підвищення температури є критичним показником для оцінки якості силових автоматичних вимикачів. Ми використовуємо повністю автоматизований процес точкового зварювання для захисту внутрішніх струмопровідних компонентів, що забезпечує надзвичайно низький контактний опір.

У поєднанні з оптимізованою конструкцією внутрішнього повітряного потоку для розсіювання тепла внутрішнє теплогенерування залишається значно нижчим за межі міжнародних стандартів — навіть при роботі з повним навантаженням 32 А. Це значно подовжує термін служби як вимикача, так і ізоляції проводів.

Q: Чи можна встановити міні-вимикач з високою відключаючою здатністю 32A у стандартну розподільну коробку для житлових приміщень?

A: Абсолютно. Він має стандартну модульну конструкцію 18 мм і сумісний із системами монтажу на DIN-рейку 35 мм. Хоча він забезпечує промисловий рівень захисту, він зберігає компактний форм-фактор.
