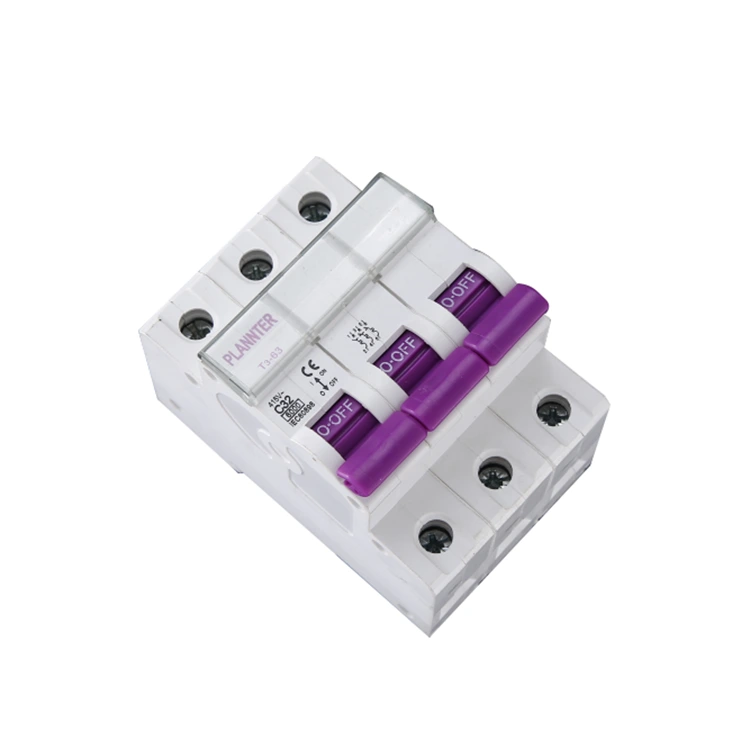

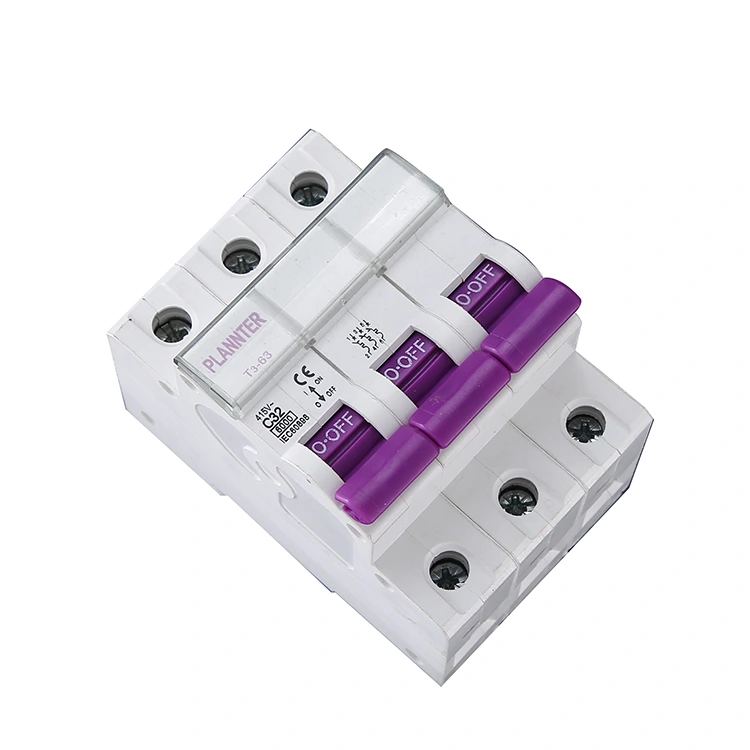

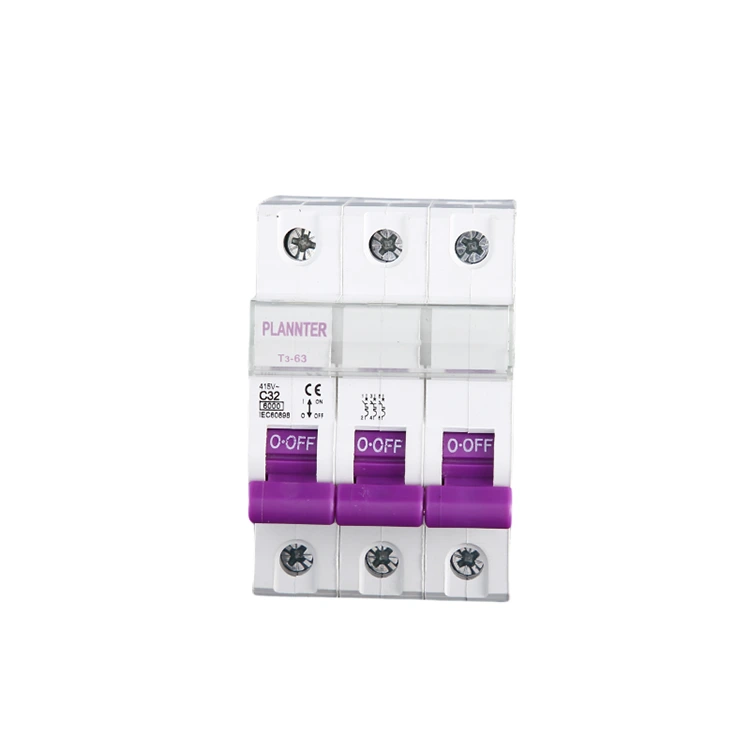

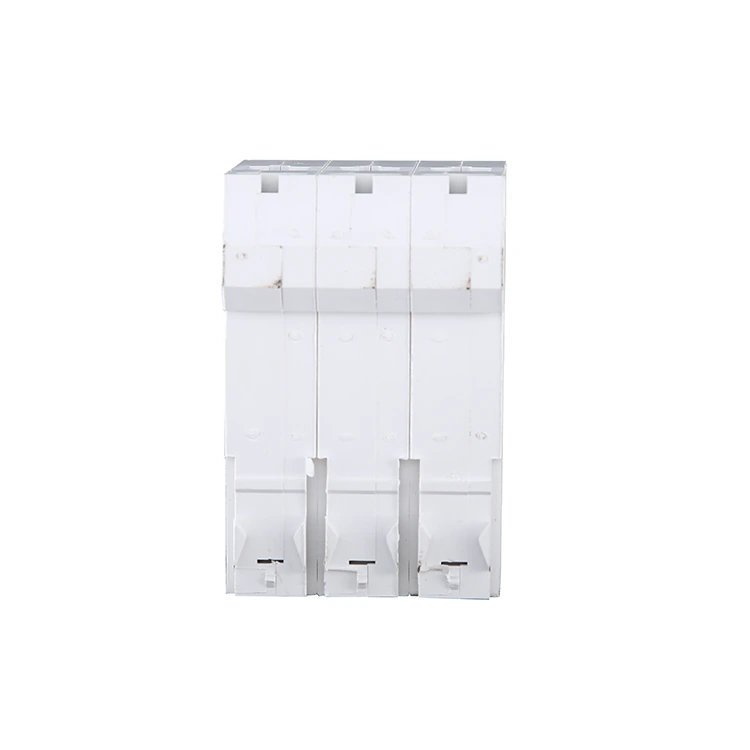

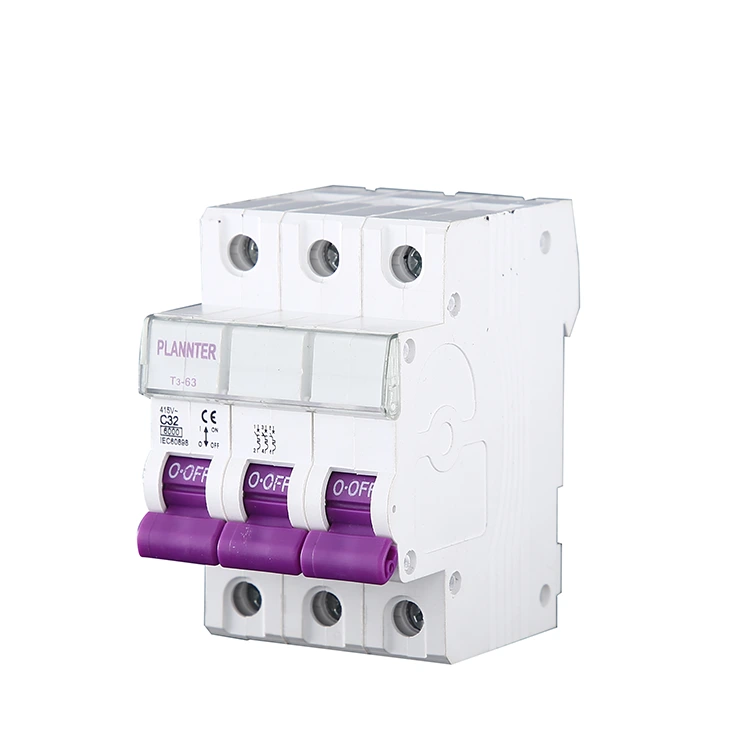

3-полюсний автоматичний вимикач змінного струму

3-полюсний автоматичний вимикач змінного струму належить до категорії електроприладів низької напруги, які широко використовуються в промислових, комерційних і цивільних сферах, призначені для трифазних ланцюгів, можуть бути в поточних аномаліях, таких як перевантаження, умови короткого замикання, автоматично відключати ланцюг, щоб захистити обладнання та безпеку персоналу. Виберіть PUGAO (Plannter Electric) як виробника та отримайте пряму ціну від заводу.

Особливості продукту

1. Трифазне синхронне керування

Цей 3-полюсний автоматичний вимикач змінного струму здатний одночасно підключати або відключати трифазні лінії живлення L1, L2 і L3. У разі виникнення несправності в будь-якій окремій фазі пристрій ініціює одночасне відключення живлення на всіх трьох фазах, таким чином запобігаючи пошкодженню обладнання, спричиненому роботою в умовах втрати фази.

2. Захист від перевантаження та короткого замикання

Захист від перевантаження: використовує теплове відключення для вирішення тривалих умов надмірного струму.

Захист від короткого замикання: використовує магнітне відключення для миттєвого переривання несправностей із сильним струмом.

Вибираючи цей вдосконалений продукт, ви гарантуєте повний захист своїх електричних ланцюгів.

3. Підвищена безпека експлуатації обладнання

Цей продукт зменшує ризики, пов’язані з дисбалансом трифазної напруги, захищаючи критичне обладнання, наприклад двигуни та компресори, і ефективно знижуючи витрати, пов’язані з пошкодженням обладнання та простоєм.

4. Модульна конструкція та монтаж

Продукти PUGAO мають конструкцію монтажу на DIN-рейку, що дозволяє легко інтегрувати їх у розподільні шафи або панелі керування. Це полегшує ефективне пакетне встановлення та обслуговування в рамках інженерних проектів.

Основні параметри та характеристики

Купуючи або вибираючи продукт, ви можете перевірити наступні параметри для 3-полюсного автоматичного вимикача змінного струму на основі ваших конкретних вимог проекту або зв’язатися з нами, щоб розробити комплексне рішення відповідно до ваших потреб.

Номінальна напруга (Ue): Зазвичай 380 В, 400 В або 415 В змінного струму (для трифазних систем).

Номінальний струм (In): Загальні рейтинги включають 16A, 32A та 63A; доступні сильноточні моделі до 100А або 125А.

Розривна здатність (Icn): Наприклад, 6 кА або 10 кА. Враховуючи вищі рівні енергії, пов’язані з трифазним живленням, рекомендується віддавати пріоритет специфікації 10 кА для підвищення резервування безпеки.

Крива відключення:

Тип C: підходить для офісних будівель, систем освітлення або загального комерційного розподілу електроенергії.

Тип D: Спеціально розроблений для запуску двигунів, здатний витримувати миттєві пускові струми, що в 10-14 разів перевищують номінальний струм.

Застереження щодо використання

1. Електричні системи дуже складні. З міркувань безпеки експлуатацію та установку 3-полюсних автоматичних вимикачів змінного струму мають виконувати кваліфіковані спеціалісти. Наприклад, під час роботи спочатку вимкніть джерело живлення з боку навантаження, а потім відключіть вторинну та третинну сторони.

2. Під час роботи суворо дотримуйтеся робочих процедур. У разі виникнення будь-якої ситуації, що впливає на нормальну роботу електричної системи, негайно вживайте екстрених заходів.

3. Після успішного встановлення автоматичний вимикач працюватиме нормально. Під час роботи негайно відстежуйте поточні дані та виконуйте періодичні перевірки та технічне обслуговування.

Коли потрібен 3-полюсний автоматичний вимикач змінного струму?

Як професійний виробник і постачальник, PUGAO також пропонує 1-полюсні (1P) і 2-полюсні (2P) автоматичні вимикачі; однак, щодо вибору продукту, 3-полюсний (3P) автоматичний вимикач повинен використовуватися щоразу, коли ви маєте справу з трифазним електричним обладнанням або трифазними лініями електропередачі. Нижче наведено наші рекомендації для конкретних сценаріїв.

1. Трифазне моторне обладнання

Приклади включають промислові двигуни, водяні насоси, повітряні компресори тощо.

Причина:

Трифазні двигуни вимагають одночасного живлення всіх трьох фаз. Якщо лише одна фаза переривається, а інші залишаються активними, двигун працюватиме в стані «втрати фази»; це неминуче призводить до перегоряння двигуна, що призводить до значних фінансових втрат.

2. Трифазні системи електропостачання

Приклади включають заводські системи розподілу електроенергії, комерційну трифазну електропроводку, трифазні розподільні шафи тощо.

Причина:

Обґрунтування тут відображає категорію обладнання, згадану вище: трифазні лінії повинні вмикатися та вимикатися синхронно. У разі виникнення аномалії в будь-якій окремій фазі необхідно від’єднати всю ланцюг, щоб забезпечити повний, синхронізований трифазний захист.

3. Потужне промислове або комерційне обладнання

Приклади включають центральні системи кондиціонування повітря, промислове опалювальне обладнання, автоматизоване виробниче обладнання тощо.

Причина:

Таке обладнання зазвичай споживає високу потужність і покладається на трифазне живлення; отже, для правильної роботи потрібен стабільний і збалансований трифазний струм.

4. Інші сценарії, що потребують захисту від пошкодження через втрату фази

У проектах, які включають таке обладнання, використання 1P або 2P автоматичних вимикачів, а не 3P блоків, створює ризик: якщо одна фаза переривається, а інші залишаються під напругою, обладнання продовжить працювати, хоча в скомпрометованому та ненормальному стані.

Будь ласка, зв’яжіться з PUGAO, щоб отримати послуги з розробки конкретного рішення та технічної підтримки.

FAQ

З: Чи пропонує PUGAO послуги з налаштування?

A: Так, ми надаємо індивідуальні послуги. Як китайський виробник 3-полюсного автоматичного вимикача змінного струму з 14-річним професійним досвідом роботи на заводі, ви можете налаштувати такі параметри, як номінальний струм, відключаюча здатність і спосіб встановлення відповідно до конкретних потреб.

Q: Які технічні параметри мені потрібно побачити?

A: 1. Номінальний струм - повинен відповідати фактичному робочому струму навантаження;

2. Номінальна робоча напруга - має відповідати рівню напруги системи;

3. Вимикаюча здатність при короткому замиканні - має бути більшою за очікуваний струм короткого замикання в точці встановлення.
