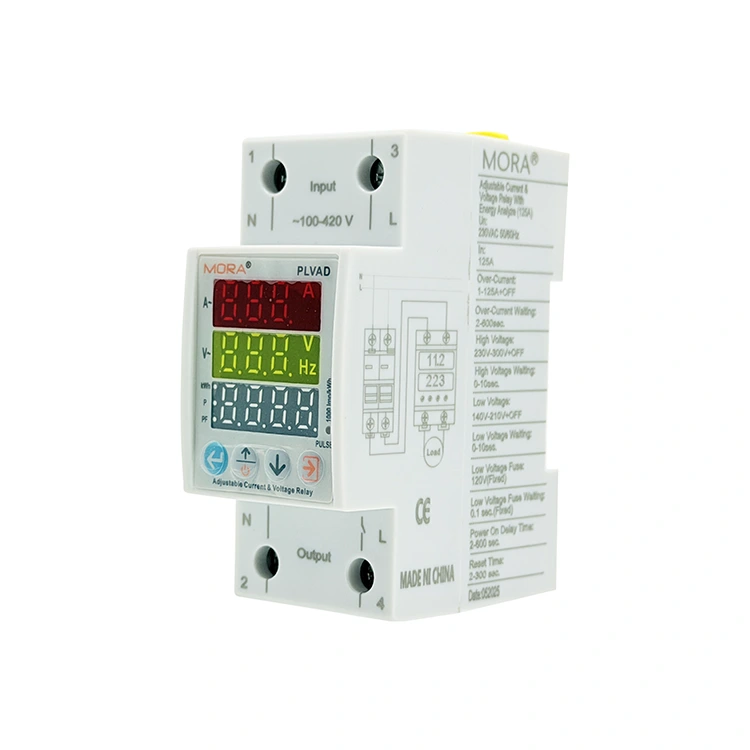

2P цифровий захист від напруги типу C з потрійним дисплеєм

Покупці промислових розподільних пристроїв шукають багатофункціональні пристрої моніторингу, які економлять простір на рейках і зменшують складність електропроводки. Виготовлений компанією PUGAO (Mora) високоефективний 2P цифровий захист від напруги типу C із потрійним дисплеєм відповідає цим пошуковим потребам завдяки модульному пакету «все в одному» шириною 36 мм. На відміну від старих конструкцій із подвійним вікном, цей пристрій має вбудований внутрішній датчик струму та схему відстеження витоку з високою роздільною здатністю. Вбудований мікропроцесор обробляє ці вхідні дані одночасно, забезпечуючи незалежні діапазони регулювання для перенапруги, перевантаження по струму та несправностей залишкового струму, щоб забезпечити повний захист чутливого автоматизованого обладнання.

Що може зробити потрійний віконний інтерфейс для вашої ефективності обслуговування?

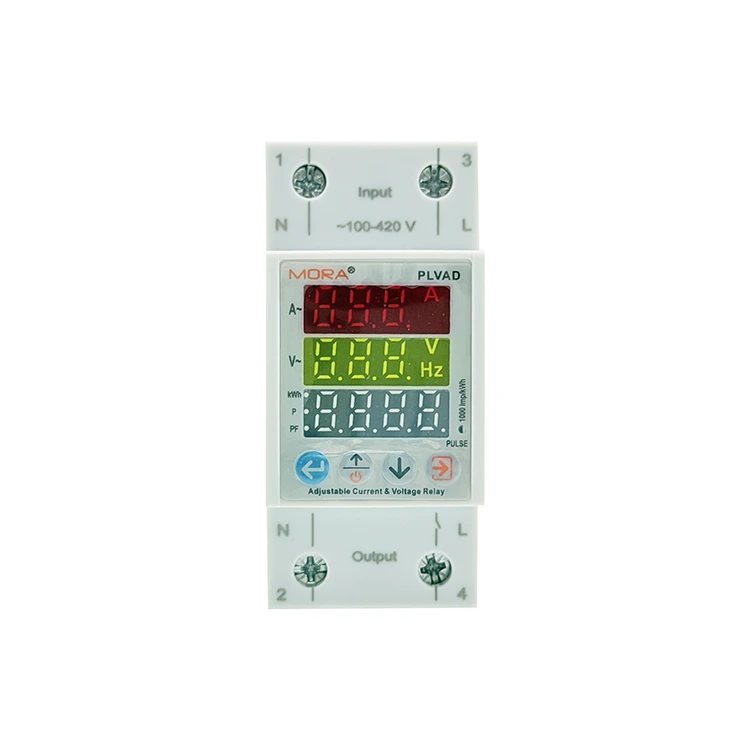

Сучасні субпанелі автоматизації потребують детальних електричних даних для спрощення діагностики та запобігання простою. 2P цифровий захист від напруги типу C із потрійним дисплеєм використовує три незалежні цифрові вікна відображення, які одночасно показують мережеву напругу (В), струм активного кола (A) і показники залишкового струму/потужності в реальному часі. Це відображення даних у режимі реального часу усуває необхідність вручну переходити між меню за допомогою кнопок на передній панелі, дозволяючи командам технічного обслуговування миттєво виявляти незбалансоване навантаження, гармонічні струми або несправність ізоляції до того, як критична несправність спричинить позапланове відключення системи.

Технічні характеристики

• Діапазон робочої напруги: від 140 В до 300 В змінного струму (50/60 Гц)

• Потужність моніторингу струму (Iₘₐₓ): від 1 A до 63 A з можливістю регулювання (крок: 0,1 A)

• Спектр чутливості до витоку: діапазон від 10 мА до 99 мА або настроюваний байпас

• Швидкість/точність оновлення даних: ≤ 0,5 с. Цикл вибірки/Метрологія класу 1.0

• Місткість клемної проводки: приймає до 25 мм² одножильний / 16 мм² гнучкий багатожильний кабель

• Відповідність і сертифікати: Сертифікат CE, RoHS, виготовлено відповідно до стандартів IEC 60947-2 Додаток B

Мікросекундне відстеження витоків на землю

Точний моніторинг витоку на міліметровому рівні: оснащений професійним ядром моніторингу залишкового струму, він підтримує відстеження в режимі реального часу струму замикання на землю на рівні міліампер, точно фіксуючи крихітні сигнали витоку, спричинені старінням дроту, проникненням вологи та пошкодженням ізоляції.

Подвійний захист від пожежі та ураження електричним струмом: він створює вторинний захисний бар’єр для схеми на основі захисту від короткого замикання, ефективно запобігаючи електричним пожежам і ураженням електричним струмом, спричиненим порушенням ізоляції, і підходить для старих електропроводки та промислових сценаріїв високого рівня безпеки.

Вбудований датчик струму з малими втратами та захист від надточного струму

Компактна конструкція інтегрованого датчика: вбудований високоточний трансформатор струму з низьким опором, підтримує високоточний моніторинг струму в повному діапазоні 0–63 A. 2P цифровий захист від напруги типу C з потрійним дисплеєм усуває потребу у зовнішніх датчиках трансформатора струму та допоміжній проводці, значно оптимізуючи внутрішнє розташування розподільної коробки та зменшуючи витрати на техніку.

Інтелектуальна ідентифікація пускового струму: користувачі можуть налаштувати поріг спрацьовування надлишкового струму та час затримки. Система може автоматично визначати й уникати миттєвого пускового струму під час запуску двигуна, не створюватиме неприємних відключень і може швидко відключати джерело живлення у разі справжнього тривалого перевантаження, щоб захистити обладнання схеми.

Довгострокове стабільне з'єднання

• Газонепроникна конструкція проводки: нікельовані мідні затискачі та сталеві композитні гвинти M5 витримують максимальний крутний момент проводки 2,5 Нм із сильною силою затиску.

• Захист від старіння та ослаблення: глибокі зубці проти ковзання на внутрішній стінці клеми щільно впинаються в серцевину мідного дроту, ефективно усуваючи дефекти ослабленого контакту, спричинені повзучістю міді та тривалим термічним циклом, і підтримують стабільну роботу з низьким опором.

FAQ

З: Чому поточний дисплей показує 0,0 А, коли малопотужне обладнання працює нормально?

A: Вбудований трансформатор струму цієї моделі відкалібрований для промислового моніторингу потужного навантаження з мінімальним порогом виявлення 0,5 A. Робочий струм малопотужного обладнання, такого як невеликі ліхтарики та резервна електроніка, нижчий за межу виявлення, тому на дисплеї відображається 0,0 A. Цей 2P цифровий захист від напруги типу C із потрійним дисплеєм призначений для промислового захисту від високого навантаження, а не для вимірювання мікроструму малопотужного обладнання.

З: Чи можна вимкнути функцію захисту від витоку для старих об’єктів із високим базовим витоком?

A: Так. Порогове значення залишкового струму можна вільно регулювати в межах 10–99 мА або вимкнути вручну за допомогою меню програмування, щоб уникнути неприємних відключень, спричинених властивим базовим витоком старих ліній. Рекомендується, щоб його обслуговував кваліфікований електрик після підтвердження безпеки електропроводки на місці, щоб забезпечити відповідність специфікаціям безпеки заземлення на місці.

Питання: Чи будуть втрачені налаштовані параметри напруги та струму після збою живлення?

A: Без втрат. Усі встановлені користувачем пороги захисту та робочі параметри затверджуються у бортовій енергонезалежній мікросхемі EEPROM, резервна батарея не потрібна. Параметри постійно зберігаються та можуть бути автоматично завантажені для відновлення роботи захисту після відновлення живлення мережі.
