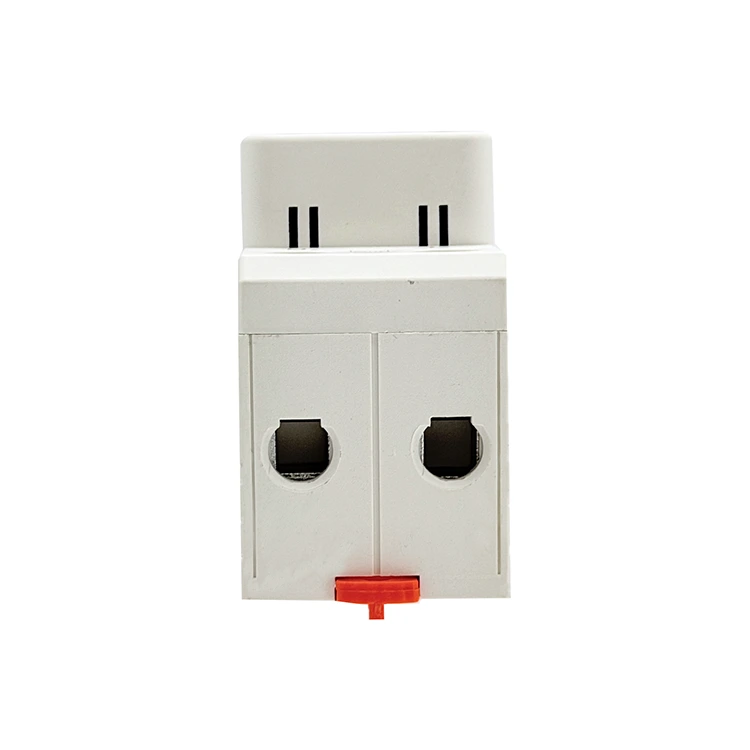

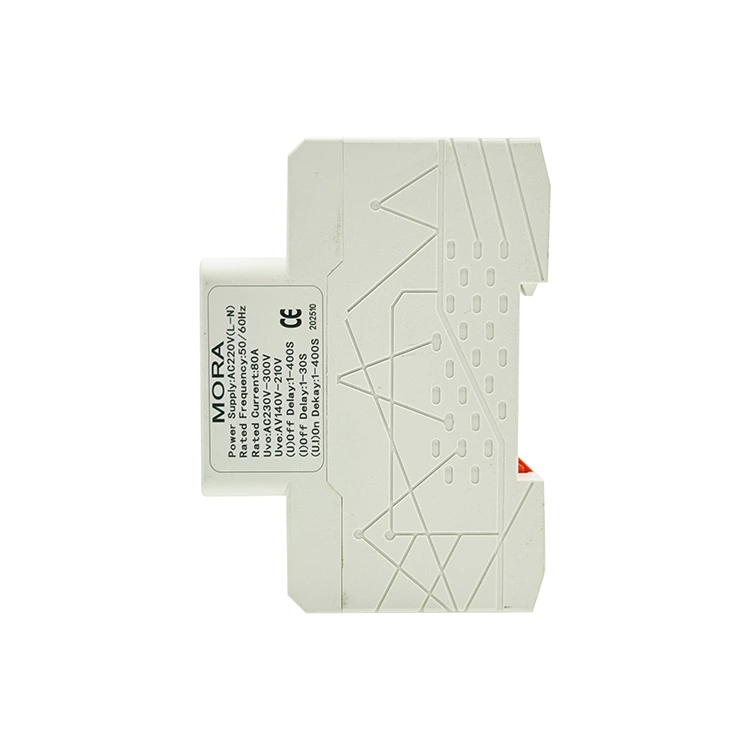

2P автоматичний повторний підключення захисту від напруги типу M потрійний дисплей

Команди із закупівель, які шукають розподільні пристрої для віддаленої інфраструктури, потребують інтелектуальних модулів захисту, які можуть автоматично відновлюватися після тимчасових збоїв живлення, щоб максимізувати час безвідмовної роботи системи. Розроблений і виготовлений компанією Pugao (Mora), високопродуктивний 2P Auto Reconnect Voltage Protector Type M Triple Display розроблений спеціально для цих автоматичних застосувань. Окрім простого ручного скидання реле, цей пристрій має інтелектуальний алгоритм автоматичного повторного вмикання, який відстежує стан мережі після відключення. Як тільки напруга мережі стабілізується в межах безпечних параметрів протягом заданого періоду зворотного відліку, внутрішній механізм із двигуном автоматично замикає ланцюг, відновлюючи живлення для низхідних телекомунікаційних масивів, мереж безпеки або систем моніторингу погоди.

Тривіконний масив з інтегрованим лічильником помилок

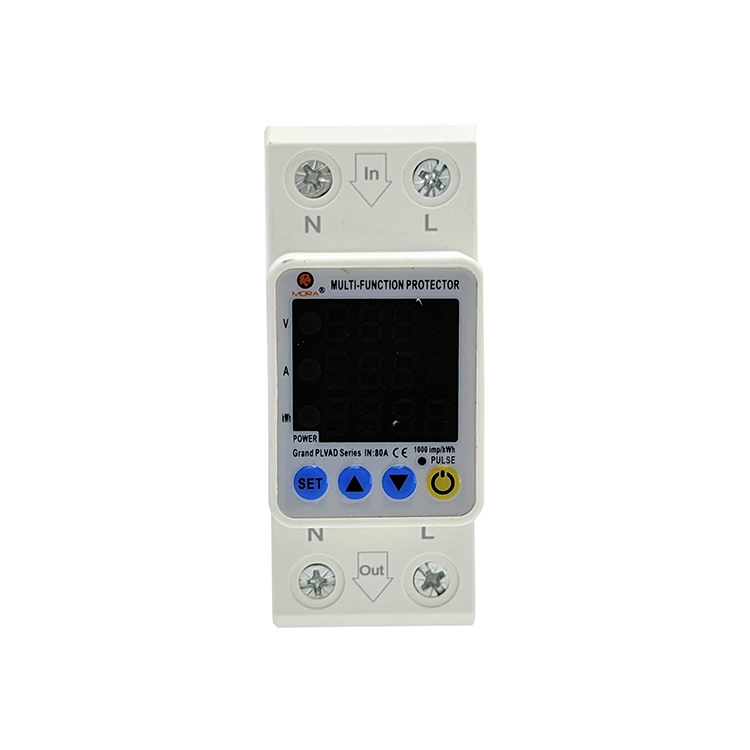

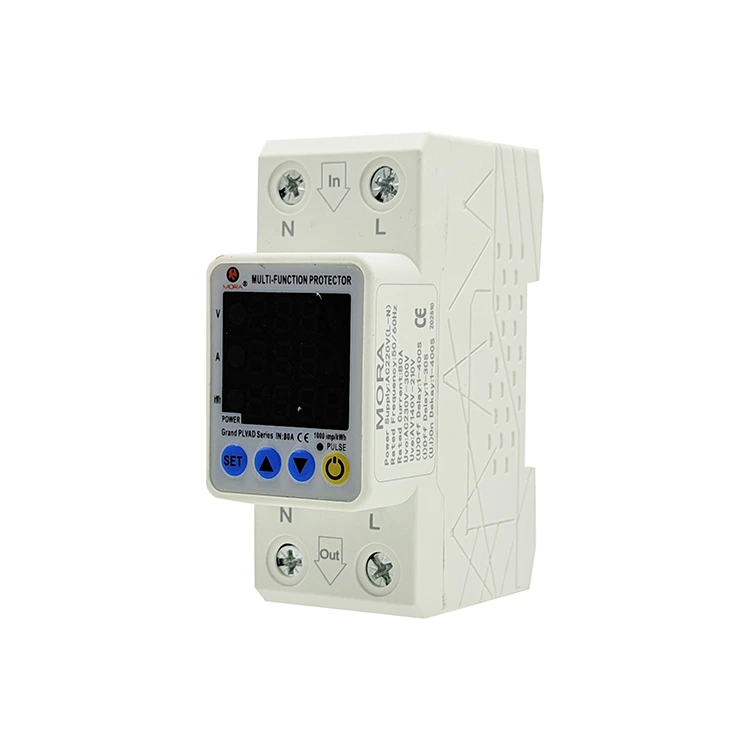

Синхронне відображення багатовимірних даних: потрійний дисплей 2P Auto Reconnect Voltage Protector Type M відображає напругу в реальному часі, струм у реальному часі та загальний час несправності відповідно, з чіткою класифікацією даних і повним розумінням робочого стану схеми на одному екрані.

Завчасне попередження про несправності, що піддається кількісній оцінці: вбудований лічильник несправностей може реєструвати кількість відключень від перенапруги та перевантаження по струму в робочому циклі. Обслуговуючий персонал може судити про стабільність локальної мережі та стан старіння наступного обладнання за допомогою даних про несправності, реалізуючи прогнозне обслуговування.

Основні переваги продукту

Усуньте дистанційну експлуатацію та технічне обслуговування

• Усунення проблем, пов’язаних із дистанційним обслуговуванням: для базових станцій стільникового зв’язку, гірських метеорологічних станцій і насосних станцій, що не обслуговуються, перехідні коливання мережі призведуть до спрацьовування та відключення традиційних захисних реле, що вимагає ручного скидання на місці з великими витратами часу та праці.

• Максимальне збільшення часу безперебійної роботи системи: реалізує повний автоматичний моніторинг несправностей, оцінку стабільності та механічне відновлення після повторного вмикання. Для тимчасових аномалій мережі 2P Auto Reconnect Voltage Protector Type M Triple Display самостійно завершує відновлення живлення без втручання людини, значно знижуючи витрати на експлуатацію та технічне обслуговування та покращуючи швидкість безперервної роботи обладнання.

Регульований цикл повторного вмикання та інтелектуальне захисне блокування

• Запобігайте вторинному пошкодженню через несправність: для постійних несправностей короткого замикання повторне вмикання призведе до термічного пошкодження ліній та обладнання. 2P Auto Reconnect Voltage Protector Type M Triple Display підтримує користувальницьке налаштування максимальних спроб повторного вмикання.

• Автоматичне захисне блокування: коли попередньо встановлений час повторного вмикання вичерпано, а несправність все ще існує, система заблокує механізм приводу двигуна, запустить сигнал тривоги про несправність і збереже ланцюг ізольованим, щоб уникнути небезпечних циклічних перемикань.

Технічні характеристики

• Параметри номінального робочого струму: 40A / 63A Номінальне постійне навантаження

• Регулювання часу автоматичного повторного вмикання: максимальний діапазон від 1 секунди до 900 секунд

• Максимальна кількість безперервних циклів повторного вмикання: від 1 до 30 настроюваних спроб перед блокуванням

• Точність відстеження напруги / Діапазон струму: ±1% відхилення / 0,5 A до 63 A Динамічне зчитування

• Ємність поперечного перерізу клеми: до 25 мм² одножильний / 16 мм² багатожильний з наконечником (затискач M5)

• Діелектрична міцність шасі: перевірений ізоляційний бар’єр 2,5 кВ

• Відповідність і сертифікати: Сертифікат CE, RoHS, відповідає структурним стандартам EN 60947-1

FAQ

З: Якщо мережа повністю падає до 0 В, чи має двигун достатньо залишкової потужності, щоб захистити передачу нижче за потоком?

A: Так. У разі раптового повного знеструмлення мережі накопичена електрична енергія, оснащена промисловим накопичувачем конденсаторів великої ємності, може призвести до миттєвого відключення механізму мотор-редуктора, змушуючи контакти безпечно розмикатися та блокуватися, забезпечуючи відсутність витоку живлення з боку навантаження до того, як керуюча потужність повністю вичерпається.

З: Що відбувається при досягненні максимальної межі повторного вмикання за постійних несправностей мережі?

A: У разі виникнення постійних несправностей ланцюга, після завершення попередньо встановлених спроб повторного вмикання без відновлення мережі, потрійний дисплей 2P Auto Reconnect Voltage Protector Type M автоматично заблокує функцію керування двигуном, вимкне всі дії автоматичного повторного вмикання та залишить ланцюг розімкнутим. Це дозволяє уникнути нескінченних циклічних перемикань у несправних ланцюгах, захищає внутрішні механічні структури та вихідні лінії від термічного пошкодження та вимагає ручного усунення несправностей та скидання для відновлення.

З: Як контролер відрізняє перехідні перенапруги від постійних коротких замикань?

A: Система інтегрує механізм подвійного виявлення вимірювання напруги та вибірки струму. Під час виявлення повторного вмикання, якщо напруга мережі стабільна, але генерується миттєвий великий стрибок струму, MCU негайно розцінить це як постійне коротке замикання, ініціює миттєве відключення без виконання затримки повторного вмикання та захистить внутрішню комутаційну структуру від пошкодження при сильному струмі.
