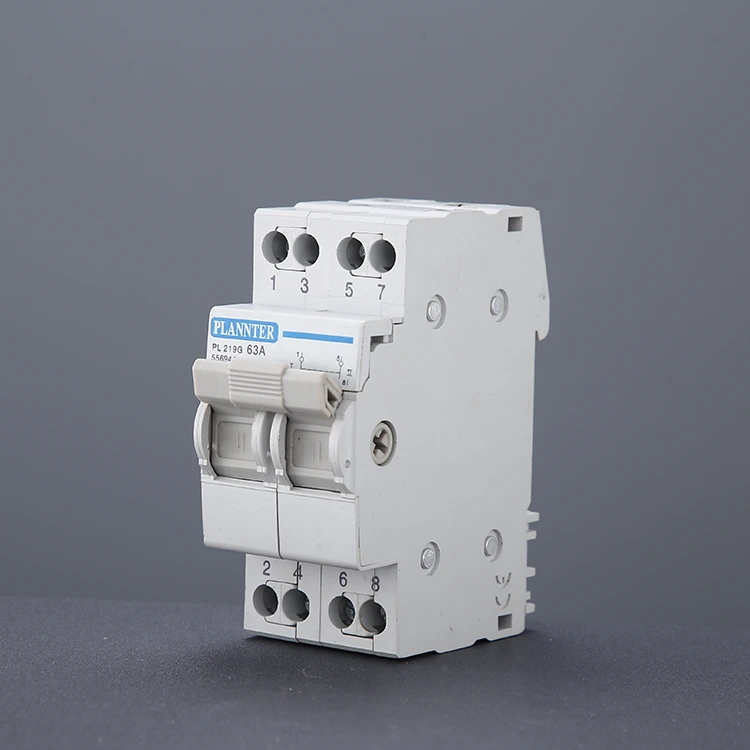

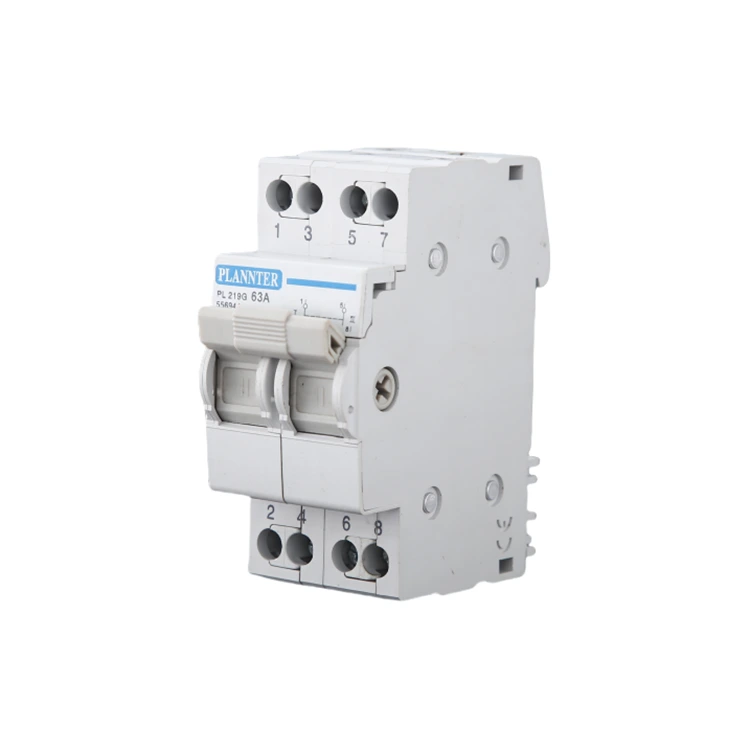

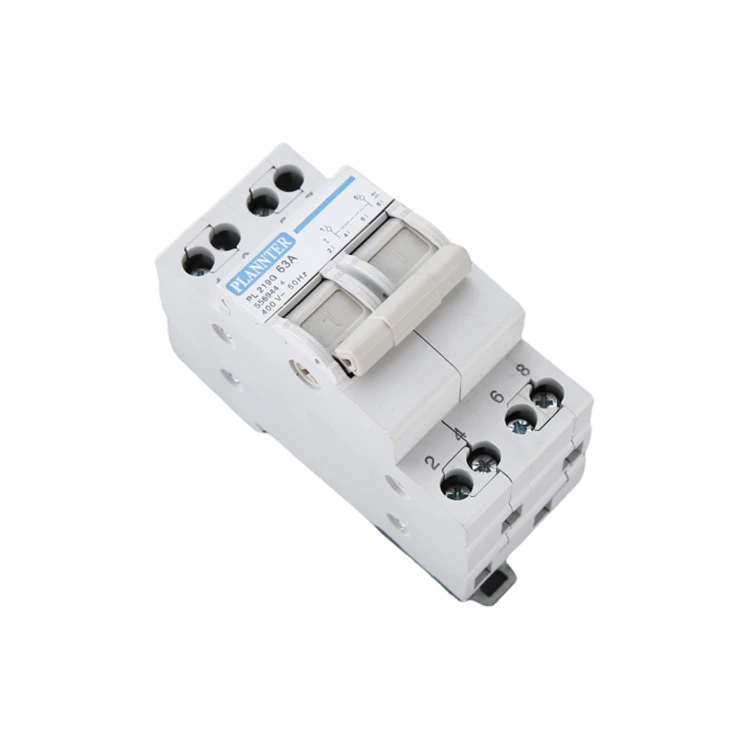

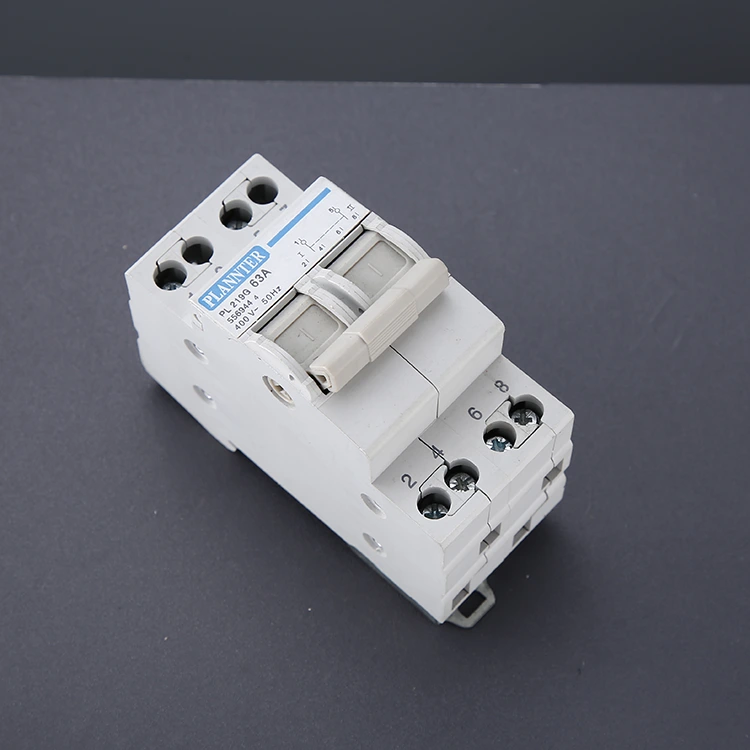

Що таке модульний електричний перемикач?

A Модульний електричний перемикач(часто відомий як ручний перемикач або MTS) — це пристрій безпеки, який використовується для перемикання ланцюга навантаження між двома джерелами живлення. Він виконує чотири ключові функції: підключення, відключення, комутація та ізоляція.

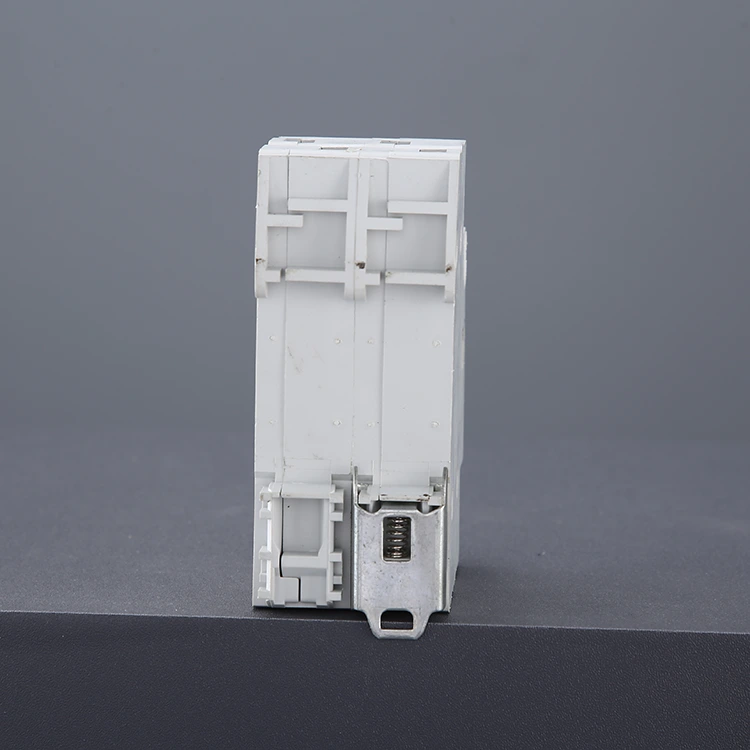

Розроблений для систем змінного струму 50 Гц/60 Гц з номінальною напругою 230 В ~ 400 В, цей перемикач монтується на DIN-рейку для легкої інтеграції в стандартні розподільні коробки. Це гарантує, що в разі виходу з ладу загального джерела живлення систему можна буде вручну переключити на резервний генератор або вторинне джерело живлення, зберігаючи надійність чутливого обладнання.

Модульний електричний перемикач дуже підходить для промислового та житлового використання, застосовний до змінного струму 50 Гц/60 Гц, номінальна робоча напруга 230 В ~ 400 В, номінальний струм 40/63 А двоконтурної системи живлення. У разі виходу з ладу загального джерела живлення джерело живлення можна вручну переключити на резервне джерело живлення або генератор для забезпечення надійності та безпеки електропостачання. Він особливо підходить для місць, де заборонено збій електроенергії, таких як пожежогасіння, лікарні, торгові центри, військові проекти, висотні будинки, банки, телевізійні станції тощо.

Інструкція із застосування

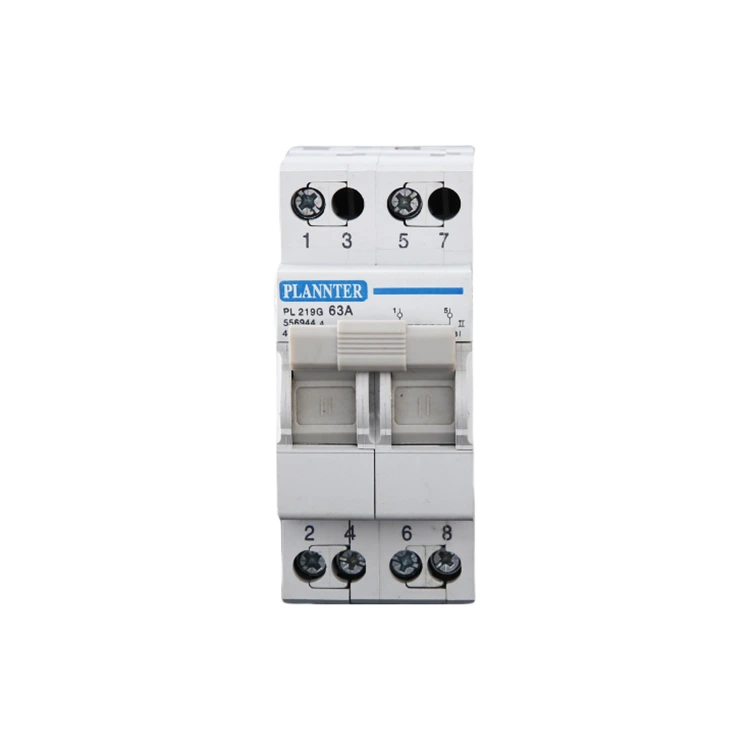

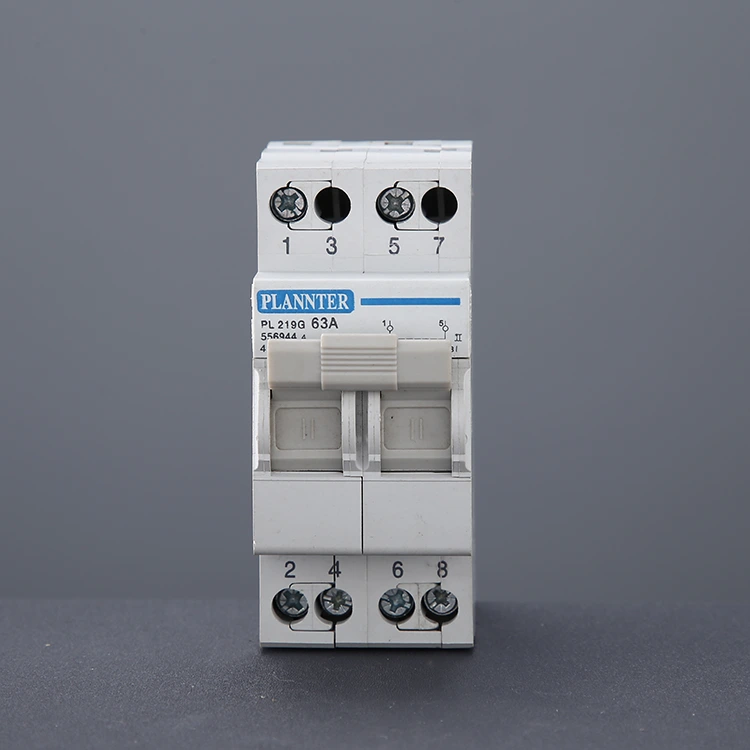

2P MTS: 1. Коли рукоятка модульного електричного перемикача перемикається в положення I: 1 і 2 підключено, 5 і 6 підключено. 2. При ударі ручки в II положення: 1 і 4 з'єднані, 5 і 8 з'єднані. 3. При ударі ручки в середнє положення: обидві групи роз'єднані. 4Р МТС: 1.

4P MTS: 1. Коли рукоятка модульного електричного перемикача торкається положення I: 1 і 2 підключено, 5 і 6 підключено, 9 і 10 підключено, 13 і 14 підключено. 2. При попаданні ручки в II положення: 1 і 4 з’єднані, 5 і 8 з’єднані, 9 і 12 з’єднані, 13 і 16 з’єднані. 3. Коли ручка потрапляє в проміжне положення: два набори від’єднань.

Положення вхідних і вихідних ліній можна регулювати відповідно до реальних потреб. Примітка. Верхній вхідний і нижній вихідний отвір можна не налаштовувати, а нижній вхідний і верхній вихідний отвір необхідно використовувати для подвійного перемикання потужності.

Як купити модульний електричний перемикач Pugao (Plannter Electric)?

Незалежно від того, чи є ви електричним заводом, підрядником, системним інтегратором або дистриб’ютором за кордоном, ви можете співпрацювати з нами такими способами:

Надіслати запит: надайте необхідну модель (наприклад, PL 219G), кількість і спеціальні вимоги.

Отримання цінової пропозиції: наша команда продажів надасть детальну пропозицію, посібники з продукту та сертифікаційні документи протягом 4 годин.

Підтвердьте замовлення: підпишіть договір і сплатіть 30% передоплати (підтримка T/T, L/C, Western Union).

Організація виробництва: 10~15 робочих днів для регулярних замовлень.

Перевірка якості та відвантаження: 100% повна перевірка, надання звіту про випробування, організація морського або повітряного транспортування.

Післяпродажна підтримка: надайте інструкції з монтажу, технічне навчання та довгострокове обслуговування.
